Français SG6 CAN Bus Interface
16
D01596-03

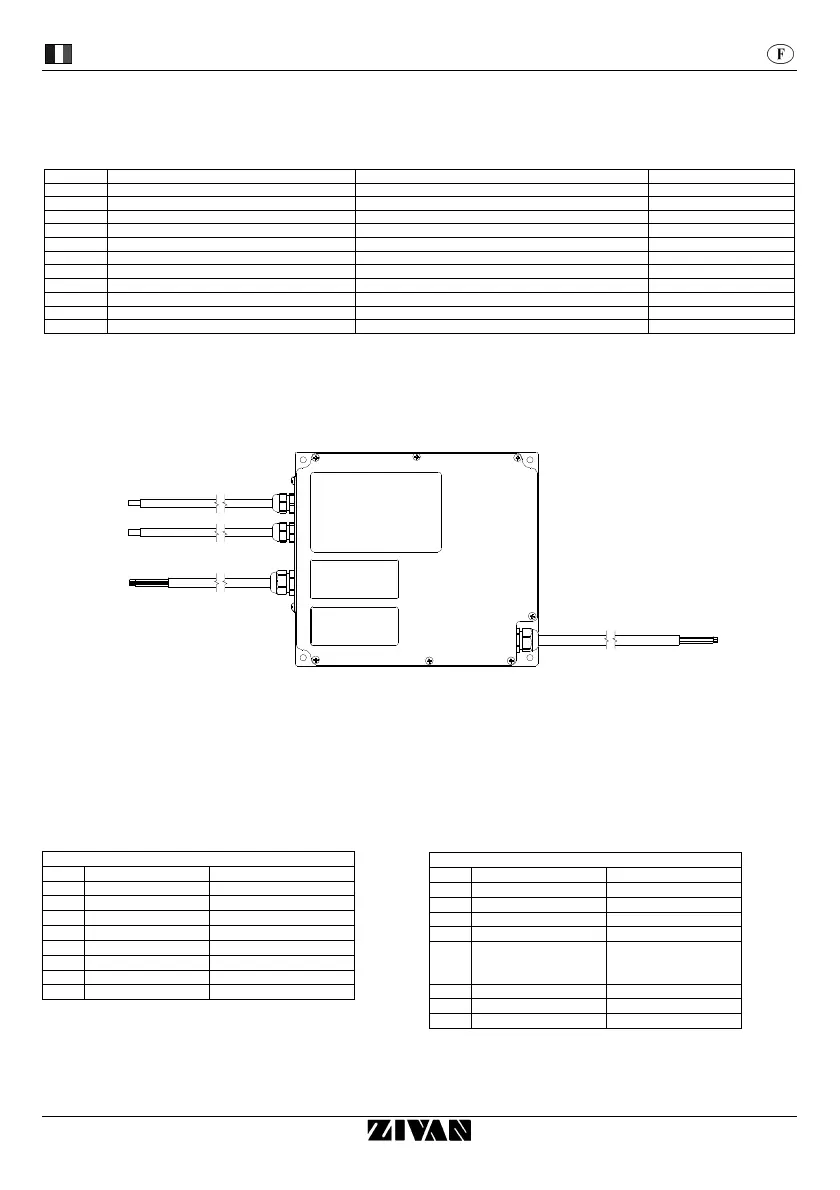

Alarmes
(version d’afficher)
Quand on présente une situation d’alarme qui bloque la charge, sur l’afficheur il est possible de lire la donnée selon la liste suivante :
<A> <le code d’alarme s’exprime par deux chiffres>
La liste des alarmes complète de codes correspondants ci dessous:
CODE TYPE D’ ALARME DESCRIPTION BLOQUE CHARGEUR
A01 LOGIC FAILURE #1 Problème de lecture du courant Oui
A02 CAN BUS KO Problème de communication CAN Non
A03 WATCHDOG Mauvais fonctionnement loqique Oui
A05 HIGH TEMPERATURE BATTERY Température batterie > aux 55°C Temporaire
A07 OVERCURRENT Surcourant Temporaire
A08 HIGH TEMPERATURE Haute température dans le chargeur Oui
A11 TIMEOUT Phase 1 terminée pour timeout Oui
A14 SHORT OUTPUT Court circuit sur la sortie Oui
A16 LOGIC FAILURE #2 Trou du secteur Temporaire
A20 EEPROM KO Problème de communication avec l’EEPROM Oui
A11 FLASH CHECKSUM Flash du micro-procésseur hors service Oui
Annotations:
A05: la charge commence à nouveau quand la température batterie baisse sous les 45°C.
Connexions
OUT
AUX
IN
Câbles d’entrée et sortie
Entrée: câble multiple 3x2.5mm².
Sortie: (courant jusqu’aux 25A): câble souple 6mm² (fil rouge pour le pôle positif, le fil noir pour le négatif).
Sortie: (courant jusqu’aux 50A): câble souple 10mm² (red rouge pour le pôle positif, le fil noir pour le négatif).
Câbles auxiliaires
Connecteur MICRO-FIT 8 outs MA
PIN Couleur du câble Description
1 Noir AUX NC
2 Blanc / Jaune AUX COM
3 Rose GND
4 Gris / Rose NPT100
5 Violet AUX NO
6 - N.C.
7 Gris Input digital
8 Bleu / Rouge PPT100
Connecteur MICRO-FIT 8 outs FE
PIN Couleur du câble Description
1 Rouge CAN POS
2 Bleu CAN NEG
3 Jaune CAN H
4 Vert CAN L
5 Blanc / Vert
CAN HT (120Ω
connecté déjà au
CAN H)
6 Marron / Vert CAN L
7 Blanc GND
8 Marron +12V
