SG6 CAN Bus Interface Deutsch
D01596-03 19
Achtung
• Diese Handbuch ist ein Teil des Produkts.
• Führen Sie keine Modifikationen am Ladegerät durch.
• Verwenden Sie das Ladegerät nur bestimmungsgemäß.
• Um einen einen ausreichenden Berührungsschutz zu gewährleisten muss an den Ausgangskabeln ein geeigneter Stecker montiert
werden.
• Der Ausgang muss mit einer geeigneten Überstromeinrichtung (Sicherung) abgesichet werden, siehe technische Daten.
Anzeige

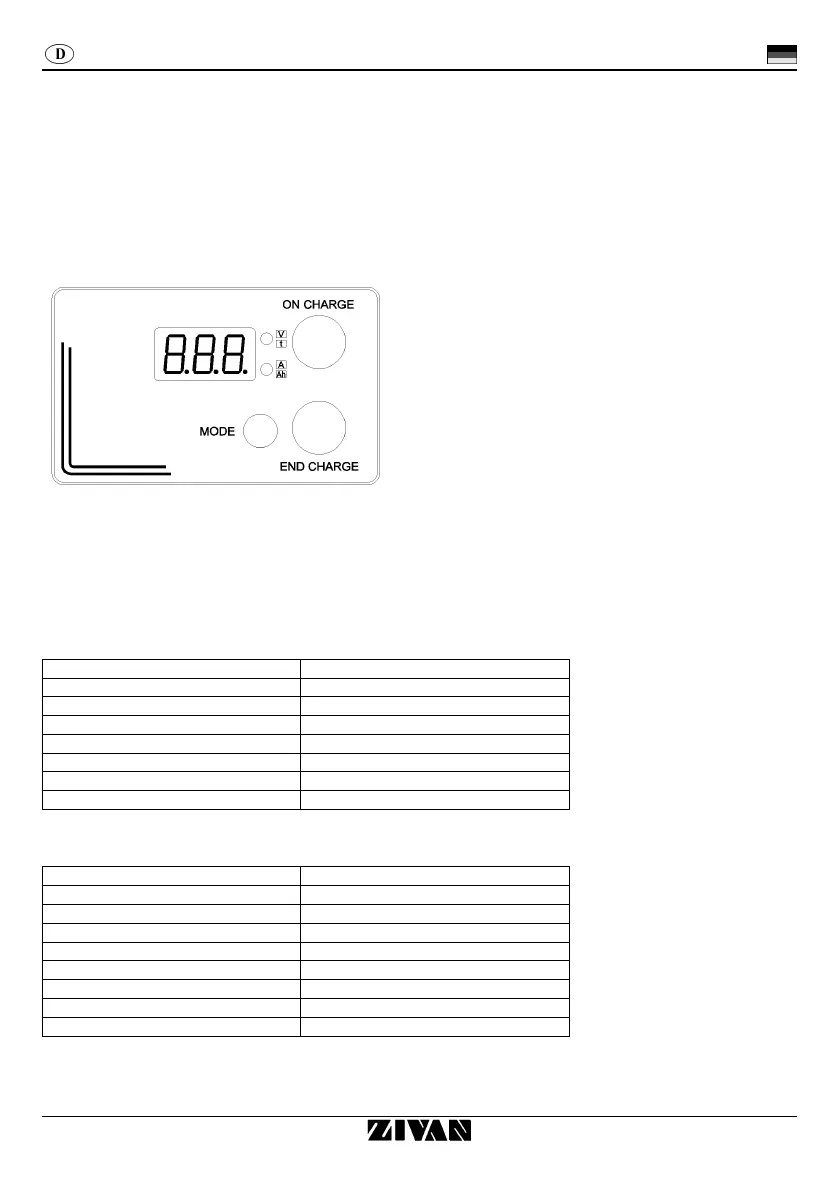

Digitale Anzeige (Display Version)
Folgende Werte werden von der digitalen Anzeige angezeigt
• BATTERIE SPANNUNG (wenn die obere zweifarbige LED rot ist).
• LADESTROM (wenn die unter zweifarbige LED rot ist).
• ZEIT in Stunden bis Ladungsende(wenn die obere zweifarbige LED grün ist).
• Ah geladen (wenn die unter zweifarbige LED grün ist).
Durch einmaliges drücken der MODE Taste wird die abwechselnde Anzeige gestoppt, es wird der letzte Wert angezeigt. Durch abermaliges
drücken wird die abwechselnde Anzeige wieder fortgesetzt.
Anzeige der beiden großen LED‘s (Display Version)
Farbe Beschreibung
Rot Konstant- oder Maximalstromphase (IUIa).
Rot blinkend (4s AN – 1s AUS) Konstantspannungsphase (IUIa).
Rot und Grün blinkend (4s AN – 1s OFF) Überladephase (IUIa).
Abwechseld Rot und Grün Wartephase (bis zur Ausgleichsladung) (IUIa).
Grün Ladungsende
Grün blinkend (4s ON – 1s OFF) Ausgleichsladung und Erhaltungsladung
Gleichzeitig Rot und Grün blinkend Mit CAN-Konsolle verbunden oder S/S HW-SW.
Anzeige der beiden dreifarbigen LED‘s (Version ohne Display)
Farbe Beschreibung
Rot Konstant- oder Maximalstromphase (IUIa).
Rot blinkend (4s ON – 1s OFF) Konstantspannungsphase (IUIa).
Orange Überladephase (IUIa).
Orange blinkend (4s ON – 1s OFF) Wartephase (bis zur Ausgleichsladung) (IUIa).
Orange blinkend (1s ON – 1s OFF) Ladungsende
Grün Ausgleichsladung und Erhaltungsladung
Grün blinkend (4s ON – 1s OFF) Mit CAN-Konsolle verbunden oder S/S HW-SW.
Abwechseld Rot Grün blinkend Konstant- oder Maximalstromphase (IUIa).
