SG6 CAN Bus Interface Deutsch
D01596-03 21
Alarme
(Display version)
Wenn ein Fehler auftritt, wird dieser im Display wie folgt angezeigt:
<A> <Alarmcode mit 2 Kennziffern>
Alarmlist:
CODE ALARM TYPE DESCRIPTION STOPP
A01 LOGIC FAILURE #1 Fehler in der Strommessung Ja
A02 CAN BUS KO Fehler in der CAN Kommunikation Nein
A03 WATCHDOG Fehlfunktion der Logik Aa
A05 HIGH TEMPERATURE BATTERY Übertemperatur Batterie (>55°C) Temporär
A07 OVERCURRENT Zu hoher Strom (Überlast) Temporär
A08 HIGH TEMPERATURE Übertemperatur Ladegerät Ja
A11 TIME OUT Zeitüberschreitung Phase 1 Ja
A14 SHORT OUPUT Kurzschluss am Ausgang Ja
A16 LOGIC FAILURE #2 Spannungseinbruch Temporär
A20 EEPROM KO Problem in der EEPROM Kommunikation Ja
A21 FLASH CHECKSUM Fehler im Flash-Speicher Ja
Hinweis:
A05: Das Ladegerät startet wieder wenn die Temperatur unter 50°C fällt..

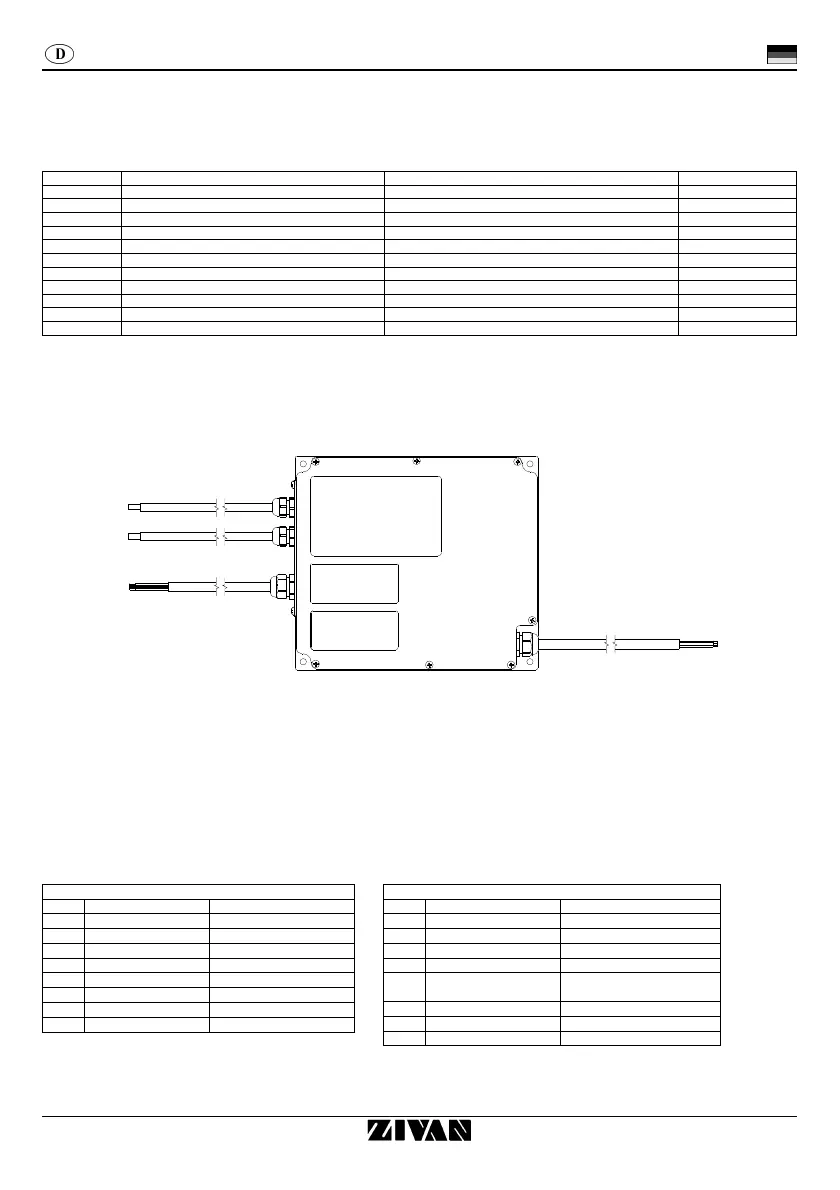

Anschluss
OUT
AUX
IN
Ein- und Ausgangskabel
Eingang: Kabel 3x2.5mm².
Ausgang (Ströme bis 25A): Flexible Adern 6mm² (Rote Ader für Plus und schwarze Ader für Minus).
Ausgang (Ströme bis 50A): Flexible Adern 6mm² (Rote Ader für Plus und schwarze Ader für Minus).
Signale Ein- und Ausgangskabel
Stecker MICRO-FIT 8 polig Stift
PIN Ader Farbe Beschreibung
1 Schwarz AUX NC
2 Weiß / Gelb AUX COM
3 Rosa GND
4 Grau / Rosa NPT100
5 Violett AUX NO
6 - N.C.
7 Grau Digitaler Eingang
8 Blau / Rot PPT100
Stecker MICRO-FIT 8 polig Buchse
PIN Ader Farbe Beschreibung
1 Rot CAN POS
2 Blau CAN NEG
3 Gelb CAN H
4 Grün CAN L
5 Weiß / Grün
CAN HT (mit 120Ω
verbunden mit CANH)
6 Brau / Grün CAN L
7 Weiß GND
8 Braun +12V
