Español SG6 CAN Bus Interface
24 D01596-03
Atención
• Este manual forma parte integrante del producto
• No efectuar alguna modificación al producto
• No utilisar para finalidades diferentes de las indicadas
• Al fin evitar contactos accidentales con los cables en tensión, instalar un conector adecuado en los cables de sortida
• Instalar un dispositivo de protección contra la sobrecorriente en sortida del equipo; para las dimensiones correctas hacer referencia al
párrafo características eléctricas

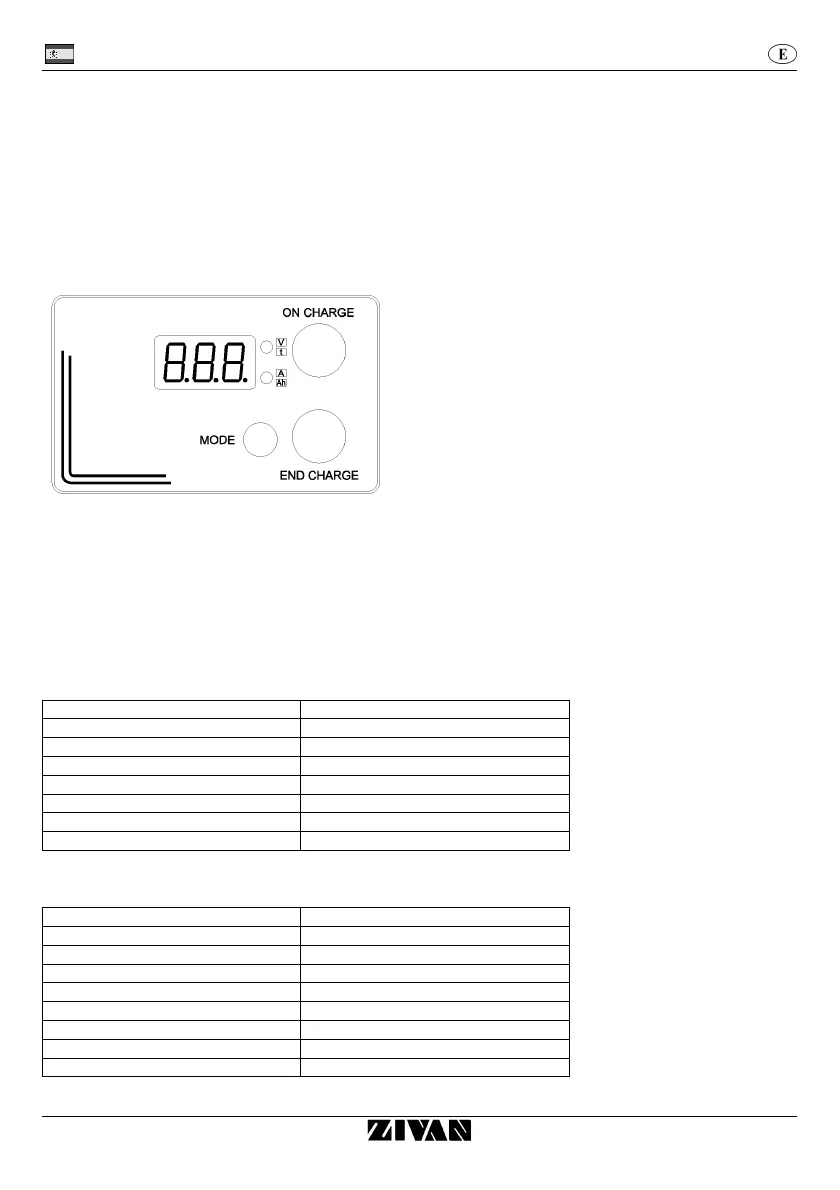

Visualizaciones (versión con display)
Instrumento Digital
En el instrumento digital se visualizan, en secuencia, los parámetros:
• TENSION en la batería (led bicolor superior en rojo).
• CORRIENTE entregada por el CB (led bicolor inferior en rojo).
• TIEMPO en horas restantes hasta el fin de la carga (led bicolor superior en verde).
• Ah entregados (led bicolor inferior en verde).
Apretando una vez el pulsador MODE, la secuencia de parámetros si detiene: el display mantiene la última visualización. Apretando otra vez
el pulsador MODE, continúa la secuencia de parámetros.
BIG LED indicators (versión con display)
Colour Description
Red Constant or Max current phase (IUIa).
Blinking red (4s ON – 1s OFF) Voltage control phase (IUIa).
Red and blinking green (4s ON – 1s OFF) Overcharging phase (IUIa).
Red and green alternated Wait phase (for equalization) (IUIa).
Green End charge
Blinking green (4s ON – 1s OFF) Equalization pulse and floating
Green and red blinking together Connection with CanConsolle or S/S HW-SW.
BI-COLOR LED indicator (versión sin display)
Colour Description
Red Constant or Max current phase (IUIa).
Blinking red (4s ON – 1s OFF) Voltage control phase (IUIa).
Orange Overcharging phase (IUIa).
Blinking Orange (4s ON – 1s OFF) Wait phase (for equalization) (IUIa).
Blinking Orange (1s ON – 1s OFF) Allarm.
Green End charge
Blinking green (4s ON – 1s OFF) Equalization pulse and floating
Green red alternated Conection with CanConsolle or S/S HW-SW.
