Alarmas
(versión con display)
Cuando se verifica una situación de alarma que produce el bloqueo de la carga, en el instrumento digital se visualiza la información
correspondiente según la siguiente codificación:
<A> <codigo de alarma expresado con 2 cifras>
La codificación de las alarmas se indican en la tabla siguiente:
CODIGO TIPO DE ALARMA DESCRIPCIÓN BLOQUEO CB
A01 ERROR #1 en Lógica Problema en la lectura de la corriente Si
A02 CAN BUS MAL Problema de comunicación CAN No
A03 SEGURIDAD Mal funcionamento en la logica Si
A05 ALTA TEMPERATURA BATERIA Temperatura en bateria mayor de 55°C Temporales
A07 SOBRECORRIENTE Exceso de intensidad Temporales
A08 ALTA TEMPERATURA Temperatura alta del cargador (CB) Si
A11 TIEMPO SOBREPASADO Fin de Fase 1 por exceso de tiempo Si
A14
SHORT OUTPUT
Cortocircuito en salida
SI
A16 LOGIC FAILURE #2 agujero de la red Temporales
A20 EEPROM KO Problema de comunicación con la EEPROM SI
A21 FLASH CHECKSUM Corruptos microcontrolador flash SI
Note:
A05: la carga sigue cuando la temperatura de la batería llega a un valor inferior a los 45°C.

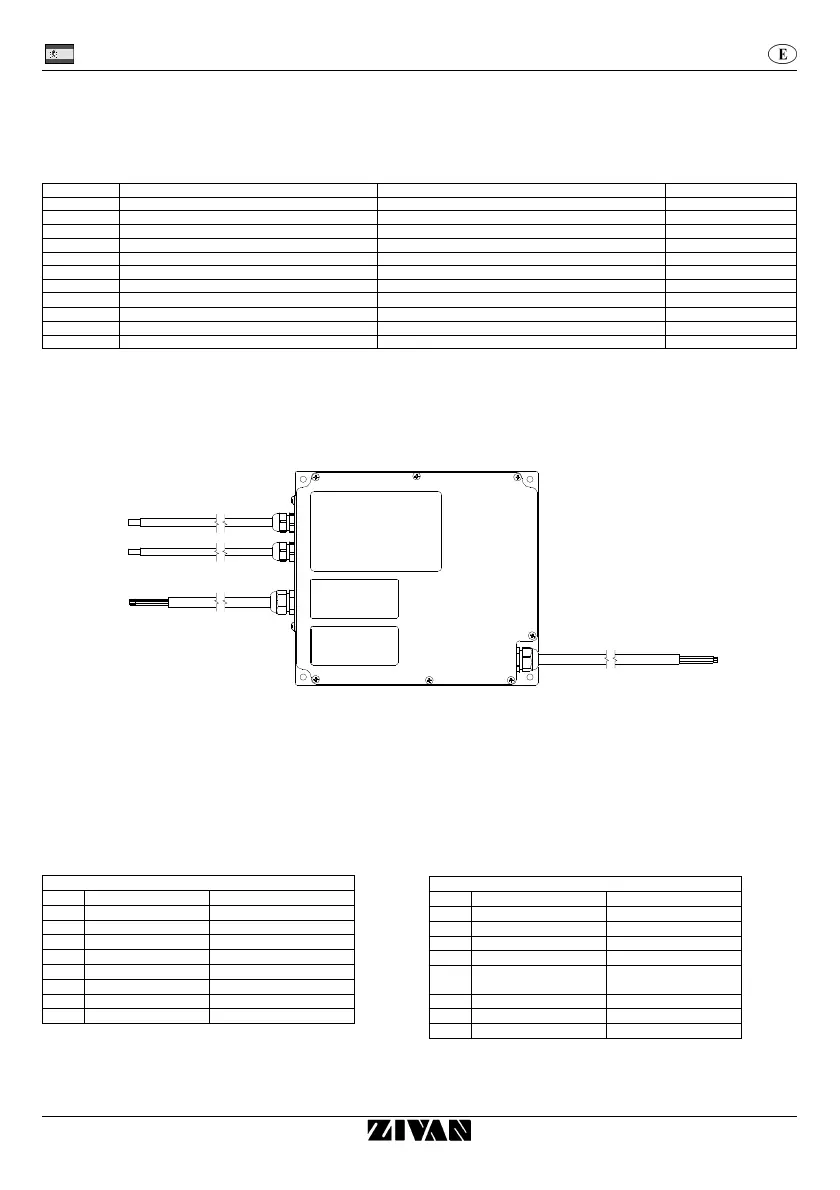

Connections
OUT
AUX
IN
Cables Entrada y sortida
ENTRADA : multiwires cable 3x2.5mm².
SALIDA (correinte a 25A): Flex cable 6mm². (cable rojo para el polo positivo, el cable negro para el negativo)
SALIDA (corriente a 50A): Flex cable 10mm². (cable rojo para el polo positivo, el cable negro para el negativo)
Cable Auxiliarie
Connector MICRO-FIT 8 outs MA
PIN Alambre color Descriction
1 negro AUX NC
2 blanco / amarillo AUX COM
3 Rosa GND
4 gris / rosa NPT100
5 Violeta AUX NO
6 - N.C.
7 Gris Digital Input
8 azul/ rojo PPT100
Connector MICRO-FIT 8 outs FE
PIN Wire colour Description
1 Rojo CAN POS
2 Azur CAN NEG
3 Amarillo CAN H
4 Verde CAN L
5 Blanco / verde
CAN HT (120Ω già
connesso al CAN H)
6 marron /verde CAN L
7 blanco GND
8 marron +12V
