Italiano SG6 CAN Bus Interface
4
D01596-03
Attenzione
• Il presente manuale è parte integrante del prodotto.
• È vietato modificare o manomettere il prodotto.
• Non usare per scopi diversi da quelli previsti.
• I cavi di uscita devono terminare in un connettore idoneo al collegamento con il carico e protetto in modo da evitare contatti accidentali
con cavi in tensione.
• Un dispositivo di protezione dalle sovracorrenti deve essere installato all’uscita della presente dell’unità; per il suo dimensionamento
fare riferimento al paragrafo caratteristiche elettriche
Visualizzazioni

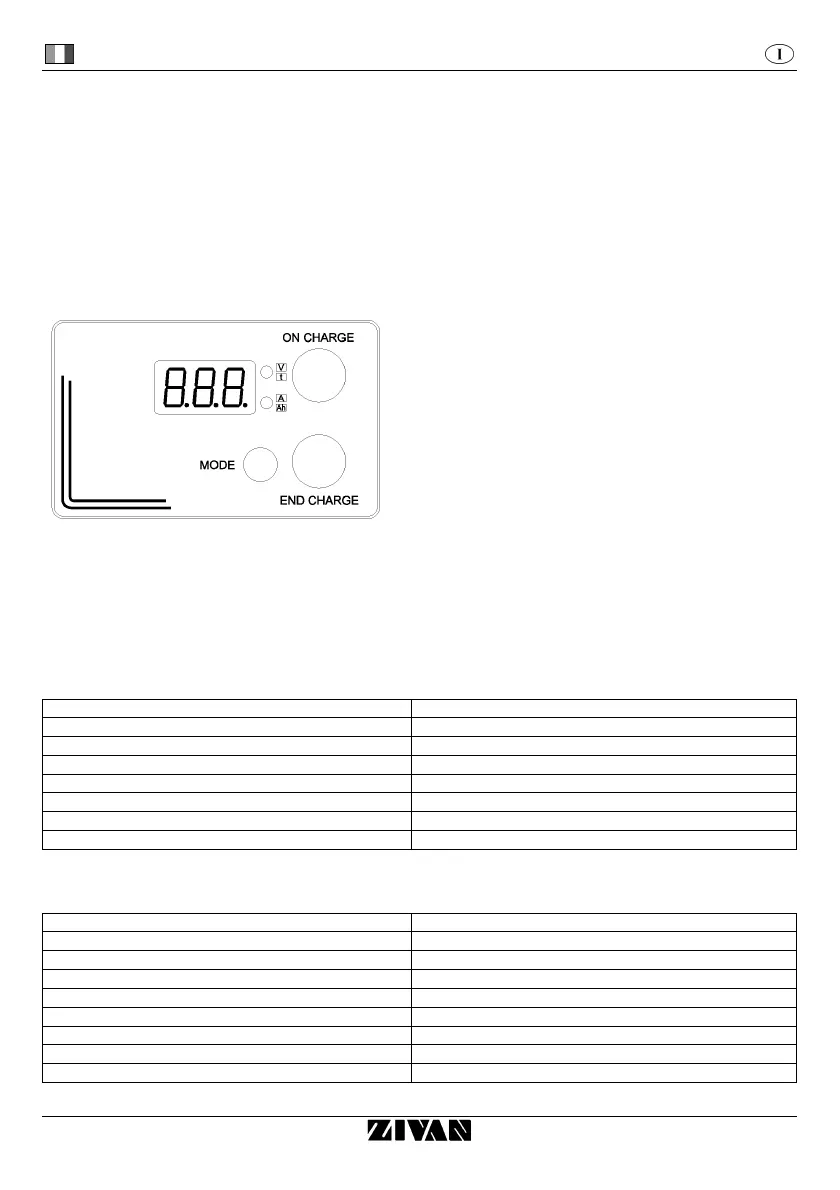

Strumento Digitale (versione con display)
Sullo strumento digitale vengono visualizzati, in sequenza, tali parametri:
• TENSIONE sulla batteria (led bicolore rosso in alto).
• CORRENTE erogata dal CB (led bicolore rosso in basso).
• TEMPO in ore mancante alla fine della carica (led bicolore verde in alto).
• Ah erogati (led bicolore verde in basso).
Premendo una volta il pulsante MODE, la sequenza dei parametri si blocca: il display mantiene l’ultima visualizzazione. Premendo ancora
una volta il pulsante MODE, riprende la sequenza dei parametri.
Indicatori BIG-LED (versione con display)
Colore Descrizione
Rosso fisso Fase a corrente massima (IUIa) o Allarme
Rosso lampeggiante (4s ON – 1s OFF) Fase a controllo di tensione (IUIa).
Rosso fisso e Verde lampeggiante (4s ON – 1s OFF) Fase finale di sovraccarica (IUIa).
Rosso e verde lampeggiante alternativamente Fase attesa equalizzazione (IUIa).
Verde fisso Carica terminata.
Verde lampeggiante (4s ON – 1s OFF) Impulso di equalizzazione e mantenimento.
Verde-Rosso lampeggianti Collegamento con CanConsolle e S/S HW-SW.
Indicatore LED BICOLORE (versione senza display)
Colore Descrizione
Rosso Fase a corrente massima (IUIa).
Rosso lampeggiante (4s ON – 1s OFF) Fase a controllo di tensione (IUIa).
Arancione Fase finale di sovraccarica (IUIa).
Arancione lampeggiante (4s ON – 1s OFF) Fase attesa equalizzazione (IUIa).
Arancione lampeggiante (1s ON – 1s OFF) Allarme.
Verde Carica terminata.
Verde lampeggiante (4s ON – 1s OFF) Impulso di equalizzazione e mantenimento.
Verde-Rosso alternati Collegamento con CanConsolle e S/S HW-SW.
