Français Chargeur de batterie UBC
10 D01236-14
Indicateur à LED
La LED ROUGE indique que le chargeur est dans la phase initiale de la charge.
La LED JAUNE indique que la batterie est à 80 % de charge.
La LED VERTE indique que la batterie est à 100 % de charge.
D'autres détails se trouvent dans la description des courbes de charge.
Exemple: La LED rouge allumée avec brèves extinctions signifie phase à tension constante.
Alarmes
La LED clignotante indique une situation d'Alarme:
VERTE clignotante
Timeout La phase 1 a une durée supérieure au maximum consenti (vérifier la
capacité de la batterie).
ROUGE-JAUNE clignotante Courant batterie Perte de contrôle du courant de sortie (défaut sur la logique de contrôle).
ROUGE-VERTE clignotante
Tension batterie Batterie non conforme (vérifier la tension nominale) ou perte de contrôle
de la tension de sortie (batterie déconnectée ou défaut sur la logique de
contrôle).
ROUGE-JAUNE-VERTE
clignotante
Thermique Suréchauffement des semi-conducteurs (vérifier le fonctionnement du
ventilateur).
JAUNE-VERTE clignotante
Sélection Une configuration pas disponible a été sélectionne (Vérifier la position du
sélecteur.
En présence d'alarme, le chargeur cesse de fournir du courant.

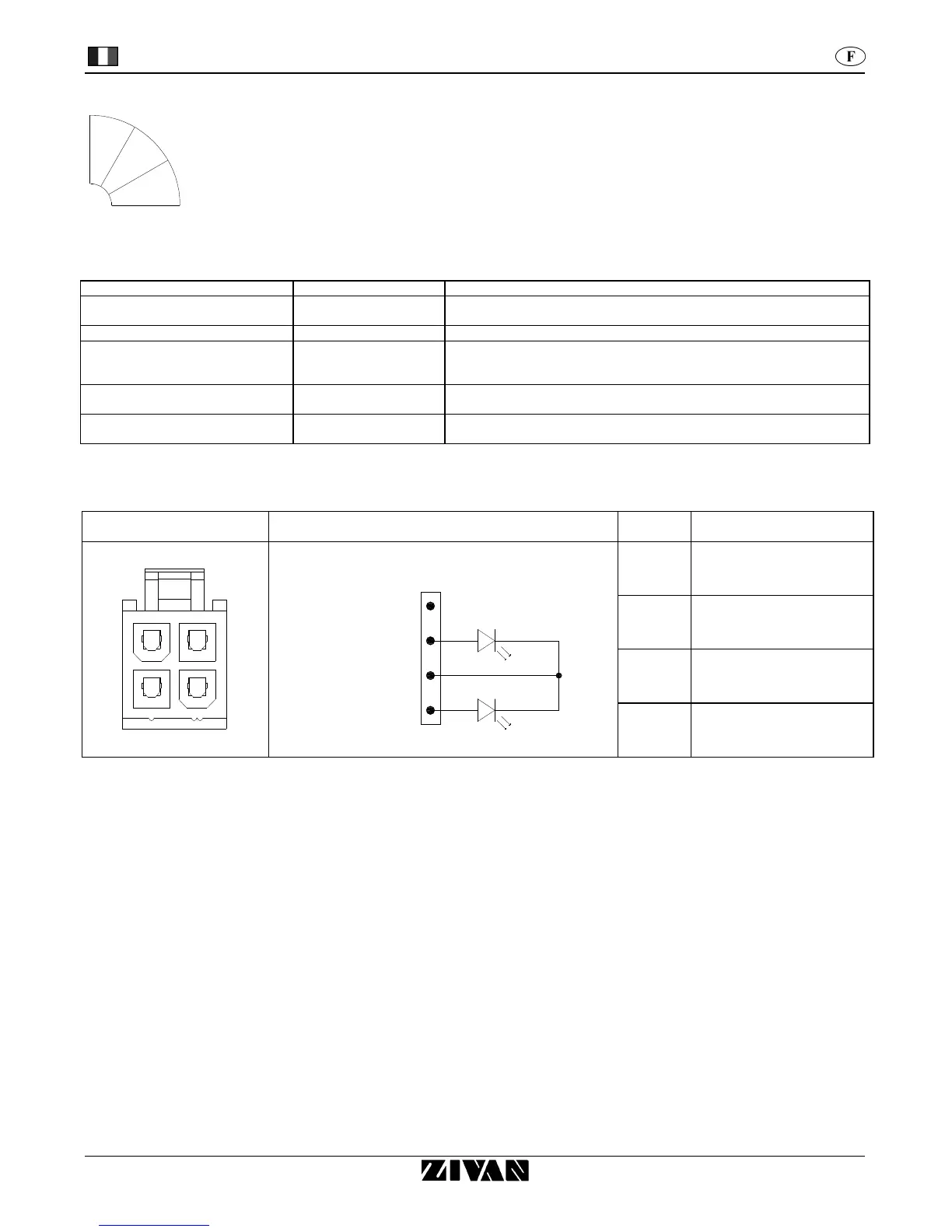

Indicateur LED externe
Connecteur Raccordement d’ensemble PIN Utilisation
34
12
2
1
3
4
INTERIEUR
DEHORS
LR
LV
1 Anode LED rouge
2 Non utilisé
3 Cathode commune LED
4 Anode LED verte
80%
