Batterie Ladegerät UBC Deutsch
D01236-14 13

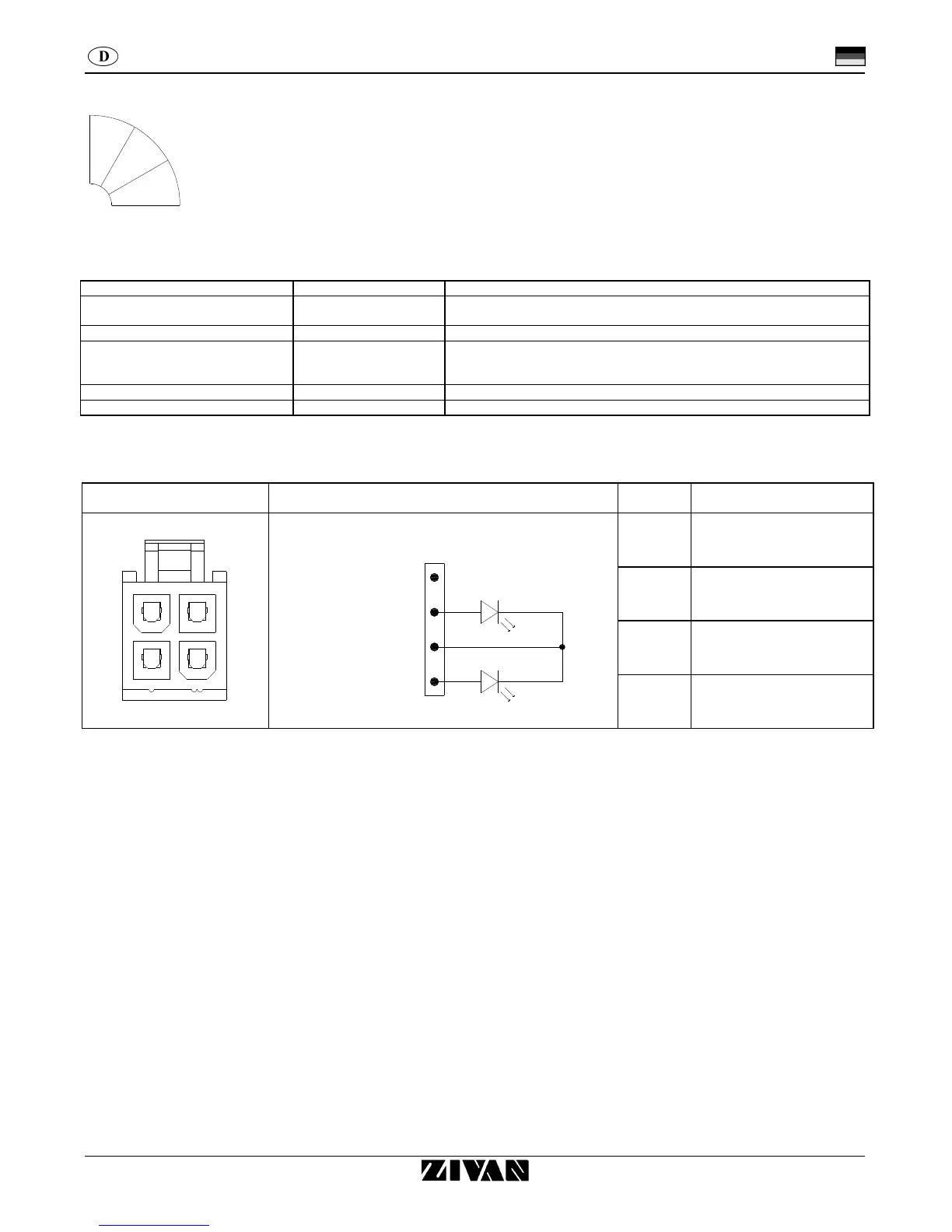

Die Anzeige des Ladezustandes
Das rote Lämpchen zeigt an, dass sich die Batterie im Anfangsstadium der Aufladung befindet.
Das gelbe Lämpchen zeigt an, dass die Batterie zu 80 % aufgeladen ist.
Das grüne Lämpchen zeigt an, dass die Batterie 100 % der Aufladung erreicht hat.
Weitere Einzelheiten sind in der Beschreibung der Ladekurve zu finden.
Zum Beispiel: Blinkend rote LED bei konstante Ladespannung.
Alarme
Die aufblinkenden Lämpchen zeigen an, dass ein Alarmzustand eingetreten ist.
Zustand
Art des Alarms
Beschreibung (Aktion)
GRÜNES Blinken Timeout Phase 1 übersteigen in ihrer Dauer die zugelassenen Höchstwerte
(Kapazität der Batterie prüfen)
ROT-GELBES Blinken Strom der Batterie Kontrollverlust des Ausgangstromes ( Schaden an der Kontrolllogik)
ROT-GRÜNES Blinken Spannung der Batterie Batterie nicht ordnungsgemäß (Nennspannung nachprüfen) oder
Kontrollverlust der Ausgangsspannung (Batterie nicht angeschlossen oder
Schaden an der Kontrolllogik)
ROT-GELB-GRÜNES Blinken Thermisch Überhitzung der Halbleiter (Funktion des Ventilators nachprüfen)
GELBES-GRÜNES Blinken Selektion Wahl einer falschen Selektion. (Kapazitätswahlschalter nicht eingestellt).
Bei Alarmzustand hört das Aufladegerät auf, Strom zu liefern.
Externe LED Anzeige
Stecker Umreißanschluß PIN Gebrauch
34
12
2
1
3
4
NACH INNEN DRAUßEN
LR
LV
1 Rote LED-Anode
2 Nicht verwendet
3 Allgemeine Kathode LED
4 Grüne LED-Anode
80%
1
0
0
%
S
T
A
R
T
