Indicador de LED
LED ROJO muestra que la batería ha iniciado el proceso de carga.
LED AMARILLO muestra que el cargador de batería ha llegado al 80% de carga.
LED VERDE nuestra que la batería está cargada al 100%.
Para más información puede encontrarla en la descripción de las curvas de carga.
Por ejemplo: red rojo intermitente significa que es fase de tensión constante.
Alarmas
El LED parpadeando muestra la situación de alarmas siguientes:
Condición
Tipo de Alarma
Descripción del fallo (Acción)
VERDE intermitente Fuera de tiempo t Fase 1 tiene un exceso de duración del máximo establecido. (Verificar
capacidad de batería).
ROJO-AMARILLO intermitente Corriente de Batería Perdida de la salida de corriente. (Fallo en unidad lógica).
ROJO-VERDE intermitene Voltaje de Batería Batería no conforme. (Verificar la tensión nominal).Perdida de voltaje
en la unidad de control. (Batería desconectada o fallo en la lógica).
ROJO-AMARILLO-VERDE
intermitente
Térmico Sobre calentamiento de los semiconductores. (Verificar el ventilador).
AMARILLO-VERDE intermitente Selección Selección de una configuracion non disponible (Verificar la posicion
del selector).
Cuando ocurre una alarma el cargador para de suministrar corriente.

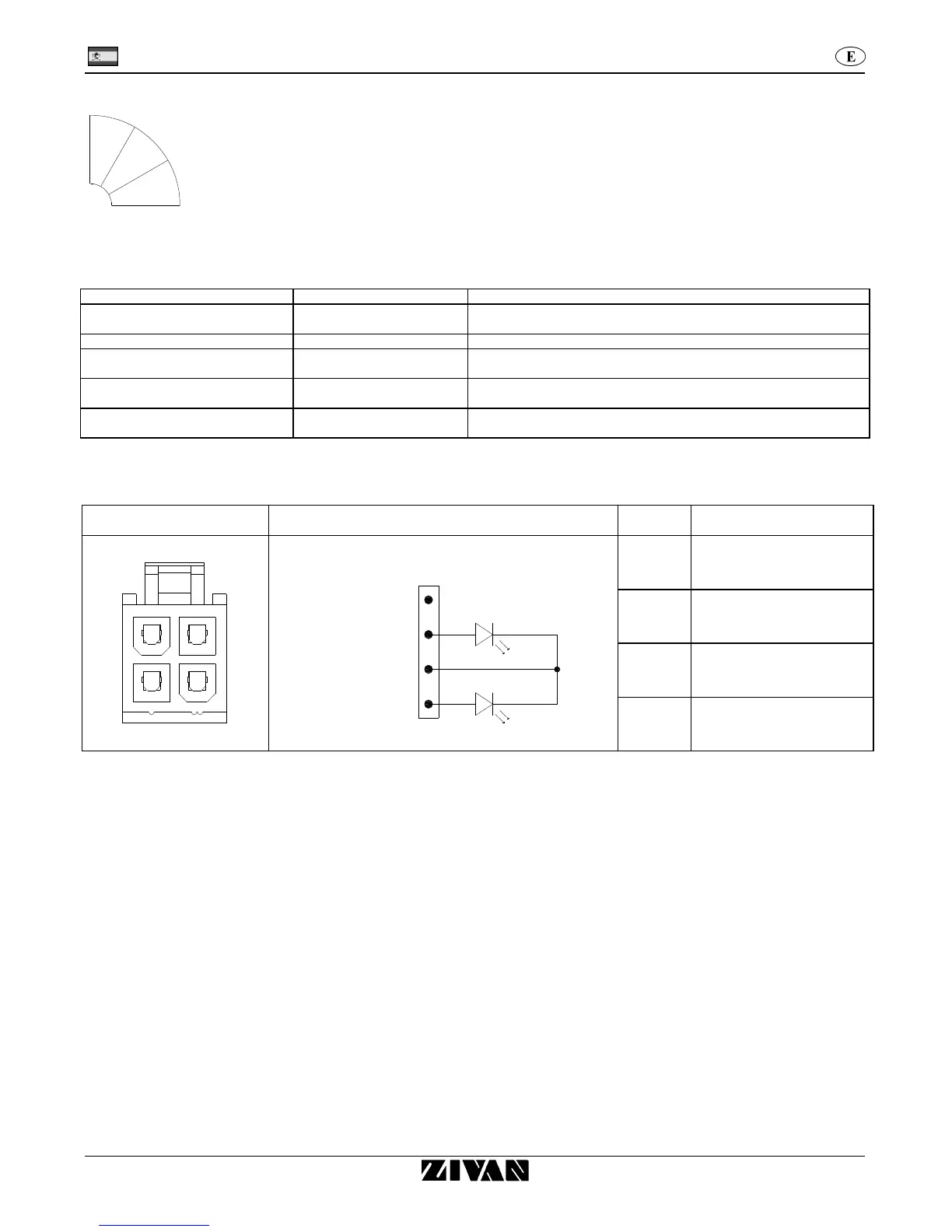

Indicador de LED externo
Conectador Conexión del contorno PIN Uso
34
12
2
1
3
4
ADENTRO
AFUERA
LR
LV
1 Ánodo LED rojo
2 No utilizado
3 Cátodo común LED
4 Ánodo LED verde
