Carregador de Bateria UBC Português
D01236-14 19
Indicador de LED
LED VERMELHO mostra que a bateria iniciou o processo de carga.
LED AMARELO mostra que o carregador de bateria chegou a 80% de carga.
LED VERDE mostra que a bateria está 100% carregada.
Maiores informações encontram-se na descrição das curvas de carga
Por exemplo: LED vermelho intermitente significa que é fase de tensão constante.
Alarmes
LED intermitente mostra a situação de alarmes seguinte:
Condição
Tipo de Alarme
Descrição da falha (Ação)
VERDE intermitente Fora de tempo t Fase 1 tem duração superior à máxima estabelecida. (Verificar
capacidade de bateria).
VERMELHO-AMARELO
intermitente
Corrente de Bateria Perda de controle de Corrente de saída. (Falha em unidade lógica).
VERMELHO-VERDE intermitente Tensão de Bateria Bateria não conforme. (Verificar a tensão nominal).Perda de tensão
na unidade de controle. (Bateria desligada ou falha em unidade
lógica).
VERMELHO-AMARELO-VERDE
intermitente
Térmico Superaquecimento dos semicondutores. (Verificar o ventilador).
AMARELO-VERDE intermitente Seleção Seleção de uma configuração não disponível (Verificar a posição do
seletor).
Quando o alarme é acionado, a corrente do carregador é interrompida.

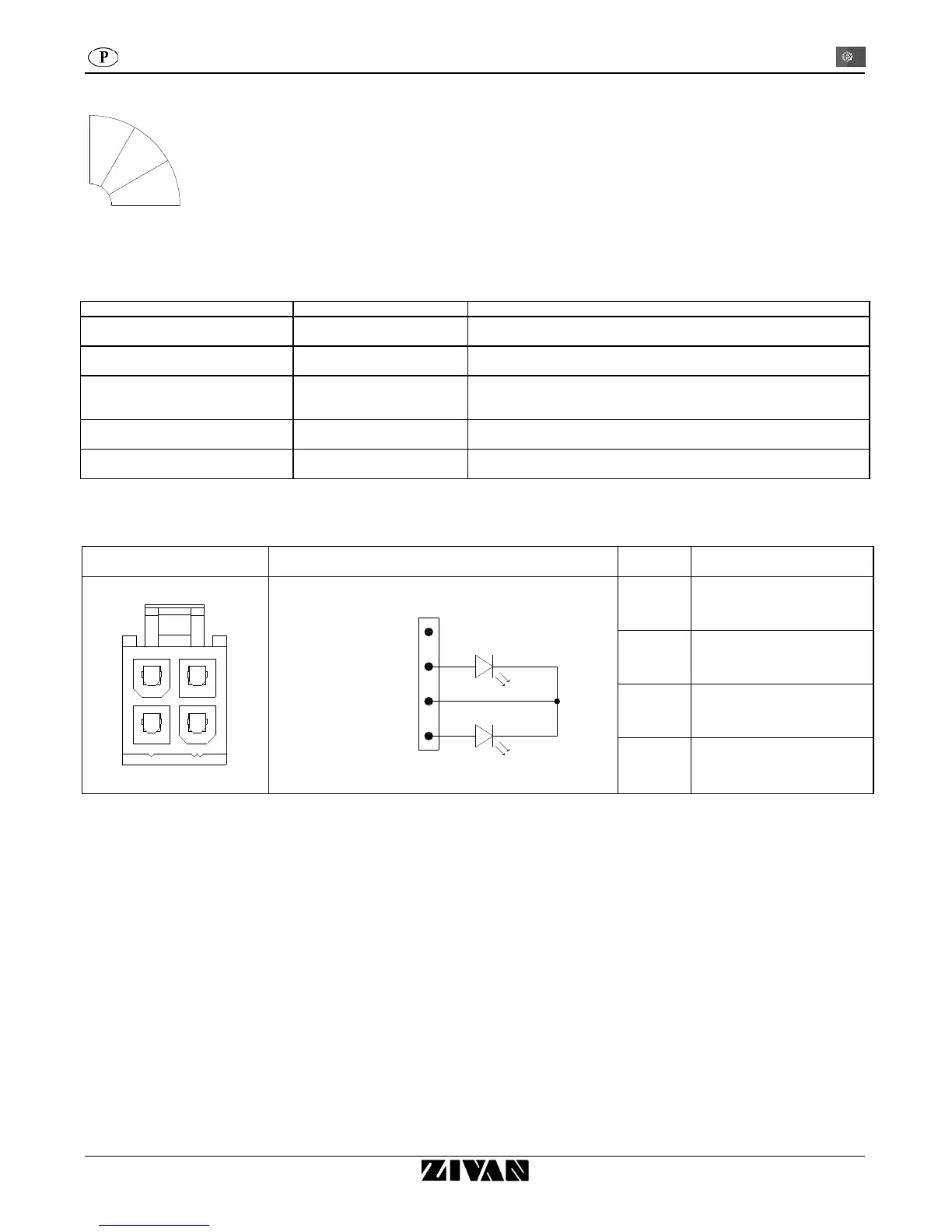

Indicador de LED externo
Conector Conexão externa PIN Uso
34
12
1 Anodo LED VERMELHO
2 Não utilizado
3 Catodo comum LED
4 Anodo LED verde
2
1
3
4
DENTRO
FORA
LR
LV
80%
