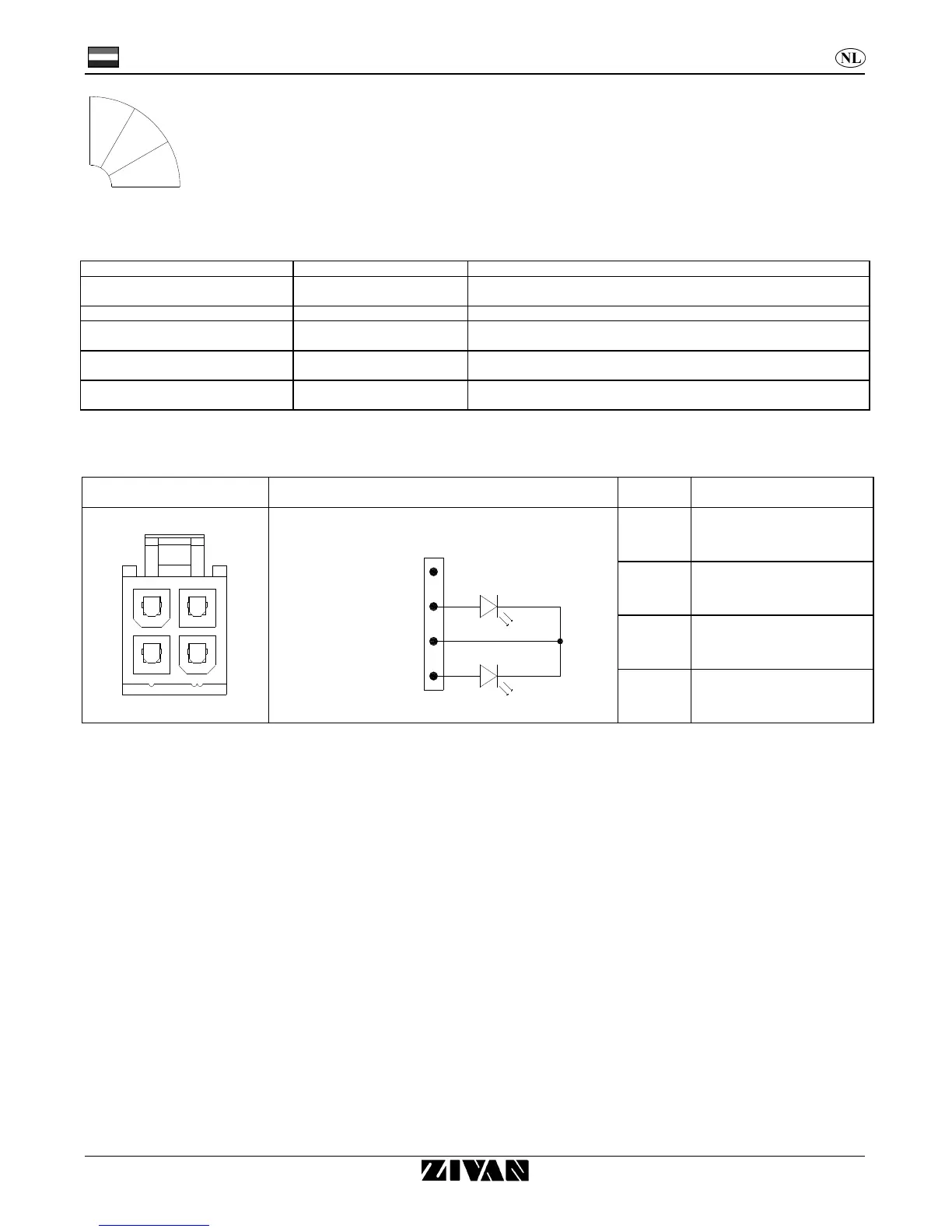

Zivan UBC - Page 22

Nederlands Batterij lader UBC
22 D01236-14
LED Indicator
RODE LED toont aan dat de batterij in de initiële laadfase zit.
GELE LED toont aan dat de batterij voor 80% geladen is.
GROENE LED toont aan dat de batterij voor 100% geladen is.
Verdere informatie kan gevonden worden bij de beschrijving van de laadcurve.
Voorbeeld: de RODE LED die knippert toont een constante spanningsfase aan.
Alarm
De knipperende LED geeft aan dat een alarmsituatie is opgetreden:
Status
Alarmtype
Omschrijving (actie)
GROEN knipperlicht Tijdoverschrijding Fase 1 met een duur die langer is dan de max. toegestane duur.
(Controleer de batterijcapaciteit).
ROOD-GEEL knipperlicht Batterijstroom Verlies van outputstroomcontrole. (Fout van de controlekaart).
ROOD-GROEN knipperlicht Batterijvoltage Batterij is niet conform (controleer het nominale voltage) of verlies van
outputvoltagecontrole. (Fout van de controlekaart).
ROOD-GEEL-GROEN knipperlicht Thermisch Oververhitting van de semiconductoren. (Controleer de werking van
de ventilator).
GEEL-GROEN knipperlicht Selectie Er werd een niet-beschikbare configuratie gekozen (controleer de
positie van de selectieknop)
In een alarmsituatie stopt de batterijlader met de stroomvoorziening.
Externe LED indicator
Connector Verbindingsdiagram PIN Gebruik
34
12
2
1
3
4
BINNENZIJDE BUITENZIJDE
LR
LV
1 Rode LED anode
2 Niet gebruikt
3 Gewone cathode LED
4 Groene LED anode
