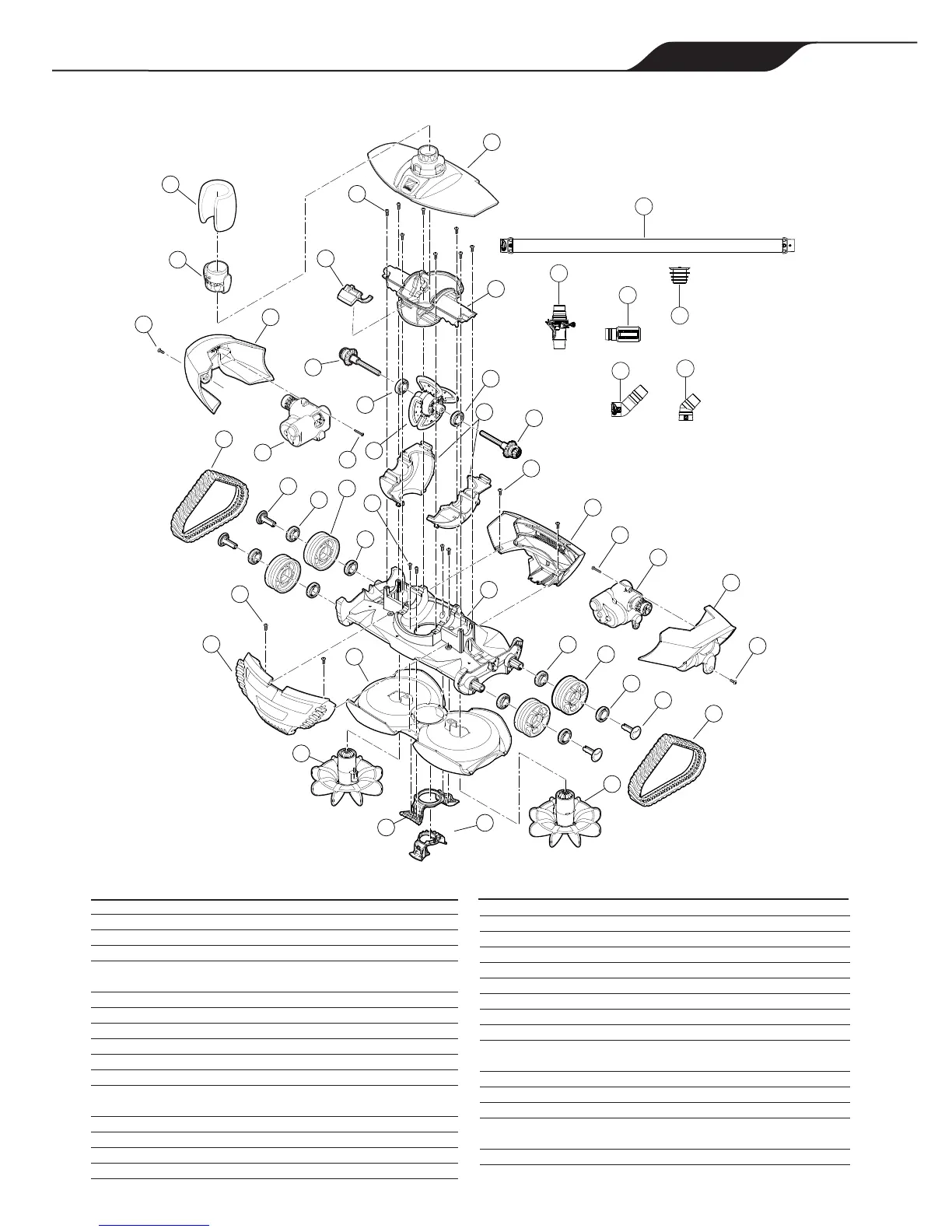

Schéma des pièces du Baracuda
®
MX™ 8
17 R0526000 ROUE MX8 4
18 R0524700 DISPOSITIF DE COMMANDE DE DIRECTION MX8 - CÔTÉ A 1
19 R0526700 PANNEAU DU BOÎTIER - GAUCHE (A) MX8 1
20 R0545600 ENSEMBLE CHÂSSIS MX8 R2 1
21 R0525700 LOGEMENT BOÎTIER INFÉRIEUR MX8 1
22 R0525500 PANNEAU DU BOÎTIER - AVANT (C) MX8 1
23 R0525000 ENSEMBLE BROSSEUSE MX8 2
24 R0535500 ENSEMBLE ADMISSION MX8 1
25 R0535600 ORIFICE RÉGULIER MX8 1
26 R0527700 FLEXIBLE À VERROUILLAGE PAR ROTATION -
1 MÈTRE, BLEU/GRIS 12
27 R0527400 VALVE FLOWKEEPER
TM
1
28 R0527500 JAUGE D’ÉCOULEMENT 1
29 R0527600 MANCHON DE VALVE DE TERRE 1
30 R0532400 COUDE À VERROUILLAGE PAR ROTATION
DE 45 DEGRÉS, ALLONGÉ 1
31 R0532500 COUDE DE 45 DEGRÉS 1
No. No. de pièce Description Qté
1 R0526800 FLOTTEUR DU FLEXIBLE MX8 1
2 R0526900 CONNECTEUR RAPIDE (BLEU) 1
3 R0525400 COUVERCLE SUPÉRIEUR AVEC ENSEMBLE PIVOTANT MX8 1
4 R0527100 VIS, M4 x 12mm, À TÊTE TRONCONIQUE PHILLIPS NO 2 18
5 R0545700 LOGEMENT MOTEUR INTERMÉDIAIRE
AVEC RAMPE ET 2 JOINTS R2 1
6 R0526300 LOQUET DU COUVERCLE MX8 1
7 R0526600 PANNEAU DU BOÎTIER - DROIT (B) MX8 1
8 R0525100 ENSEMBLE ARBRE D'ENTRAÎNEMENT MX8 2
9 R0527000 ROULEMENT (ROUE & MOTEUR) 10
10 R0524900 ENSEMBLE MOTEUR MX8 1
11 R0525800 LOGEMENT MOTEUR INFÉRIEUR MX8 1
12 R0527200 VIS, AUTOTARAUDEUSE, NO 6, 18 7/8po TYPE A,
À TÊTE TRONCONIQUE PHILLIPS NO 2 2
13 R0525600 PANNEAU DU BOÎTIER ARRIÈRE (D) MX 8 1
14 R0524800 DISPOSITIF DE COMMANDE DE DIRECTION MX 8 - CÔTÉ B 1
15 R0526100 ROULEMENT MX8 2
16 R0545800 AXE DE ROUE MX8 R2 4
No. No. de pièce Description Qté
3
5
4
9
14
9
12
4
16
15
9
4
13
12
18
20
22
21
17
9
4
24
23
23
19
9
15
16
25
1
2
4
7
8
6
10
11
9
17
4
8
27
30
28
26
29
31
