ESPAÑOL
Manual del Usuario
|
Zodiac
®
Limpiafondo Baracuda
®
MX
™
8
16 R0545800 MX8 PASADOR DE RUEDA R2 4
17 R0526000 MX8 RUEDA 4
18 R0524700 MX8 DISPOSITIVO DE CONTROL DE DIRRECCION - SIDE A 1
19 R0526700 MX8 PANEL DEL CUERPO - IZQUIERDA (A) 1
20 R0545600 MX8 CONJUNTO DEL CHASIS R2 1
21 R0525700 MX8 CARCASA DEL CUERPO INFERIOR 1
22 R0525500 MX8 PANEL DEL CUERPO - FRONTAL (C) 1
23 R0525000 MX8 CONJUNTO DE BARREDORES 2
24 R0525300 MX8 CONJUNTO DE ADAPTADOR DE ENTRADA 1
25 R0535600 MX8 ABERTURA REGULAR 1
26 R0527700 MANGUERA DE BLOQUEO POR TORSION 1 METRO, BLUE/GRAY 12
27 R0527400 VALVULA FLOWKEEPER
TM
1
28 R0527500 CALIBRADOR DE CAUDAL 1
29 R0527600 MANGILLO DE VALVULA A NIVEL 1
30 R0532400 CODO DE BLOQUEO POR TORSION, 45 GRADOS, EXTENDIDO 1
31 R0532500 CODO DE 45 GRADOS 1
No. Pieza # Descripción Cantidad
1 R0526800 MX8 FLOTADOR DE LA MANGUREA 1
2 R0526900 CONECTOR RAPIDO (AZUL) 1
3 R0525400 MX8 CUBIERTA SUPERIOR CON CONJUNTO GIRATORIO 1
4 R0527100 TORNILLO, M4x12mm, PHILLIPS #2 CABEZA PLANA 18
5 R0545700 MX8 CARCASA CENTRAL CON RAMPA Y DOS SELLOS R2 1
6 R0526300 MX8 CERRADURA DE LA CUBIERTA 1
7 R0526600 MX8 PANEL DE CUERPO - DERECHA (B) 1
8 R0525100 MX8 UNIDAD DE MONTAJE DEL EJE 2
9 R0527000 COJINETE, (RUEDA Y MOTOR) 10
10 R0524900 MX8 CONJUNTO DEL MOTOR 1
11 R0525800 MX8 CARCASA BAJA DEL MOTOR 1
12 R0527200 TORNILLO, HILO DE FORMACIÓN,
#6-18 7/8in TIPO A, PHILLIPS #2 CABEZA PLANA 2
13 R0525600 MX8 PANEL DEL CUERPO - TRASERO (D) 1
14 R0524800 MX8 DISPOSITIVO DE CONTROL DE DIRECCIÓN - LADO B 1
15 R0526100 MX8 TRACCION 2
No. Pieza # Descripción Cantidad

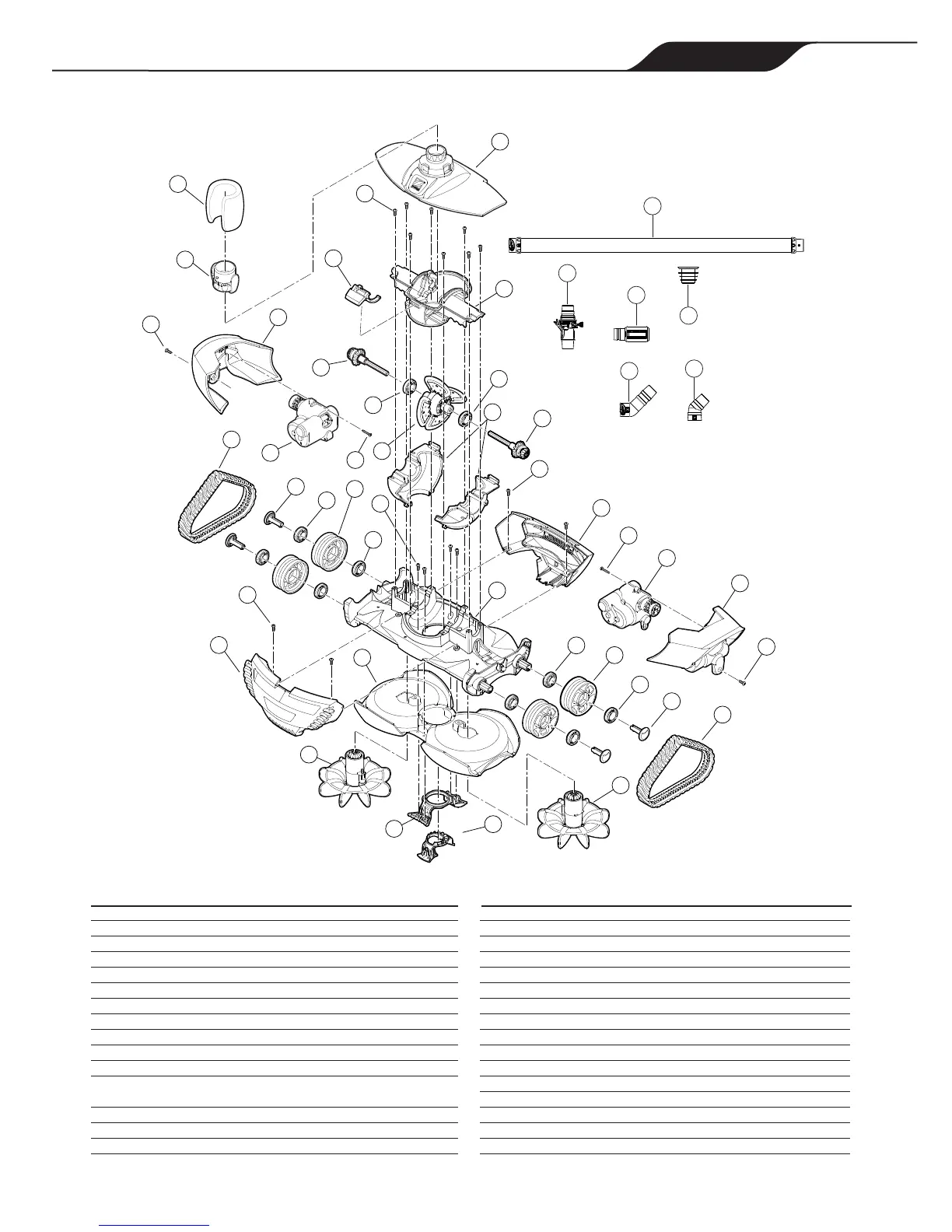

Diagrama de piezas del Baracuda
®
MX™ 8
3
5
4
9
14
9
12
4
16
15
9
4
13
12
18
20
22
21
17
9
4
24
23
23
19
9
15
16
25
1
2
4
7
8
6
10
11
9
17
4
8
27
30
28
26
29
31
