ZOJE 20X - 主轴马达的安装; 系统检测模式（调试模式

20X 套结钉扣机(液晶按键 N) 操作及调试
4
M
花样转速设置
键
在缝纫模式编辑（未准备）状态下，按下后可以直接进入花样参数的转速设置
模式。
N
返回键
返回前一个画面。
O
P 花样设置键
设置 P 花样并将其存储，存储后的 P 花样通过按此键就可立即进行缝制。
P
C 花样设置键
设置 C 花样并将其存储，存储后的 C 花样通过此案件就可立即进行缝制。

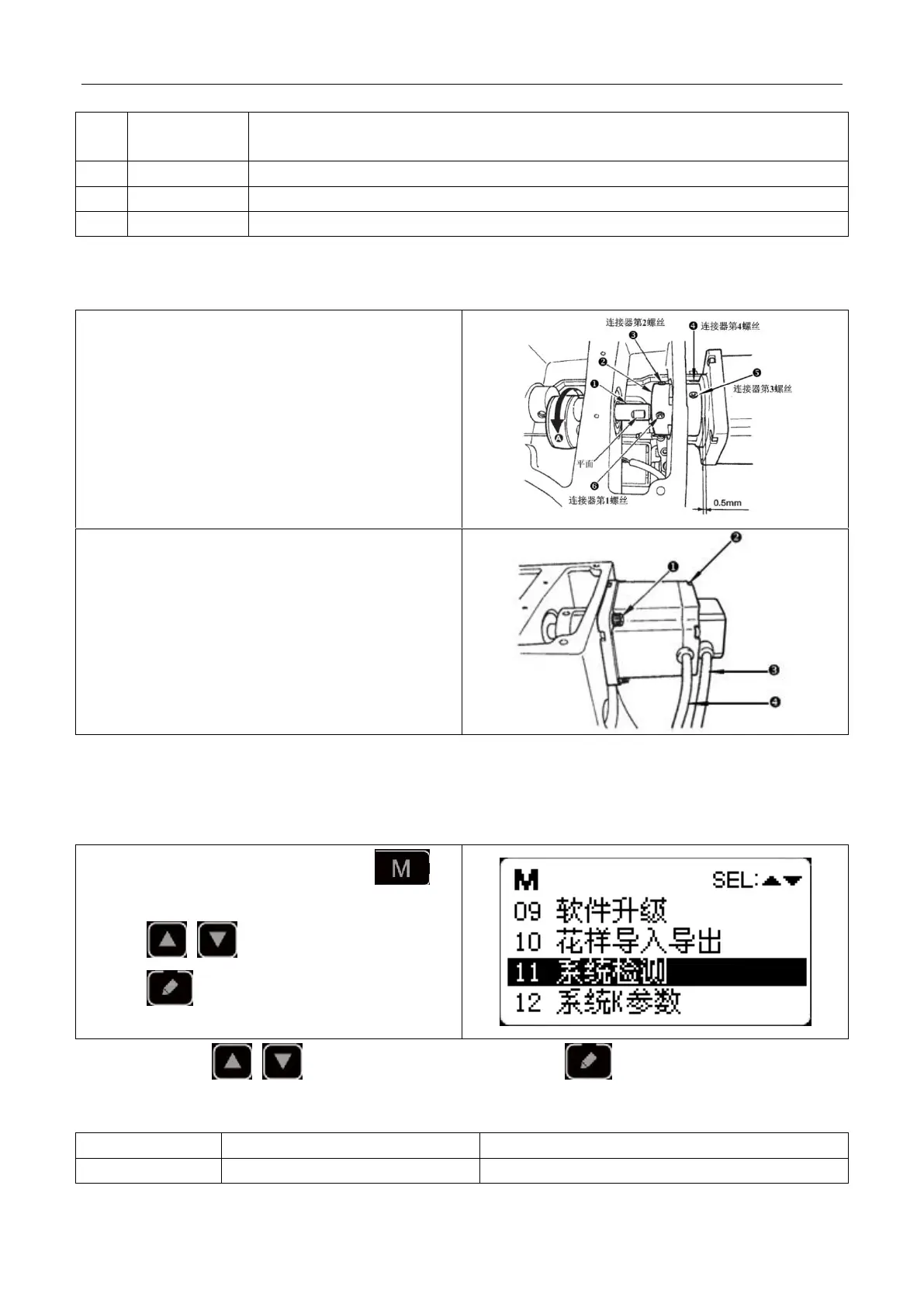

2.2 主轴马达的安装
主轴马达通过连接器连接到缝纫机的上轴
上，马达连接器由 4 个螺丝分别固定到缝纫机上轴及
马达主轴上。首先，将连接器第 1 螺丝垂直于缝纫
机上轴平面拧紧，然后拧紧连接器第 2 螺丝；连接
器第 3 螺丝垂直于马达主轴平面拧紧，然后拧紧连
接器第 4 螺丝，这样完成了主轴马达与缝纫机上轴
的连接。安装图示如图：
主轴马达的外部线缆朝向（从缝纫机后部向前
部看去，电机线缆朝向观察者的左手边），安装位置
如图所示：
为主轴马达安装固定螺丝，共有 4 个；为主轴马
达后壳固定螺丝，共 4 个；
为主轴马达编码器信号线；为主轴马达电源线。
2.3 系统检测模式（调试模式）
通过启动该模式，可进行保养检查操作。
1） 在缝制灯熄灭的状态下，按住模式键 持
续 3 秒，面板蜂鸣器会鸣响一声，然后按项目选
择键 选中“11 系统检测”，再按编
辑键 可以进入调试模式。
2） 按项目选择键 可以变更功能测试程项目，按编辑键 进入测试项目，每个序号代表的
功能如下表所示：
功能测试项目
功能
内容
01 系统输入检测
输入信号检验
以灯亮提示开关，传感器输入的状态。
