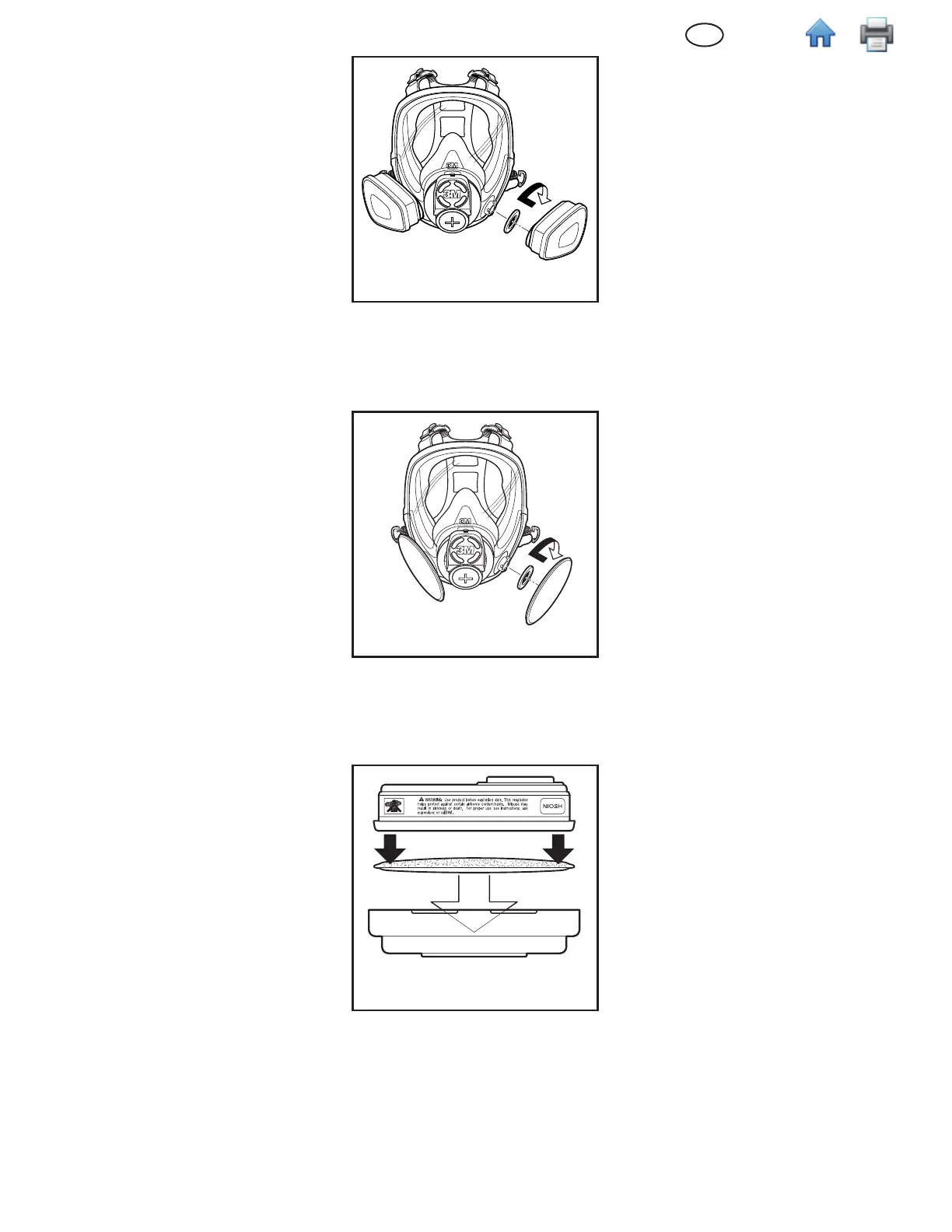

Fig. 1
Filtres 3M
MC
de Série 2000
1. Aligner l’ouverture du ltre avec le dispositif de xation du ltre situé sur le masque.
2. Tourner le ltre de un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit bien inséré et qu’il ne puisse tourner davantage.
3. Répéter avec le second ltre (Fig.2).
4. Vérier si un joint d’étanchéité de tuyau de respiration6876 (gris) et un obturateur7890 ont été installés dans l’orice DIN central.
Fig. 2
Filtres 5N11 et 5P71 3M
MC
1. Placer le ltre dans le dispositif de retenue501 3M
MC
, côté imprimé face à la cartouche.
2. Enfoncer la cartouche dans le dispositif de retenue de ltre. Elle devrait s’enclencher fermement dans le dispositif de retenue de ltre. Une fois
correctement installé, le ltre couvre entièrement la face de la cartouche (Fig.3).
3. Pour remplacer le ltre, retirer le dispositif de retenue en soulevant la LANGUETTE.
Fig. 3
Montage de l’adaptateur pour ltre502 3M
MC
et xation du ltre
1. Aligner l’adaptateur sur la cartouche. Enclencher l’encoche avant en appuyant l’avant de la cartouche contre l’adaptateur, en plaçant les pouces
sur le dessus de l’adaptateur et les doigts sous la cartouche (Fig. 4).
2. Enclencher l’encoche arrière de la même manière, en appuyant l’arrière de la cartouche contre l’adaptateur en plaçant les pouces et les doigts de
la même manière. Un déclic se fait entendre lorsque chaque encoche est enclenchée (Fig.5).
3. Insérer le ltre dans son dispositif de retenue de manière qu’il soit en contact uniforme avec le joint d’étanchéité. Faire tourner le ltre de un quart
de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit bien inséré et qu’il ne puisse tourner davantage. Répéter avec le second ltre.
