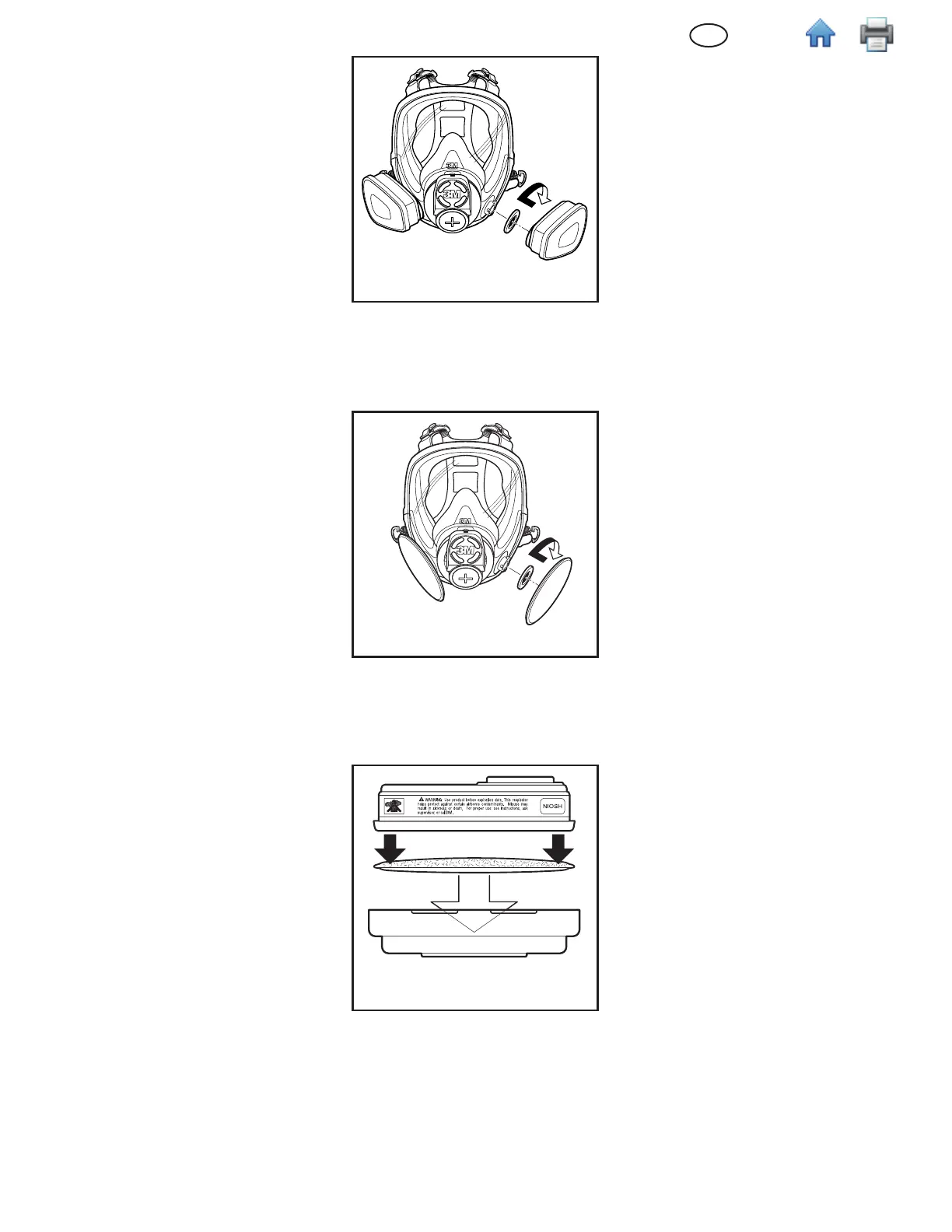

Fig. 1
Filtros 3M™ serie 2000
1. Alinee la abertura del ltro con el anexo de ltro en la pieza facial.
2. Gire el ltro en sentido de las manecillas del reloj hasta que quede rmemente asentado y no pueda girar más.
3. Repita para el segundo ltro (Fig. 2).
4. Revise que estén instalados un empaque de tubo de respiración (gris) 6876 y tapón 7890 en el puerto DIN central.
Fig. 2
Filtros 5N11 y 5P71 3M™
1. Coloque el ltro en el Soporte 3M™ 501 de modo que el lado impreso del ltro quede hacia el cartucho.
2. Presione el cartucho en el soporte de ltro. Debe entrar y quedar jo en el soporte de ltro. Instalado correctamente, el ltro debe cubrir por
completo la cara del cartucho (Fig. 3).
3. Para remplazar el ltro, quite el soporte y levante la lengüeta.
Fig. 3
Ensamble de adaptador de ltro 3M™ 502 y conexión de ltro
1. Alinee el adaptador en el cartucho. Enganche el broche frontal de presión al apretar juntos el frente del cartucho y adaptador, colocando los
pulgares de ambas manos sobre el adaptador y los dedos a lo largo de los lados inferiores del cartucho (Fig. 4).
2. Enganche el broche posterior de presión al apretar juntos el lado posterior del cartucho y adaptador con la misma posición de las manos. Se debe
escuchar un clic conforme el broche de presión se engancha (Fig. 5).
3. Coloque el ltro en el portaltro de modo que el ltro tenga contacto uniforme con el empaque. Gire el ltro en sentido de las manecillas del reloj
un cuarto de vuelta hasta que quede rmemente asentado y no pueda girar más. Repita lo anterior para el segundo ltro.
