3M Touch Systems, Inc.Información confidencial 98

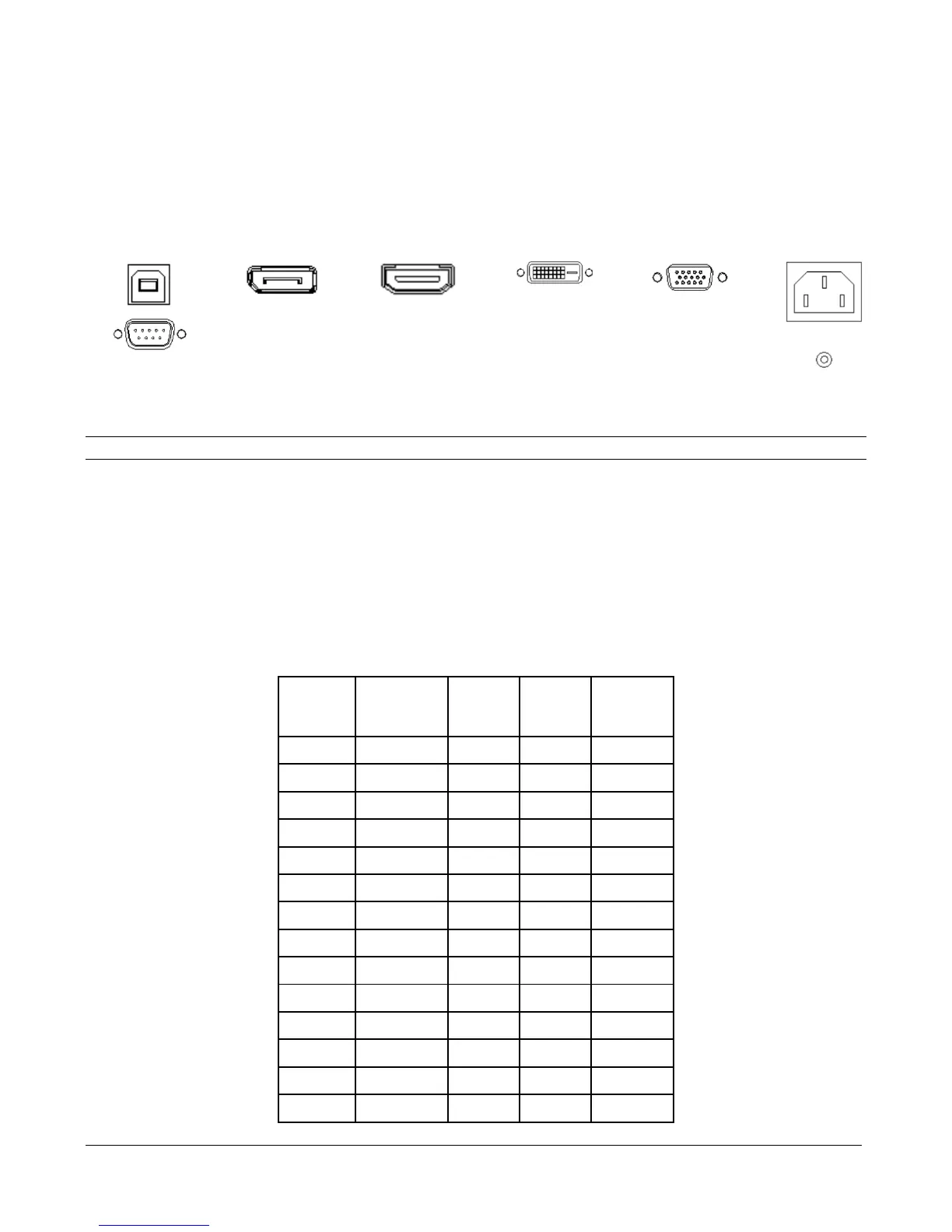

Conexión de la pantalla táctil 3M™
1. Apague el interruptor de su ordenador. Debe apagar siempre el ordenador antes de conectar o desconectar un dispositivo.
2. Conecte (A) el USB o cable de serie al puerto disponible en su ordenador y enchufe el otro extremo a la parte trasera de la pantalla.
3. Conecte el(B) puerto de la pantalla (C) cable HDMI o (D) DVI o (E) VGA al conector de vídeo de la pantalla. Conecte el otro extremo a la tarjeta de
vídeo de su ordenador.
4. Conecte el cable de alimentación eléctrica al (F) conector de alimentación. Conecte el otro extremo del cable de alimentación a una fuente de
alimentación adecuada.
Montaje de la pantalla táctil 3M
Nota: Utilice siempre los orificios de montaje al fijar las abrazaderas o el soporte del brazo. No perfore orificios adicionales en la unidad.
Opción de montaje VESA
Cada pantalla tiene un patrón de montaje VESA en la parte trasera para permitir el montaje del soporte de brazo.
Nota: Para evitar posibles daños al sistema electrónico de la pantalla:
• Utilice siempre los orificios de montaje VESA adecuados cuando utilice una fijación de brazo. (Véase la tabla para el tamaño correcto VESA). No
perfore orificios adicionales en la unidad para montar placas en otros lugares.
• No utilice tornillos con una longitud superior a la especificada en la tabla, porque podrían dañar el sistema electrónico del interior de la pantalla.
• Si elige un montaje VESA o abrazadera para montaje de pared con certificado UL, asegúrese de que cuenta con una capacidad de carga del peso
adecuada.
• Siga las instrucciones del fabricante que se incluyen en el dispositivo de montaje para instalar correctamente la pantalla.
Modelos de
pantalla táctil
3M™
Dimensiones de
montaje VESA
(mm)
Longitud y
tamaño
máximos del
tornillo
(MM)
Kit de
accesorios de
hardware
