3M C3266PW Quick Start Guide

3M Touch Systems, Inc. Vlasničke informacije 14

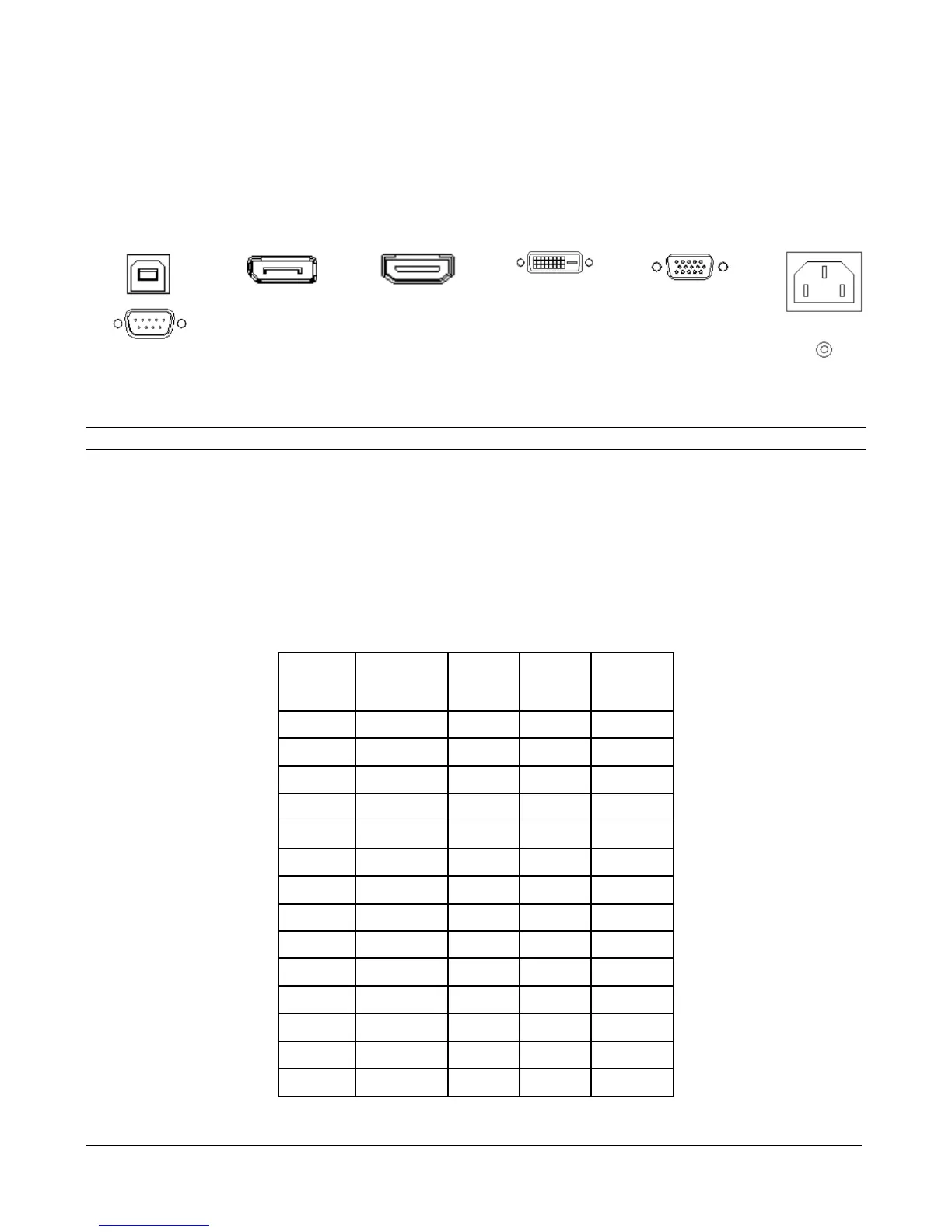

Povezivanje zaslona osjetljivog na dodir 3M™
1. Isključite prekidač na računalu. Uvijek biste trebali isključiti računalo prije spajanja ili odspajanja uređaja.
2. Povežite USB kabel ili serijski kabel (A) sa slobodnim priključkom na računalu i priključite drugi kraj u stražnji dio zaslona.
3. Povežite Displayport (B) ili HDMI (C) ili DVI (D) ili VGA (E) kabel s videopriključkom na zaslonu. Povežite drugi kraj s grafičkom karticom u
računalu.
4. Povežite kabel za napajanje s priključkom za napajanje (F) na zaslonu. Povežite drugi kraj kabela za napajanje s prikladno uzemljenim izvorom
napajanja.
(A)
(B)
(C)
(D)
(E)
(F)
USB
Displayport
HDMI
DVI
VGA
Priključak za napajanje
Montiranje zaslona na dodir 3M
Napomena: uvijek se koristite rupama za montiranje prilikom pričvršćivanja nosača ili montiranja kraka. Nemojte bušiti dodatne rupe u jedinici.
Mogućnost postavljanja VESA-e
Svaki zaslon ima obrazac montiranja VESA na stražnjoj strani kako bi se omogućila mogućnost montiranja kraka.
Napomena: Da biste izbjegli rizik od potencijalne štete elektronike zaslona:
• uvijek se koristite rupama za montiranje VESA odgovarajuće veličine prilikom upotrebe nastavka kraka. (U tablici potražite ispravnu veličinu VESA-
e.) Nemojte bušiti dodatne rupe u jedinici da biste montirali ploče na drugim lokacijama.
• nemojte se koristiti vijcima koji su duži od navedenog u tablici jer bi mogli potencijalno oštetiti elektroniku u zaslonu.
• ako odaberete montažu VESA ili UL navedenog zidnog nosača, osigurajte odgovarajuću nosivost.
• slijedite upute proizvođača isporučene s uređajem za montiranje kako biste ispravno pričvrstili svoj zaslon.
Modeli
zaslona
osjetljivog na
dodir 3M™
Dimenzije za
postavljanje
VESA-e (MM)
Veličina i
maksimalna
dužina vijka
(MM)
Težina
Komplet
hardverskog
pribora
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)
