3M Touch Systems, Inc. Chráněné informace 18

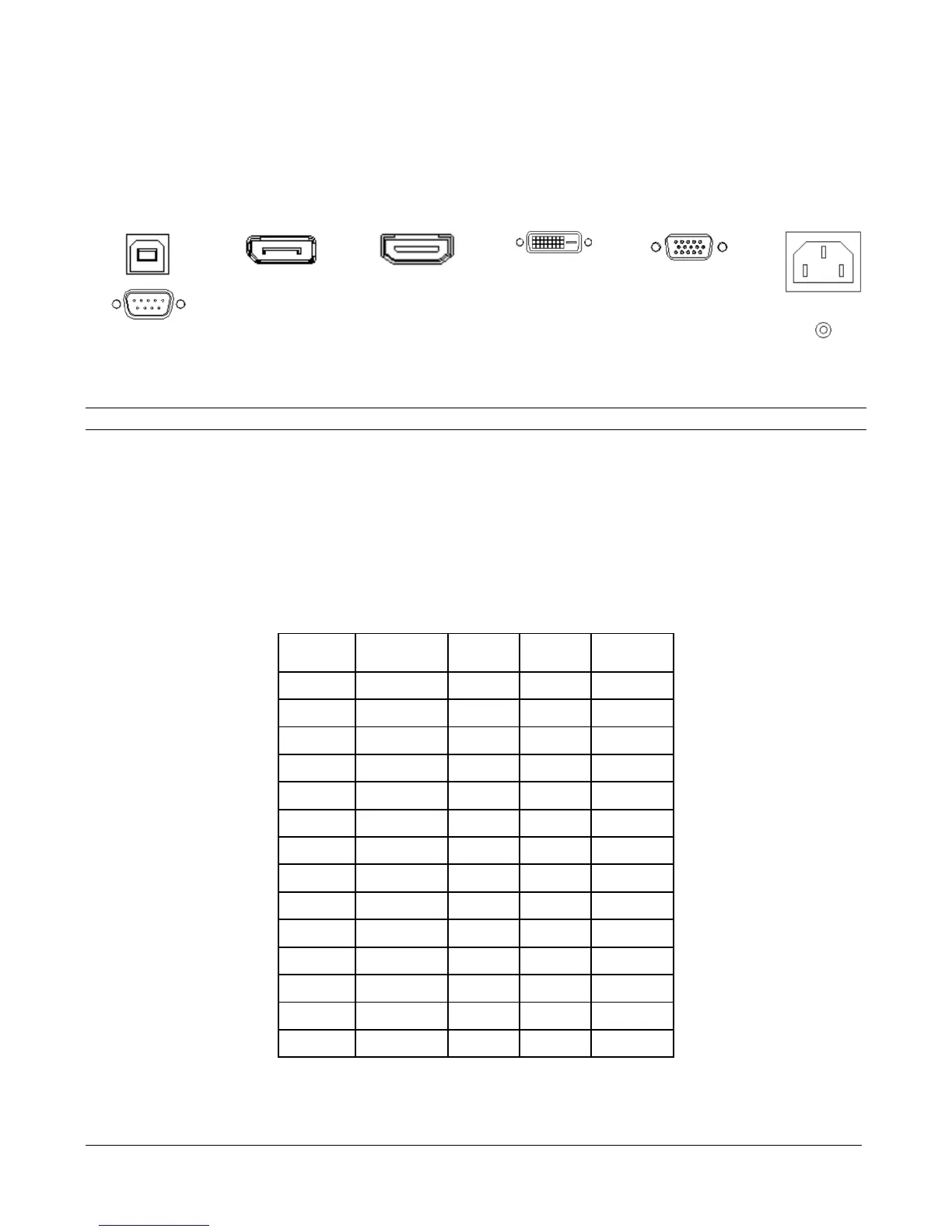

Připojení 3M™ dotykového displeje
1 Vypněte síťový vypínač ve vašem počítači. Před připojením, nebo odpojením zařízení počítač vždy vypněte.
2 Připojte (A) USB nebo sériový kabel do volného portu vašeho počítače a jeho druhý konec do zadní strany obrazovky.
3 Do video konektory na obrazovce připojte buď kabel (B) Displayportu, nebo (C) HDMI nebo (D) DVI nebo (E) VGA kabel. Druhý konec zapojte do
grafické karty počítače.
4 Napájecí šňůru připojte do napájecího konektoru (F) obrazovky. Jeho druhý konec zapojte do vhodně zemněné napájecí zásuvky
(A)
(B)
(C)
(D)
(E)
(F)
USB
Displayport
HDMI
DVI
VGA
sériový port
Montáž 3M dotykové obrazovky
Poznámka: Při připojení montážní konzoly, nebo ramene vždy použijte montážní otvory. Do jednotky nevrtejte další otvory.
Montážní volba VESA
Každá obrazovka má na zadní straně montážní obrazec VESA kvůli montáži na rameno.
Poznámka: Aby nedošlo k poškození elektroniky obrazovky:
• Pokud montujete obrazovku na rameno, vždy používejte VESA otvory správných rozměrů. (Viz tabulku, kde správná velikost VESA). Do jednotky
nevrtejte další otvory kvůli montáži desek na jiná místa.
• Nepoužívejte šrouby delší, než uvádí tabulka, protože to může poškodit elektroniku obrazovky.
• Pokud se rozhodnete pro montáž VESA nebo nástěnnou konzolu uvedenou v UL, dbejte na přiměřenou nosnost.
• Při správném připojení vaší obrazovky postupujte podle pokynů výrobce montážního zařízení.
Modely 3M™
dotykových
panelů
Montážní rozměry
VESA (mm)
Velikost a
délka
šroubů(mm)
Hmotnost
Sada
hardwarového
příslušenství
M1500SS
75 x 75
M4 X 8
7,4 kg
(16,3 liber)
C1500SS
75 x 75
M4 X 8
4,2 kg
(9,2 liber)
X
M1700SS
100 x 100
M4 X 8
8,6 kg
(18,9 liber)
M1866PW
100 x 100
M4 X 10
4,9 kg
(10,8 liber)
M2167PW
100 x 100
M4 X 10
6,4 kg
(14,1 liber)
C2167PW
100 x 100
M4 X 8
5,7 kg
(12,6 liber)
X
C2234SW
100 x 100
M4 X 8
6,4 kg
(14,0 liber)
M2467PW
100 x 100
M4 X 10
6,6 kg
(14,6 liber)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 liber)
C3266PW
200 x 200
M4 X 8
15 kg
(33 liber)
X
C4267PW
400 x 400
M6 X 16
23 kg
(50,7 liber)
C4667PW
400 x 400
M6 X 16
26 kg
(57,3 liber)
C5567PW
400 x 400
M6 X 16
40 kg
(88,2 liber)
C6587PW
400 x 400
M8 X 20
64 kg
(141,1 liber)
