Tilslutning af 3M™ touchscreen
1. Sluk afbryderknappen på computeren. Du bør altid slukke for computeren, før du tilslutter eller frakobler en enhed.
2. Tilslut (A) USB eller serielt kabel til en ledig port på computeren, og sæt den anden ende i stikket bag på skærmen.
3. Tilslut enten (B) Skærmport eller (C) HDMI eller (D) DVI- eller (E) VGA-kabel til videostikket på skærmen. Tilslut den anden ende til skærmkortet på
din computer.
4. Tilslut strømkablet til (F) strømstikket på skærmen. Slut den anden ende af ledningen til en passende jordet strømkilde.

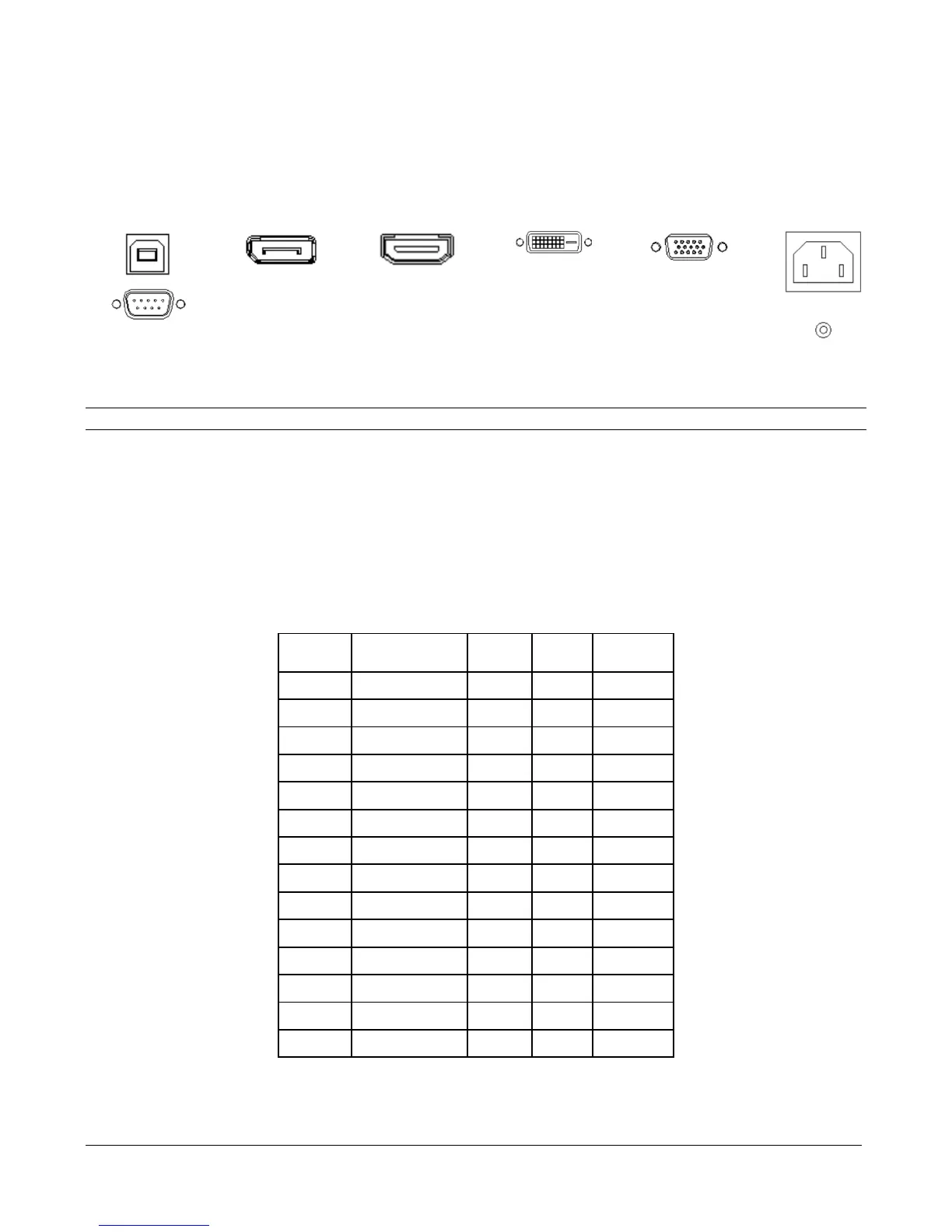

(A)
(B)
(C)
(D)
(E)
(F)
USB
DisplayPort
HDMI
DVI
VGA
Strømstik
Montering af 3M touchscreen
Bemærk: Brug altid monteringshullerne ved montering af beslag eller montering af bom. Du må ikke bore ekstra huller i enheden.
VESA-installationsmuligheder
Hver skærm har en VESA-monterings mønster på bagsiden for at tillade montage af monteringsarm.
Bemærk: Sådan undgås risikoen for potentiel beskadigelse af skærmens elektronik:
• Anvendes den rigtige størrelse VESA-monteringshuller altid, når der anvendes en monteringsarm. (Se tabel for korrekt VESA-størrelse.) Bor ikke
yderligere huller i enheden til montering af plader på andre steder.
• Anvend ikke skruer, der er længere end angivet i tabellen, da de potentielt kan beskadige elektronikken inde i skærmen.
• Hvis du vælger at bruge en VESA-montering eller et UL vægbeslag, skal den tilstrækkelige vægtkapacitet kontrolleres.
• Følg producentens anvisninger der følger med monteringsenheden for korrekt installation på din skærm.
3M™
touchscreen
modeller
VESA
installationsdimensioner
(mm)
Skrue
størrelse &
Max (mm)
Vægt
Hardware
monteringssæt
M1500SS
75 x 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 x 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 x 100, 100 x 200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)
