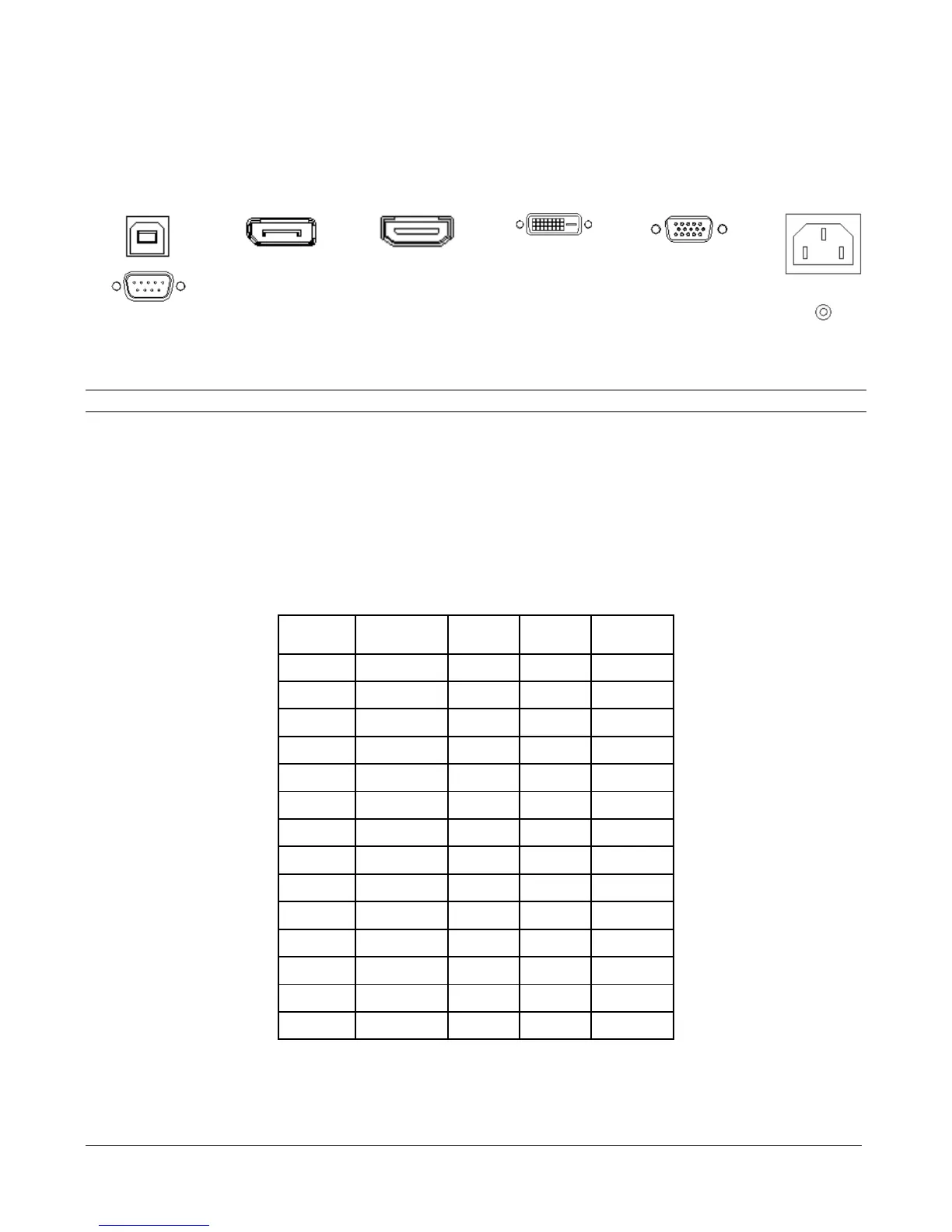

3M™-i puuteekraani ühendamine
1. Lülitage oma arvuti toitelülitist välja. Enne seadmete ühendamist või eemaldamist tuleb arvuti alati välja lülitada.
2 Ühendage USB- või jadakaabel (A) arvuti vabasse pessa ja selle teine ots ekraani taha.
3 Ühendage DisplayPorti (B) või HDMI (C) või DVI (D) või VGA (E) juhe ekraani videopessa. Ühendage teine ots oma arvuti videokaardiga.
4 Ühendage toitejuhe ekraani toitepessa (F). Ühendage toitejuhtme teine ots nõuetekohaselt maandatud vooluallikasse.
(A)
(B)
(C)
(D)
(E)
(F)
USB
DisplayPort
HDMI
DVI
VGA
Toitekonnektor
3M-i puuteekraani paigaldamine
Märkus. Kasutage kinnitite või tugivarda kinnitamisel alati paigaldusauke. Ärge puurige seadmesse rohkem auke.
VESA paigaldussüsteem
Igal ekraani taga on VESA paigaldussüsteem tugivarda jaoks.
Märkus. Ekraanielektroonika kahjustuste vältimiseks:
• kasutage kinnitusvarda kasutamisel alati õige suurusega VESA avausi. (Õige VESA suuruse kohta vt tabelit.) Ärge puurige seadmesse rohkem auke, et
plaate teistesse asukohtadesse paigaldada;
• ärge kasutage tabelis toodust pikemaid kruvisid, kuna need võivad ekraani elektroonikat kahjustada;
• kui soovite kasutada VESA kinnitust või UL-i standarditele vastavat seinakinnitust, tagage piisav kandevõime;
• ekraani õigeks paigaldamiseks järgige kinnitusseadme tootja juhiseid.
3M™-i
puuteekraani
mudelid
VESA
paigaldussüsteemi
mõõtmed (mm)
Kruvi suurus
ja maks.
pikkus (mm)
Kaal
Riistvara
lisatarvikute
komplekt
M1500SS
75 × 75
M4 × 8
7,4 kg
(16.3 lbs)
C1500SS
75 × 75
M4 × 8
4,2 kg
(9.2 lbs)
X
M1700SS
100 × 100
M4 × 8
8,6 kg
(18.9 lbs)
M1866PW
100 × 100
M4 × 10
4,9 kg
(10.8 lbs)
M2167PW
100 × 100
M4 × 10
6,4 kg
(14.1 lbs)
C2167PW
100 × 100
M4 × 8
5,7 kg
(12.6 lbs)
X
C2234SW
100 × 100
M4 × 8
6,4 kg
(14.0 lbs)
M2467PW
100 × 100
M4 × 10
6,6 kg
(14.6 lbs)
M2767PW
100 × 100, 100 ×
200
M4 × 10
7,7 kg
(17.0 lbs)
C3266PW
200 × 200
M4 × 8
15 kg
(33 lbs)
X
C4267PW
400 × 400
M6 × 16
23 kg
(50.7 lbs)
C4667PW
400 × 400
M6 × 16
26 kg
(57.3 lbs)
C5567PW
400 × 400
M6 × 16
40 kg
(88.2 lbs)
C6587PW
400 × 400
M8 × 20
64 kg
(141.1 lbs)
