3M C3266PW Quick Start Guide

3M Touch Systems, Inc. luottamukselliset tiedot 34
3M™ kosketusnäytön liittäminen
1. Kytke tietokoneesi virtakatkaisin pois päältä. Tietokone tulee aina sammuttaa ennen laitteiden liittämistä tai irtikytkemistä.
2. Liitä USB- tai sarjakaapeli (A) tietokoneessasi vapaana olevaan porttiin ja liitä kaapelin toinen pää näytön taakse.
3. Liitä (B) näyttöportti (C) HDMI tai (D) DVI tai (E) VGA -kaapeli näytön videoliittimeen. Liitä kaapelin toinen pää tietokoneesi näyttösovittimeen.
4. Liitä virtajohto (F) virtaliittimeen näytössä. Liitä virtajohdon toinen pää asianmukaiseen maadoitettuun virtalähteeseen.

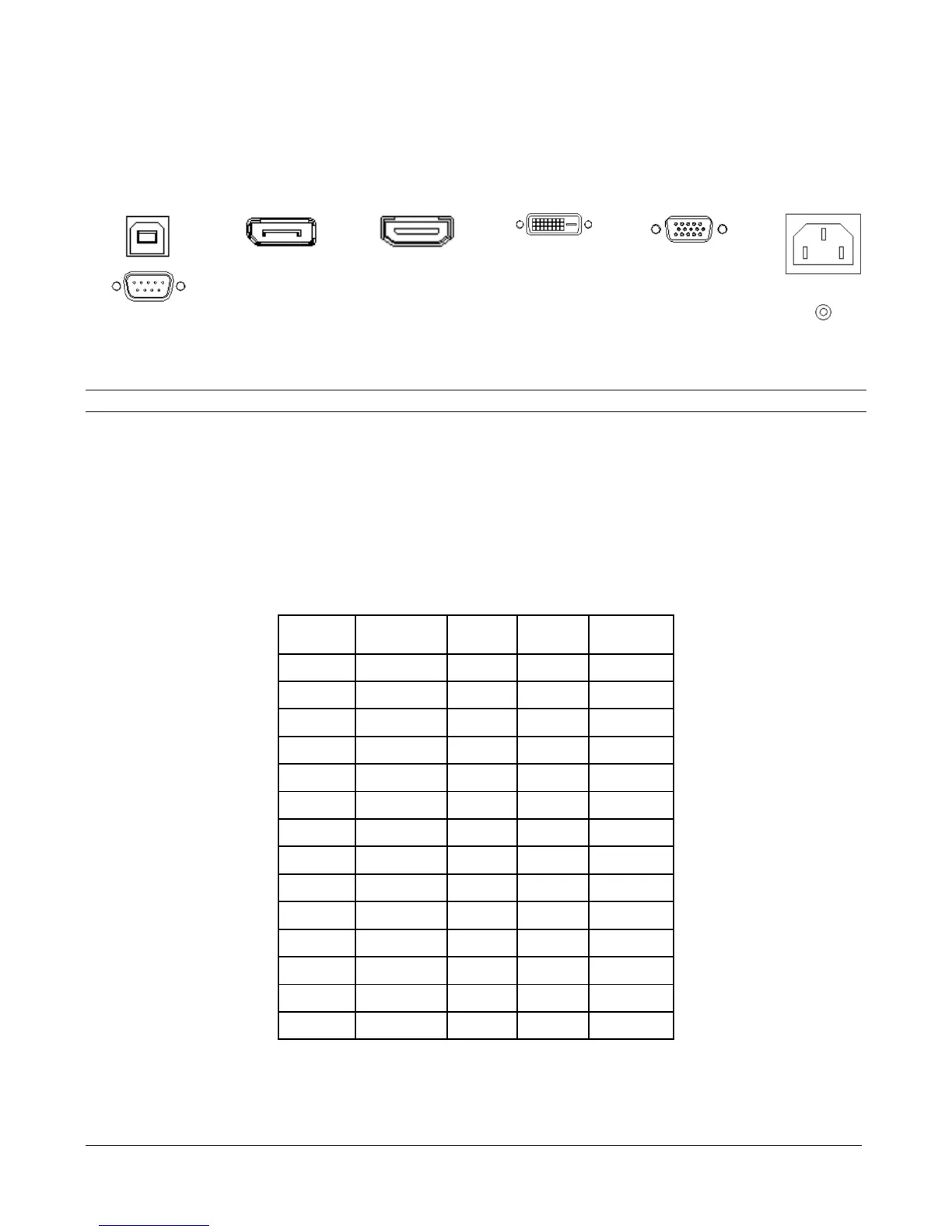

(A)
(B)
(C)
(D)
(E)
(F)
USB
Näyttöportti
HDMI
DVI
VGA
Virtaliitin
3M Kosketusnäytön asentaminen
Huomautus: Käytä aina kiinnitysreikiä kiinnittäessäsi hyllykannattimia tai varsikiinnitintä. Älä poraa laitteeseen muita reikiä.
VESA-kiinnitysvaihtoehto
Laitteen takana on VESA-kiinnityskuvio, jonka avulla se voidaan kiinnittää varsikiinnittimeen.
Huomautus: Vältä näytön sähköisten osien mahdollinen vahingoittuminen toimimalla seuraavasti:
• Käytä aina VESA -kiinnitysreikiä varsikiinnitykseen. (Katso oikea VESA-koko taulukosta.) Älä poraa laitteeseen lisäreikiä kiinnittääksesi sitä muihin
paikkoihin.
• Älä käytä taulukossa määritettyä pidempiä ruuveja, sillä ne voivat vahingoittaa näytön sisäistä elektroniikkaa.
• Jos käytät VESA-kiinnitystä tai UL-listattua seinäkiinnitystelinettä, varmista vähimmäiskantokyky.
• Noudata kiinnityslaitteen valmistajan ohjeita kiinnittääksesi näytön asianmukaisesti.
3M™ Touch -
näytön mallit
VESA
asennusmitat
(MM)
Ruuvin koko
& Maks.
pituus (MM)
Paino
Lisävarustesarja
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)
