3M Touch Systems, Inc. Informations confidentielles 38

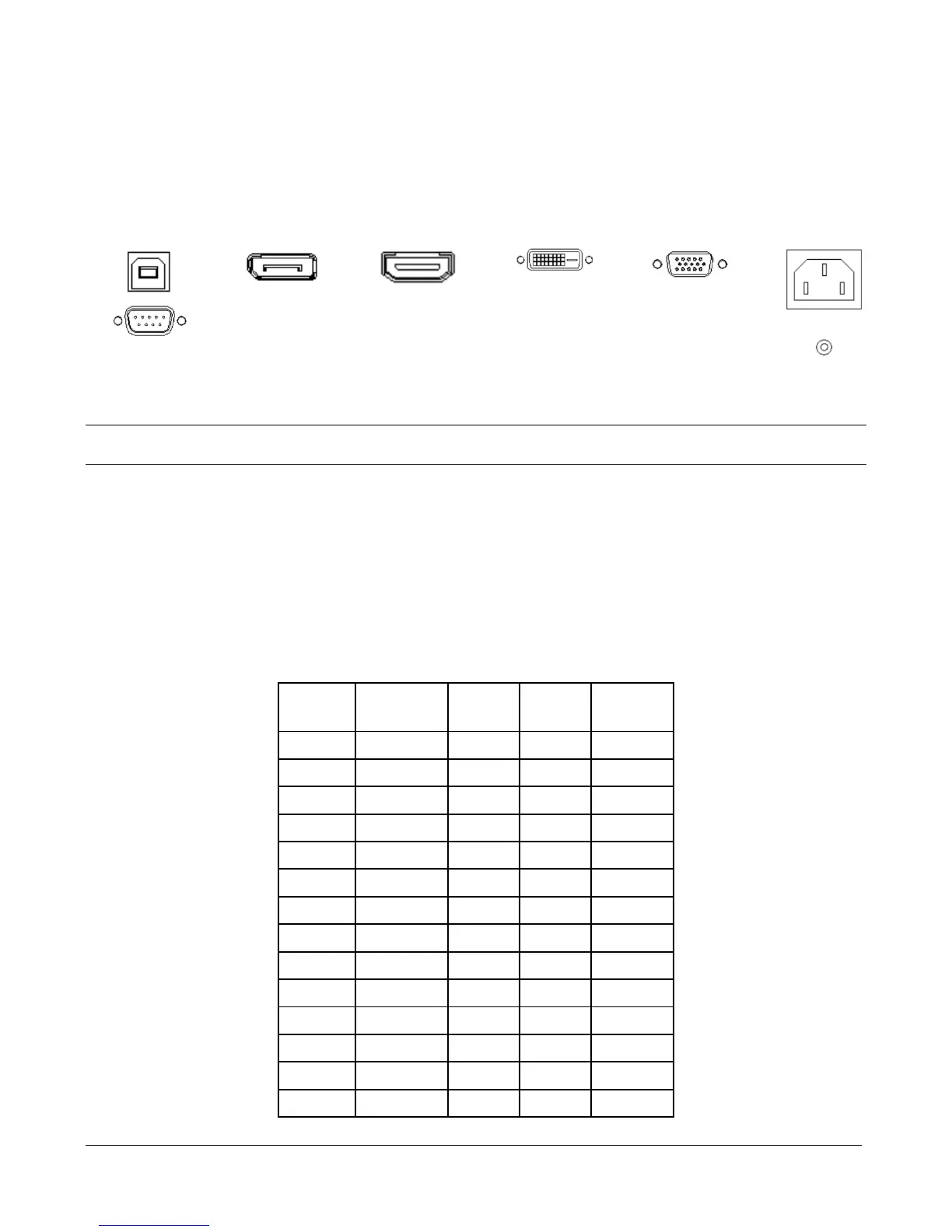

Branchement de l'écran tactile 3M™
1. Éteignez le bouton d'alimentation de votre 'ordinateur. Il est conseillé d’éteindre systématiquement son ordinateur avant de brancher ou de débrancher un
dispositif.
2. Reliez le câble USB (A) ou le câble série à un port disponible sur votre ordinateur et branchez l'autre extrémité à l'arrière de l'écran.
3. Reliez le port d’affichage (B), le câble HDMI (C), DVI (D) ou VGA (E) au connecteur vidéo de l'écran. Branchez l'autre extrémité à la carte vidéo de
votre ordinateur.
4. Reliez le câble d’alimentation (F) au à la prise d’alimentation de l’écran. Branchez l'autre extrémité du câble d'alimentation à une prise de terre adéquate.
Montage de l’écran tactile 3M
Remarque : servez-vous systématiquement des trous de montage lors de la fixation des supports ou du montage du bras. Ne percez pas de trous
supplémentaires dans l'unité.
Option de montage VESA
Chaque écran comprend un gabarit de montage VESA à l’arrière afin de pouvoir y monter un bras.
Remarque : pour éviter d'endommager les éléments électroniques de l'écran, procédez comme suit :
• ayez systématiquement recours aux orifices de montage VESA de la bonne dimension pour la fixation du bras (voir tableau pour les dimensions VESA
correctes) ne percez pas de trous supplémentaires dans l'unité pour monter les plaques sur d'autres emplacements
• n’utilisez pas de vis dont la longueur est supérieure à celle indiquée dans le tableau car elles pourraient endommager les pièces électroniques à
l’intérieur de l'écran
• si vous choisissez un montage VESA ou le support de montage mural UL, vérifiez que la capacité de charge est adéquate
• suivez bien les consignes du fabricant fournies avec le dispositif de montage pour garantir la bonne installation de l'écran
Modèles
d’écran tactile
3M™
Dimensions de
montage VESA
(MM)
Taille de la
vis et
longueur
max. (MM)
