3M C3266PW Quick Start Guide

Πληροφορίες αποκλειστικής κυριότητας της 3M Touch Systems, Inc. 46

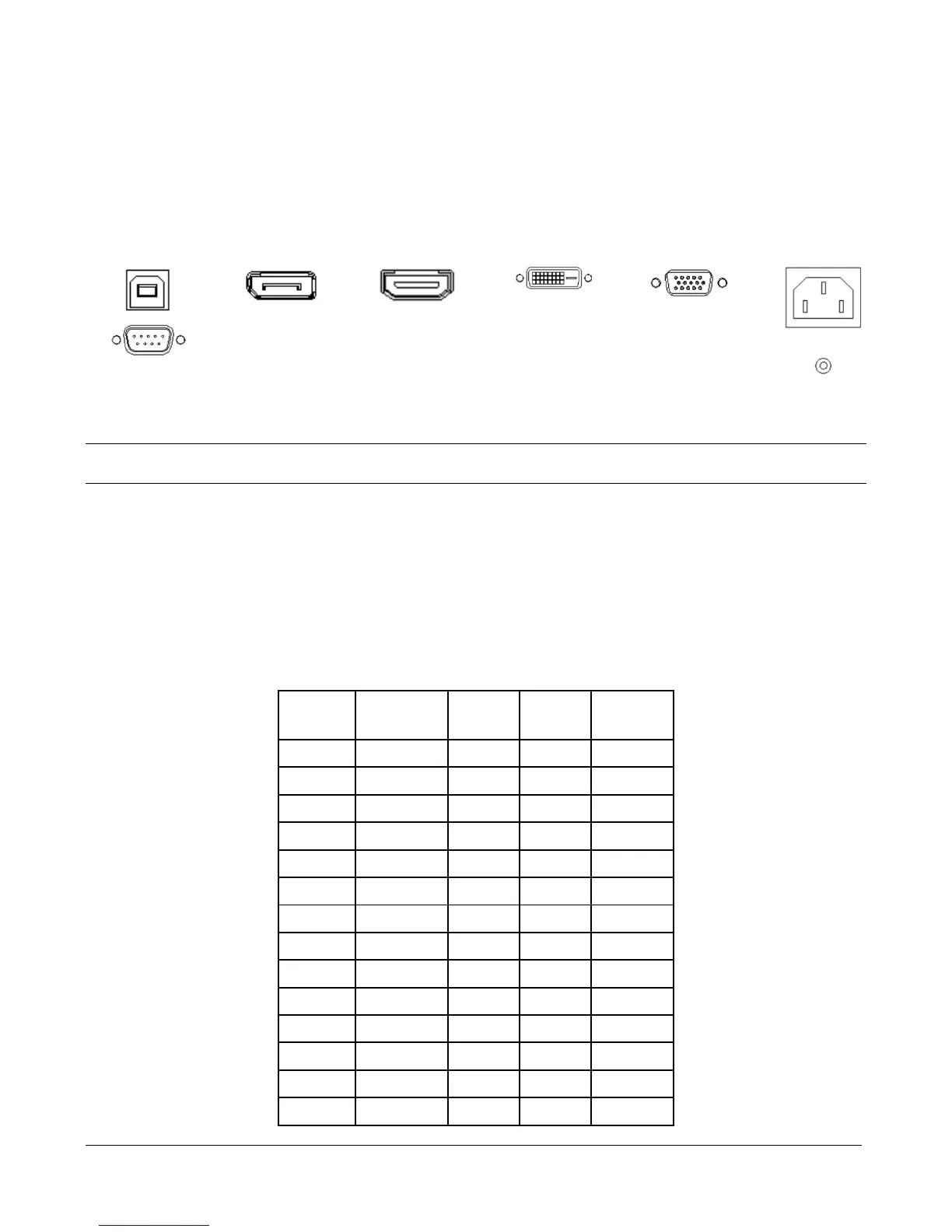

Σύνδεση της οθόνης αφής της 3M™
1. Κλείστε τον διακόπτη ισχύος του υπολογιστή σας. Πρέπει πάντα να απενεργοποιείτε τον υπολογιστή πριν από τη σύνδεση ή την αποσύνδεση μιας
συσκευής.
2. Συνδέστε (A) ένα καλώδιο USB ή Σειριακό καλώδιο στη διαθέσιμη θύρα του υπολογιστή σας και συνδέστε την άλλη άκρη στο πίσω μέρος της οθόνης.
3. Συνδέστε είτε τη (B) θύρα οθόνης είτε (C) HDMI ή (D) DVI ή (E) VGA καλώδιο στον σύνδεσμο βίντεο στην οθόνη. Συνδέστε την άλλη άκρη με την
κάρτα γραφικών του υπολογιστή σας.
4. Συνδέστε το καλώδιο τροφοδοσίας στον (F) σύνδεσμο ρεύματος στην οθόνη. Συνδέστε την άλλη άκρη του καλωδίου τροφοδοσίας σε μια κατάλληλη
γειωμένη πηγή ισχύος.
(Α)
(Β)
(Γ)
(Δ)
(Ε)
(ΣΤ)
USB
Θύρα οθόνης
HDMI
DVI
VGA
Σύνδεσμος ρεύματος
Τοποθέτηση της οθόνης αφής της 3Μ
Σημείωση: Χρησιμοποιείτε πάντα τις οπές στήριξης κατά την ένωση των στηριγμάτων ή του βραχίονα στήριξης. Μην ανοίγετε επιπλέον οπές στη
μονάδα.
Επιλογή τοποθέτησης VESA
Κάθε μονάδα διαθέτει πρότυπο τοποθέτησης VESA στο πίσω μέρος για να καταστεί δυνατή η τοποθέτηση του βραχίονα.
Σημείωση: Για να αποφευχθεί ο κίνδυνος πιθανής βλάβης των ηλεκτρονικών μερών της οθόνης:
• Χρησιμοποιείτε πάντα τις οπές στήριξης VESA κατάλληλου μεγέθους όταν χρησιμοποιείτε μια προσάρτηση βραχίονα. (Δείτε τον πίνακα για το
σωστό μέγεθος VESA.) Μην ανοίγετε επιπλέον οπές στη μονάδα για να τοποθετήσετε πλάκες σε άλλες θέσεις.
• Μη χρησιμοποιείτε βίδες μεγαλύτερες από όσο ορίζεται στον πίνακα, καθώς υπάρχει κίνδυνος βλάβης των ηλεκτρονικών μερών της οθόνης.
• Εάν επιλέξετε να χρησιμοποιήσετε έναν βραχίονα VESA ή μια βάση στήριξης επιτοίχιας εγκατάστασης UL βεβαιωθείτε για την επάρκεια της
δυνατότητας αντοχής του βάρους του φορτίου.
• Ακολουθήστε τις οδηγίες του κατασκευαστή που περιλαμβάνονται μαζί τη συσκευή τοποθέτησης για να τοποθετήσετε σωστά την οθόνη σας.
Μοντέλο
Οθόνης Αφής
της 3M™
Διαστάσεις
τοποθέτησης
VESA (mm)
Μέγεθος
βίδας &
Μέγιστο
μήκος (mm)
Βάρος
Κιτ
παρελκομένων
υλικού
M1500SS
75 Χ 75
Μ4 X 8
7,4 κιλά
(16,3 λίβρες)
C1500SS
75 Χ 75
Μ4 X 8
4.2 κιλά
(9,2 λίβρες)
X
M1700SS
100 Χ 100
Μ4 X 8
8,6 κιλά
(18,9 λίβρες)
M1866PW
100 Χ 100
Μ4 X 10
4,9 κιλά
(10,8 λίβρες)
M2167PW
100 Χ 100
Μ4 X 10
6,4 κιλά
(14,1 λίβρες)
C2167PW
100 Χ 100
Μ4 X 8
5,7 κιλά
(12,6 λίβρες)
X
C2234SW
100 Χ 100
Μ4 X 8
6,4 κιλά
(14,0 λίβρες)
M2467PW
100 Χ 100
Μ4 X 10
6,6 κιλά
(14,6 λίβρες)
M2767PW
100 Χ 100, 100 Χ
200
Μ4 X 10
7,7 κιλά
(17,0 λίβρες)
C3266PW
200 Χ 200
Μ4 X 8
15 κιλά
(33 λίβρες)
X
C4267PW
400 Χ 400
Μ6 X 16
23 κιλά
(50,7 λίβρες)
C4667PW
400 Χ 400
Μ6 X 16
26 κιλά
(57,3 λίβρες)
C5567PW
400 Χ 400
Μ6 X 16
40 κιλά
(88,2 λίβρες)
C6587PW
400 Χ 400
Μ8 X 20
64 κιλά
(141,1 λίβρες)

3M C3266PW Specifications

General

Brand	3M
Model	C3266PW
Category	Monitor
Language	English
