A 3M Touch Systems, Inc. tulajdonát képező információk 50

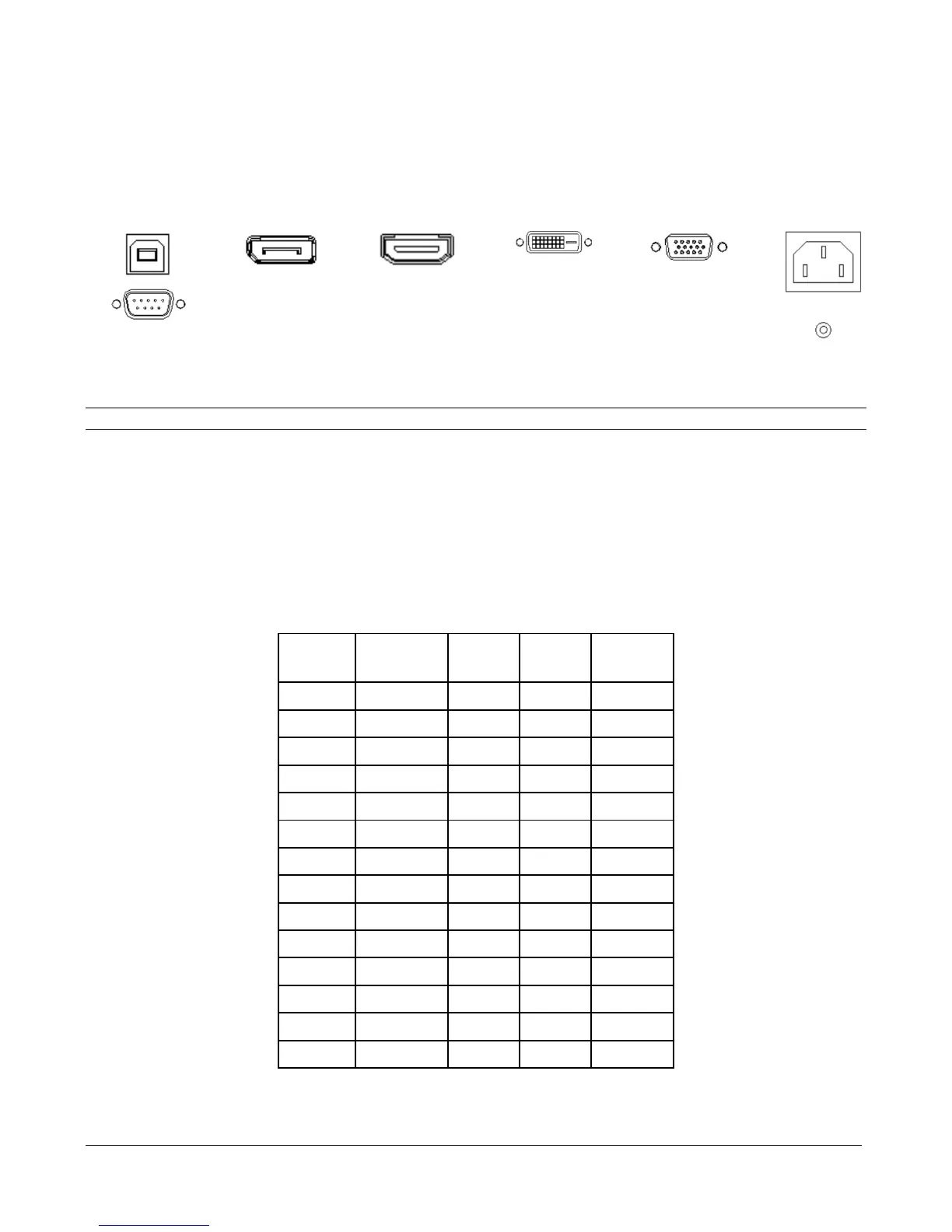

A 3M™ érintőkijelző csatlakoztatása
1. Kapcsolja ki a számítógépét. Mielőtt egy eszközt csatlakoztatna vagy leválasztana, mindig kapcsolja ki a számítógépet.
2. Csatlakoztassa az (A) USB- vagy a soros kábelt a számítógépen lévő porthoz, majd a kijelző hátlapján csatlakoztassa a kábel másik végét.
3. Csatlakoztassa a (B) Displayport- vagy a (C) HDMI- vagy a (D) DVI- vagy az (E) VGA-kábelt a videocsatlakozóhoz a kijelzőn. Csatlakoztassa a kábel
másik végét a számítógép videokártyájához.
4. Csatlakoztassa a hálózati kábelt az (F) hálózati csatlakozóhoz a kijelzőn. Csatlakoztassa a hálózati kábel másik végét megfelelően földelt áramforráshoz.
A 3M érintőkijelző felszerelése
Megjegyzés: A konzolok vagy a karos tartó szereléséhez mindig a szerelőfuratokat használja. Ne fúrjon további furatokat a berendezésbe.
VESA szerelési opció
Mindegyik kijelző hátoldalán van egy VESA szerelési séma, amelynek segítségével lehetővé válik a karos tartó alkalmazása.
Megjegyzés: Azon kockázat megelőzése érdekében, hogy a kijelzőhöz tartozó elektronika esetleges sérüljön:
• Karos tartó alkalmazásakor mindig a megfelelő VESA-méretű szerelőfuratokat használja. (A helyes VESA-méret meghatározásához lásd a táblázatot.)
A lemezeknek más helyen történő felszereléséhez ne fúrjon további furatokat a berendezésbe.
• Ne használjon a táblázatban előírtaknál hosszabb csavarokat, mert azok esetleg kárt tehetnek a kijelző belsejében lévő elektronikában.
• Ha a VESA-tartó vagy az UL-listán szereplő falikonzol alkalmazása mellett döntene, biztosítani kell a megfelelő teherbírást.
• A kijelző megfelelő felszerelése érdekében tartsa be a gyártónak a felerősítő eszközhöz mellékelt utasításait.
A 3M™
érintőkijelző
modelljei
VESA szerelési
méretek (MM)
Csavarméret
és max.
hosszúság
(MM)
