3M C3266PW Quick Start Guide

Informazioni proprietarie di 3M Touch Systems, Inc. 54

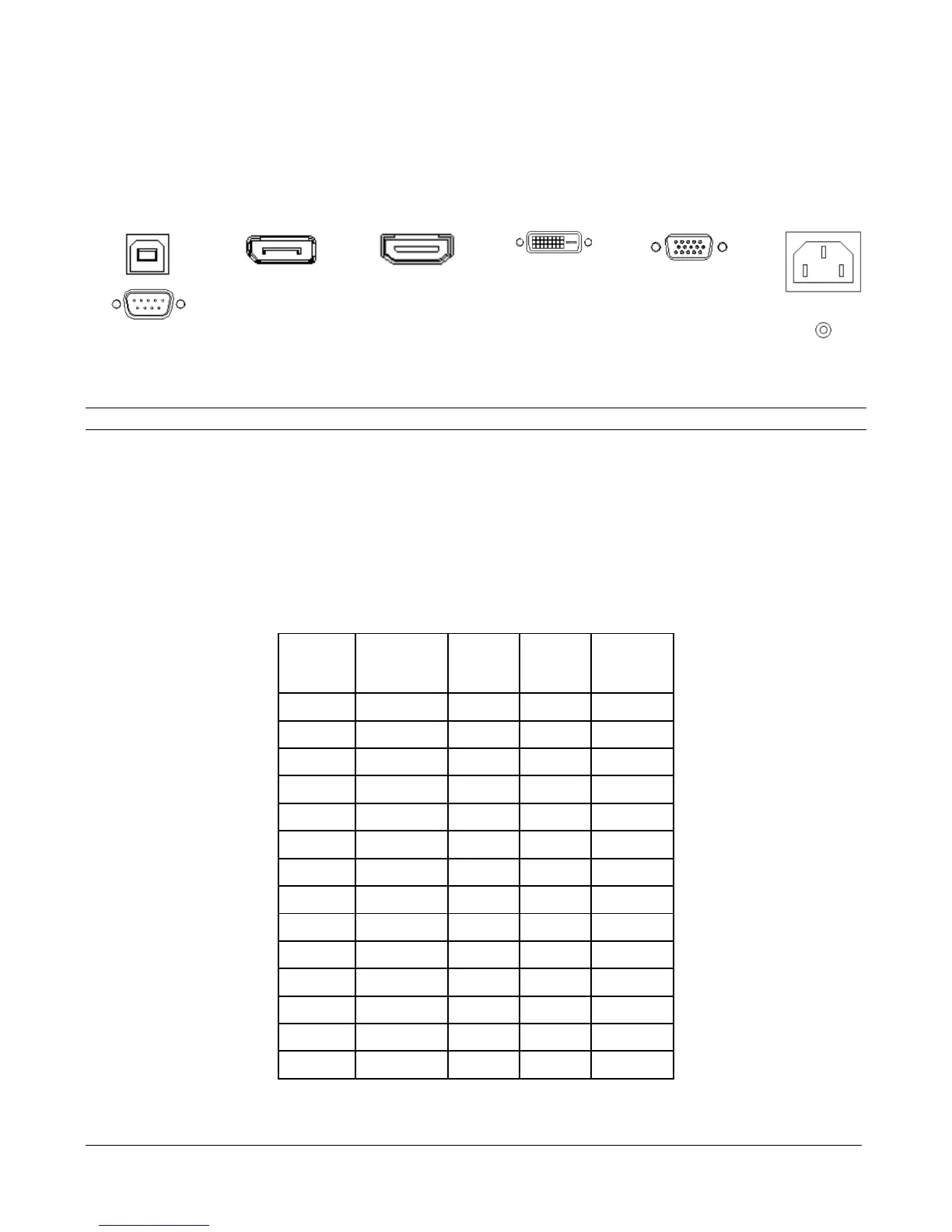

Collegamento del Display Touch 3M™
1. Spegnere l'interruttore del computer. Prima di collegare o scollegare qualsiasi periferica, è sempre opportuno spegnere il computer.
2. Collegare il cavo USB o seriale (A) alla porta disponibile sul computer e collegare l’altra estremità alla porta sul retro del display.
3. Collegare il cavo (B) Displayport o (C) HDMI o (D) DVI o (E) VGA all'uscita video sul display. Collegare l'altra estremità all'uscita della scheda video
del computer.
4. Collegare il cavo di alimentazione al connettore (F) del display. Inserire l'altra estremità in una presa di corrente con adeguata messa a terra.
(A)
(B)
(C)
(D)
(E)
(F)
USB
Porta display
HDMI
DVI
VGA
Connettore
Montaggio del Display Touch 3M
Nota: Utilizzare sempre i fori di montaggio per il montaggio su braccio o staffe. Non effettuare ulteriori fori nell’unità.
Opzione di montaggio VESA
Il display è dotato del modello per il montaggio VESA sull’alloggiamento posteriore che consente il montaggio su braccio.
Nota: per prevenire il rischio di potenziali danni alle parti elettroniche del display:
• Utilizzare sempre fori di montaggio VESA di dimensioni adeguate per il montaggio su braccio. (Vedere la tabella per la misura VESA corretta.) Non
effettuare ulteriori fori nell’unità per montare le piastre in altre posizioni.
• Non utilizzare viti di lunghezza superiore a quanto indicato nella tabella, poiché potrebbero danneggiare le parti elettroniche all’interno del display.
• Se si decide di utilizzare un montaggio VESA o una staffa per il montaggio su parete omologata UL, garantire un'adeguata capacità di peso/carico.
• Per fissare il display correttamente, seguire le istruzioni del produttore fornite con il dispositivo di montaggio.
Modelli
Display Touch
3M™
Dimensioni di
montaggio VESA
(mm)
Dimensione
vite e
lunghezza
massima
(mm)
Peso
Kit accessori
hardware
M1500SS
75 x 75
M4 x 8
7,4 kg
(16,3 lb)
C1500SS
75 x 75
M4 x 8
4,2 kg
(9,2 lb)
x
M1700SS
100 x 100
M4 x 8
8,6 kg
(18,9 lb)
M1866PW
100 x 100
M4 x 10
4,9 kg
(10,8 lb)
M2167PW
100 x 100
M4 x 10
6,4 kg
(14,1 lb)
C2167PW
100 x 100
M4 x 8
5,7 kg
(12,6 lb)
x
C2234SW
100 x 100
M4 x 8
6,4 kg
(14,0 lb)
M2467PW
100 x 100
M4 x 10
6,6 kg
(14,6 lb)
M2767PW
100 x 100, 100 x
200
M4 x 10
7,7 kg
(17,0 lb)
C3266PW
200 x 200
M4 x 8
15 kg
(33 lb)
x
C4267PW
400 x 400
M6 x 16
23 kg
(50,7 lb)
C4667PW
400 x 400
M6 x 16
26 kg
(57,3 lb)
C5567PW
400 x 400
M6 x 16
40 kg
(88,2 lb)
C6587PW
400 x 400
M8 x 20
64 kg
(141.1 lb)
