3M C3266PW Quick Start Guide

3M Touch Systems, Inc. Patentēta informācija 62
3M™ skārienjutīgā displeja pieslēgšana
1. Izslēdziet datora strāvas padeves slēdzi. Pirms ierīces pieslēgšanas vai atslēgšanas vienmēr izslēdziet datoru.
2. Pieslēdziet (A) USB vai sērijas kabeli pieejamajā datora pieslēgvietā un iespraudiet otru galu displeja aizmugurē.
3. Savienojiet (B) Displayport vai (C) HDMI vai (D) DVI vai (E) VGA kabeli ar displeja video savienotāju. Otru galu pievienojiet video kartei savā
datorā.
4. Savienojiet elektrības padeves kabeli ar (F) displeja elektrības savienotāju. Otru elektrības kabeļa galu pievienojiet atbilstoši iezemētam strāvas avotam.

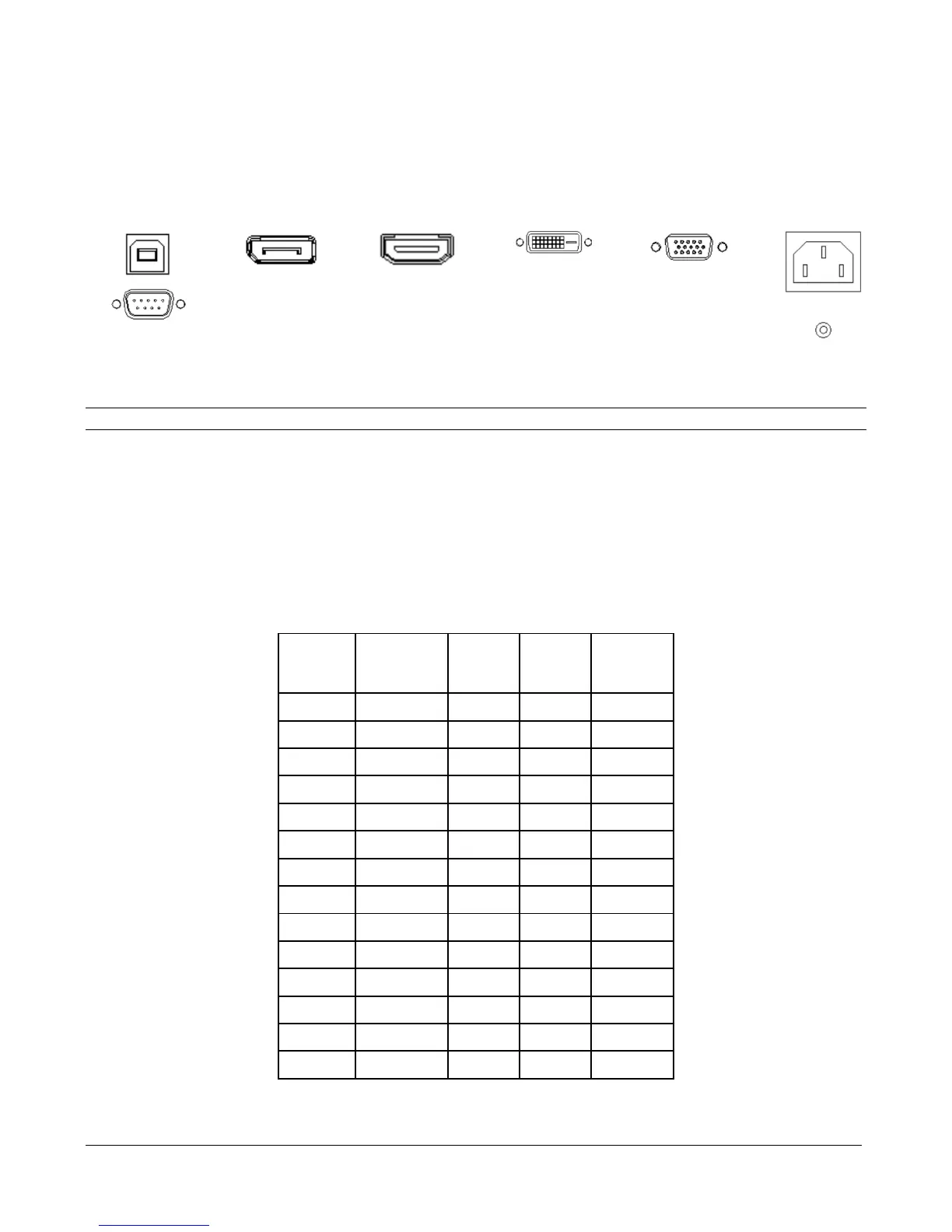

(A)
(B)
(C)
(D)
(E)
(F)
USB
Displayport
HDMI
DVI
VGA
Elektrības savienotājs
3M™ skārienjutīgā displeja montāža
Piezīme. Piestiprinot kronšteinus vai montāžas kronšteinu, vienmēr izmantojiet montāžas caurumus. Neurbiet papildu caurumus ierīcē.
VESA montāžas opcija
Katra displeja aizmugurē atrodas VESA montāžas shēma, kas paredzēta kronšteina montāžai.
Piezīme. Lai izvairītos no iespējamiem displeja elektronikas bojājumiem:
• Izmantojot kronšteina stiprinājumu, vienmēr lietojiet atbilstoša izmēra VESA montāžas caurumus. (pareizo VESA izmēru skatiet tabulā.) Neurbiet
iekārtā papildu caurumus, lai uzstādītu plāksnes citās vietās.
• Neizmantojiet skrūves, kas ir garākas par tabulā noteikto, tās var sabojāt displeja iekšpusē esošo elektroniku.
• Ja izvēlaties lietot VESA kronšteinu vai UL sarakstā esošu montāžas kronšteinu, nodrošiniet pietiekamu svara slodzes attiecību.
• Lai pareizi uzstādītu displeju, ievērojiet lietotāja norādījumus, kas iekļauti montāžas ierīces komplektā.
3M™
skārienjutīgā
displeja
modeļi
VESA montāžas
izmēri (MM)
Skrūvju
izmērs un
maksimālais
garums
(mm)
Svars
Aparatūras
piederumu
komplekts
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)
