„3M Touch Systems, Inc.“ nuosavybės teise priklausanti informacija 66
3M™ jutiklinio ekrano prijungimas
1. Išjunkite kompiuterio maitinimą. Prieš prijungdami ar išjungdami bet kokį įrenginį visada išjunkite kompiuterį.
2. Prijunkite vieną (A) USB arba nuosekliosios jungties kabelio galą prie laisvo lizdo kompiuteryje, o kitą kabelio galą – ekrano nugarėlėje.
3. Prijunkite (B) ekrano prievadą ar (C) HDMI ar (D) DVI ar (E) VGA kabelį prie ekrano vaizdo jungties. Prijunkite kitą kabelio galą prie kompiuterio
vaizdo plokštės.
4. Prijunkite maitinimo laidą prie ekrano maitinimo jungties (F). Kitą maitinimo laido galą įjunkite į tinkamai įžemintą tinklo lizdą.

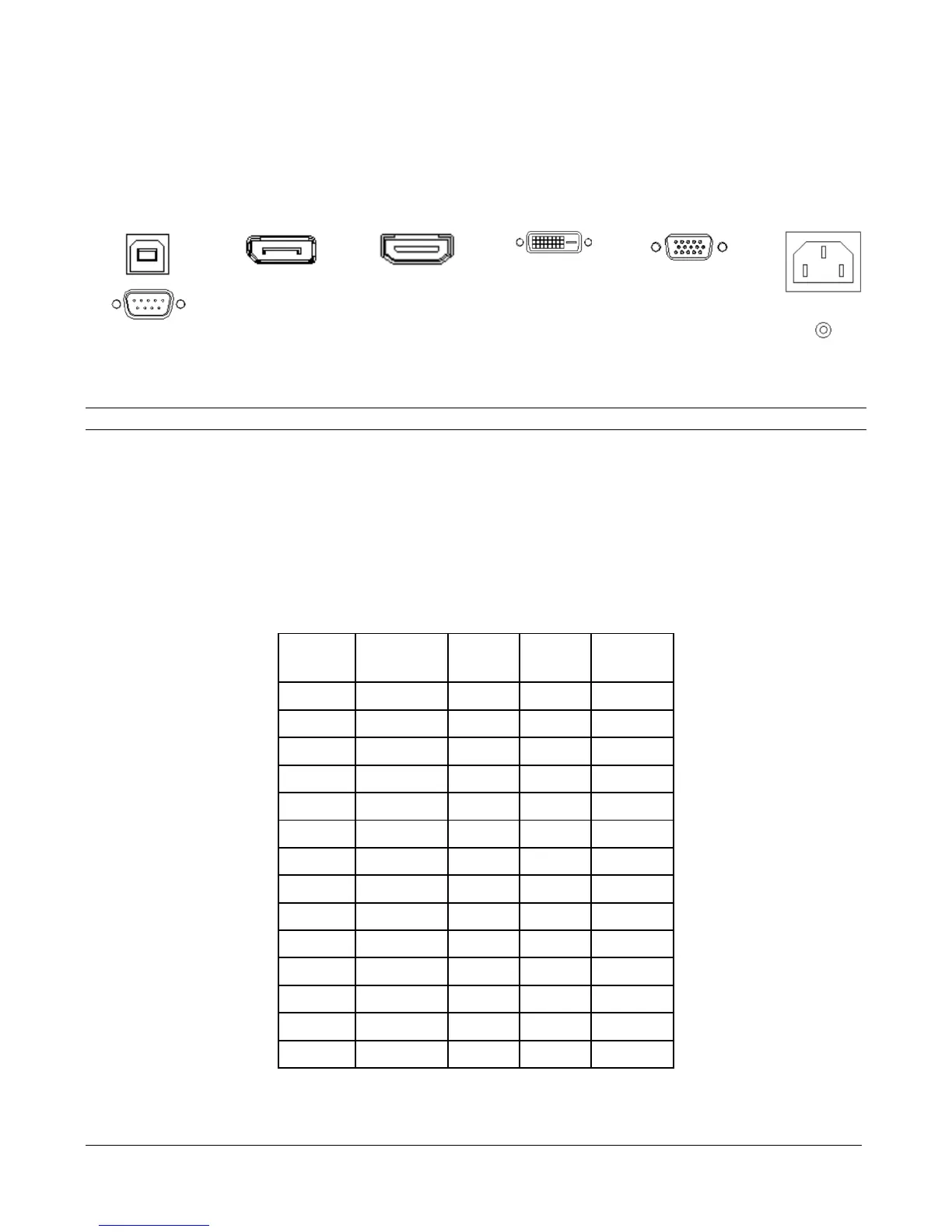

(A)
(B)
(C)
(D)
(E)
(F)
USB
Ekrano prievadas
HDMI
DVI
VGA
Maitinimo jungtis
3M™ jutiklinio ekrano montavimas
Pastaba. Tvirtindami rėmus ar sukamąjį laikiklį naudokite montavimo angas. Negręžkite papildomų angų įrenginyje.
VESA montavimo parinktis
Kiekvieno įrenginio galinėje dalyje yra VESA montavimo schema, leidžianti sumontuoti sukamąjį laikiklį.
Pastaba. Siekiant išvengti galimo ekrano elektronikos pažeidimo:
• Visada naudokite atitinkamo dydžio VESA montavimo angas, kai tvirtinate sukamąjį laikiklį. (VESA dydžio ieškokite lentelėje.) Jokiu būdu
negręžkite papildomų angų rėme ir netvirtinkite plokščių kitose vietose.
• Nenaudokite varžtų, kurie yra didesni už nurodytus lentelėje; jie gali pažeisti vidinę ekrano elektroniką.
• Jei pasirinkote naudoti VESA laikiklį ar UL sąraše pateiktą tvirtinimo sienoje laikiklį, būtinai pasirinkite tinkamą apkrovą.
• Norėdami tinkamai pritvirtinti ekraną, vadovaukitės gamintojo nurodymais, pateiktais kartu su montavimo įtaisu.
3M™
jutiklinio
ekrano
modeliai
VESA montavimo
matmenys (MM)
Varžtų dydis
ir didž. ilgis
(MM)
Svoris
Techninės
įrangos priedų
rinkinys
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)
