3M C3266PW Quick Start Guide

Informacje zastrzeżone firmy 3M Touch Systems, Inc. 74

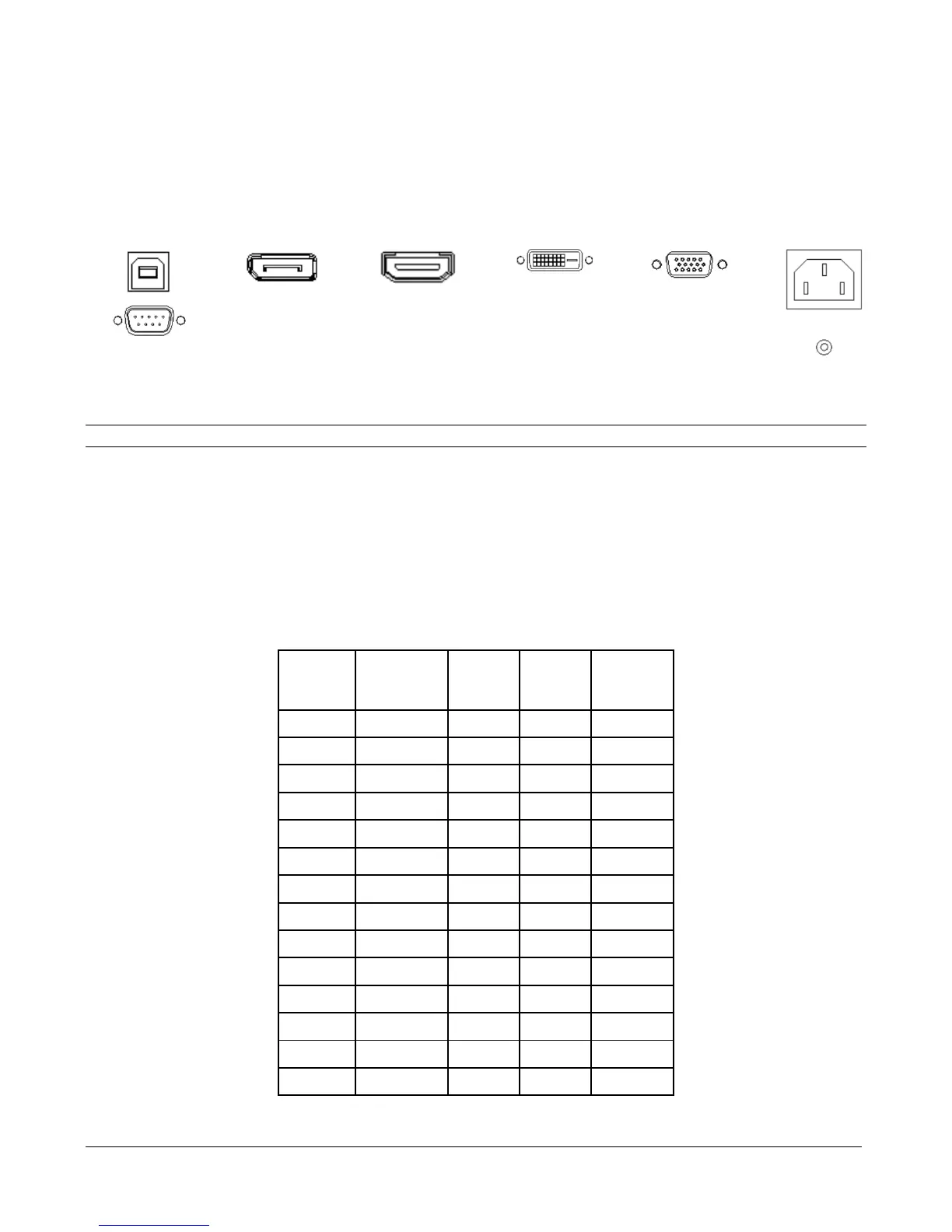

Podłączanie ekranu dotykowego 3M™
1. Wyłączyć wyłącznik zasilania na komputerze. Przed podłączeniem lub odłączeniem jakiegoś urządzenia zawsze wyłączyć komputer.
2. Podłączyć (A) kabel USB lub kabel szeregowy do wolnego portu w komputerze, a jego drugi koniec podłączyć z tyłu ekranu dotykowego.
3. Podłączyć kabel (B) DisplayPort lub (C) HDMI lub (D) DVI lub (E) VGA do złącza wideo ekranu dotykowego. Podłączyć drugi koniec kabla do karty
graficznej komputera.
4. Podłączyć przewód zasilania do (F) złącza zasilania ekranu dotykowego. Podłączyć drugi koniec przewodu zasilającego do odpowiednio uziemionego
źródła zasilania.
(A)
(B)
(C)
(D)
(E)
(F)
USB
DisplayPort
HDMI
DVI
VGA
Złącze zasilania
Montaż ekranu dotykowego 3M
Ważne: Podczas mocowania uchwytu lub ramienia zawsze używać otworów montażowych. Nie nawiercać dodatkowych otworów w urządzeniu.
Opcja mocowania na uchwycie w standardzie VESA
Z tyłu urządzenia znajdują się otwory montażowe w standardzie VESA umożliwiające zamocowanie ramienia montażowego.
Ważne: Aby uniknąć ryzyka potencjalnego uszkodzenia elektroniki ekranu dotykowego:
• Ramię montażowe zawsze montować z użyciem właściwych otworów montażowych VESA (patrz tabela odpowiednich rozmiarów VESA). Nie
nawiercać dodatkowych otworów w urządzeniu w celu zamontowania płytek w innym miejscu.
• Nie używać wkrętów o długości przekraczającej wymiary podane w tabeli, gdyż potencjalnie mogą one uszkodzić elektronikę wewnątrz ekranu.
• W przypadku stosowania uchwytu VESA lub uchwytu ściennego z certyfikatem UL zapewnić adekwatną zdolność obciążeniową.
• Aby prawidłowo zamocować ekran dotykowy, przestrzegać instrukcji producenta załączonych do uchwytu montażowego.
Modele
ekranów
dotykowych
3M™
Uchwyt VESA
wymiary (mm)
Rozmiar i
maks.
długość
wkrętów
(mm)
Masa
Zestaw
akcesoriów
montażowych
M1500SS
75 x 75
M4 x 8
7,4 kg
(16,3 lbs)
C1500SS
75 x 75
M4 x 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 x 100
M4 x 8
8,6 kg
(18,9 lbs)
M1866PW
100 x 100
M4 x 10
4,9 kg
(10,8 lbs)
M2167PW
100 x 100
M4 x 10
6,4 kg
(14,1 lbs)
C2167PW
100 x 100
M4 x 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 x 8
6,4 kg
(14,0 lbs)
M2467PW
100 x 100
M4 x 10
6,6 kg
(14,6 lbs)
M2767PW
100 x 100, 100 x
200
M4 x 10
7,7 kg
(17,0 lbs)
C3266PW
200 x 200
M4 x 8
15 kg
(33 lbs)
X
C4267PW
400 x 400
M6 x 16
23 kg
(50,7 lbs)
C4667PW
400 x 400
M6 x 16
26 kg
(57,3 lbs)
C5567PW
400 x 400
M6 x 16
40 kg
(88,2 lbs)
C6587PW
400 x 400
M8 x 20
64 kg
(141,1 lbs)
