3M C3266PW Quick Start Guide

Информация, собственост на 3M Touch Systems 6

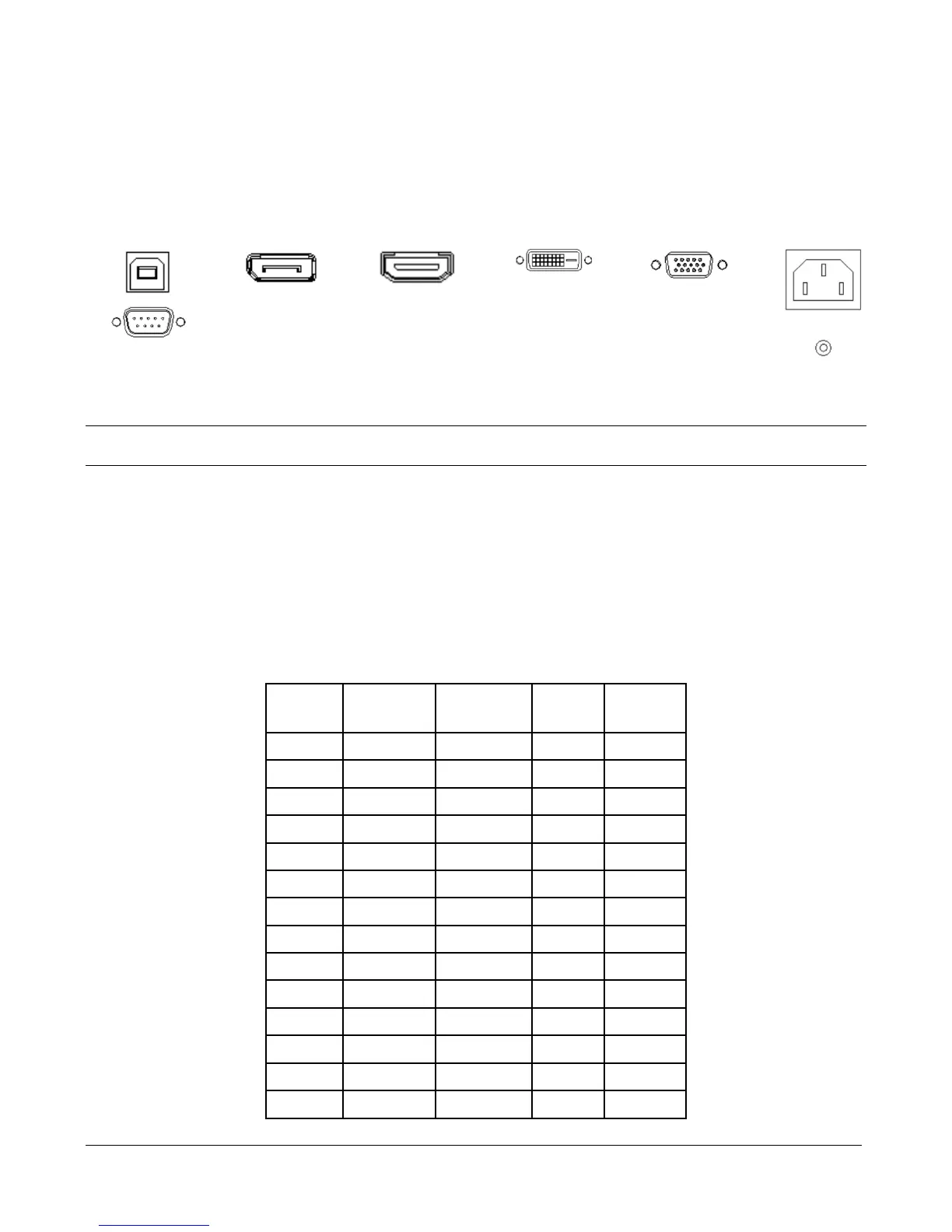

Свързване на 3M™ сензорния дисплей
1. Изключете компютъра от бутона. Компютърът трябва да е изключен винаги, когато се свързва или откача някакво устройство.
2. Свържете (А) USB или серийния кабел към някой порт на Вашия компютър и другия му край към задната част на дисплея.
3. Свържете един от кабелите (В) Дисплей порт, (С) HDMI, (D) DVI или (E) VGA към видео интерфейса на дисплея. Свържете другия край към
видео картата на компютъра.
4. Свържете захранването към (F) конектора за захранване нс дисплея. Свържете другия край на захранващия кабел към подходящо заземен
източник на захранване.
(A)
(B)
(C)
(D)
(E)
(F)
USB
Дисплей порт
HDMI
DVI
VGA
захранване
Монтаж на 3М сензорния дисплей
Забележка: При закачването на скобите или монтажните рамена, винаги използвайте монтажните отвори. Не пробивайте допълнителни дупки в
устройството.
Опция за монтаж VESA
Всеки дисплей има монтажни отвори за монтаж VESA на гърба, за да позволи монтирането върху рамо.
Забележка: За да избегнете риска от потенциални щети по електрониката на дисплея:
• Винаги използвайте подходящи монтажни отвори за монтаж VESA, когато използвате окачване върху рамо. (виж таблицата за правилните
размери на отворите.) Не пробивайте допълнителни дупки в устройството, за да монтирате планките на друго място.
• Не използвайте винтове, по-дълги от показаното в таблицата, тъй като те биха могли да увредят електрониката във вътрешността на
дисплея.
• Ако използвате монтаж VESA или скоба за монтиране на стена, осигурете достатъчна носимост
• За да монтирате правилно Вашия дисплей, спазвайте инструкциите на производителя, приложени към монтажната шина.
3M™
сензорен
дисплей
модел
Монтажни
размери VESA
(MM)
Размер на
болтовете и
максимална
дължина (MM)
Тегло
Помощен
комплект
инструменти
M1500SS
75 X 75
M4 X 8
7.4 кг
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4.2 кг
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8.6 кг
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4.9 кг
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6.4 кг
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5.7 кг
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6.4 кг
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6.6 кг
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7.7 кг
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 кг
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 кг
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 кг
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 кг
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 кг
(141,1 lbs)
