3M C3266PW Quick Start Guide

Informaţii proprietatea 3M Touch Systems, Inc. 82

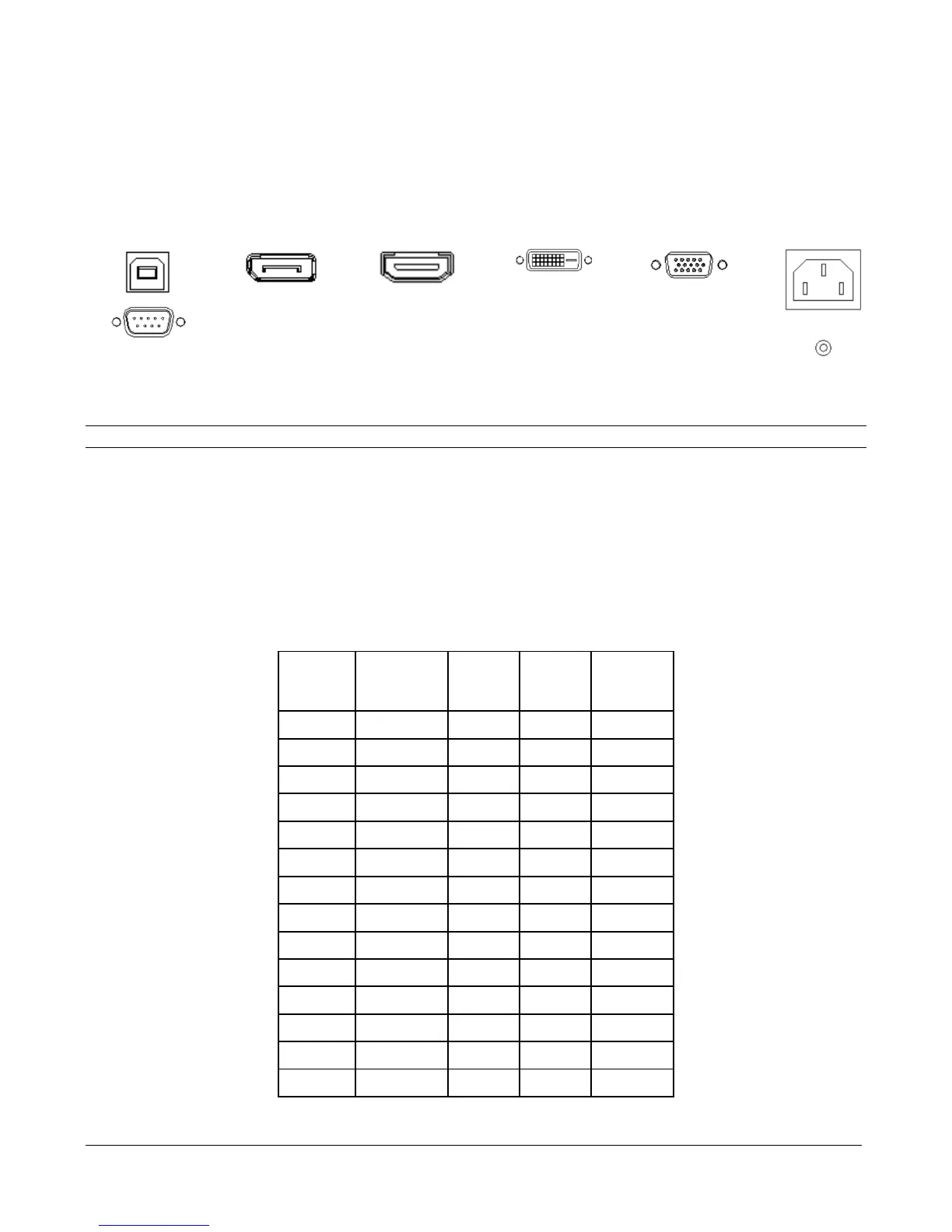

Conectarea afişajului tactil 3M™
1. Opriţi comutatorul electric de pe computer. Întotdeauna trebuie să opriţi computerul înainte de a conecta sau deconecta un dispozitiv.
2. Conectaţi cablul USB (A) sau serial la portul disponibil al computerului şi introduceţi celălalt capăt în partea din spate a afişajului.
3. Conectaţi fie portul afişajului (B) sau cablul (C) HDMI sau (D) DVI sau (E) VGA la conectorul video de pe afişaj. Conectaţi celălalt capăt la cardul
video al computerului.
4. Conectaţi cablul electric la conectorul electric (F) al afişajului. Conectaţi celălalt capăt al cablului electric de alimentare la o sursă electrică împământată
corespunzător.
(A)
(B)
(C)
(D)
(E)
(F)
USB
Portul afişajului
HDMI
DVI
VGA
Conector electric
Montarea afişajului tactil 3M
Observaţie: La fixarea consolelor sau a suportului braţului folosiţi întotdeauna orificiile de montaj. Nu realizaţi orificii suplimentare în unitate.
Opţiunea de montaj VESA
Fiecare afişaj are un şablon de montaj VESA pe partea din spate pentru a face posibilă montarea braţului.
Observaţie: Pentru a evita riscul de avariere potenţială la elementele electronice ale afişajului:
• Folosiţi întotdeauna orificiile de montaj VESA corect dimensionate când folosiţi o anexă braţ. (Vezi tabelul pentru dimensiunea corectă VESA.) Nu
realizaţi orificii suplimentare în unitate pentru a monta plăcile în alte locuri.
• Nu folosiţi şuruburi mai lungi decât cele specificate în tabel, întrucât acestea ar putea avaria elementele electronice din interiorul afişajului.
• Dacă alegeţi să folosiţi un suport VESA sau un suport pentru montaj pe perete clasificat UL, asiguraţi capacitatea adecvată de încărcare.
• Pentru fixarea corectă a afişajului, respectaţi instrucţiunile producătorului incluse în dispozitivul de montaj.
Modelele
afişajului
tactil 3M™
Dimensiuni de
montaj VESA
(MM)
Dimensiunea
şurubului şi
lungimea
maximă
(MM)
Greutate
Set de accesorii
hardware
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)
