Подключение сенсорного дисплея 3M™
1. Отключить питание компьютера. Пред подключением или отключением устройства необходимо всегда выключать компьютер.
2. Подключить последовательный кабель или кабель USB (A) к свободному порту компьютера, второй конец кабеля вставить в порт на задней
стороне дисплея.
3. Подключить кабель (B) Displayport или (C) HDMI или (D) DVI или (E) VGA к видеогнезду на дисплее. Подключить второй конец кабеля к
видеоплате компьютера.
4. Подключить шнур питания к разъему питания (F) дисплея. Подключить второй конец шнура питания к соответствующим образом
заземленному источнику питания.

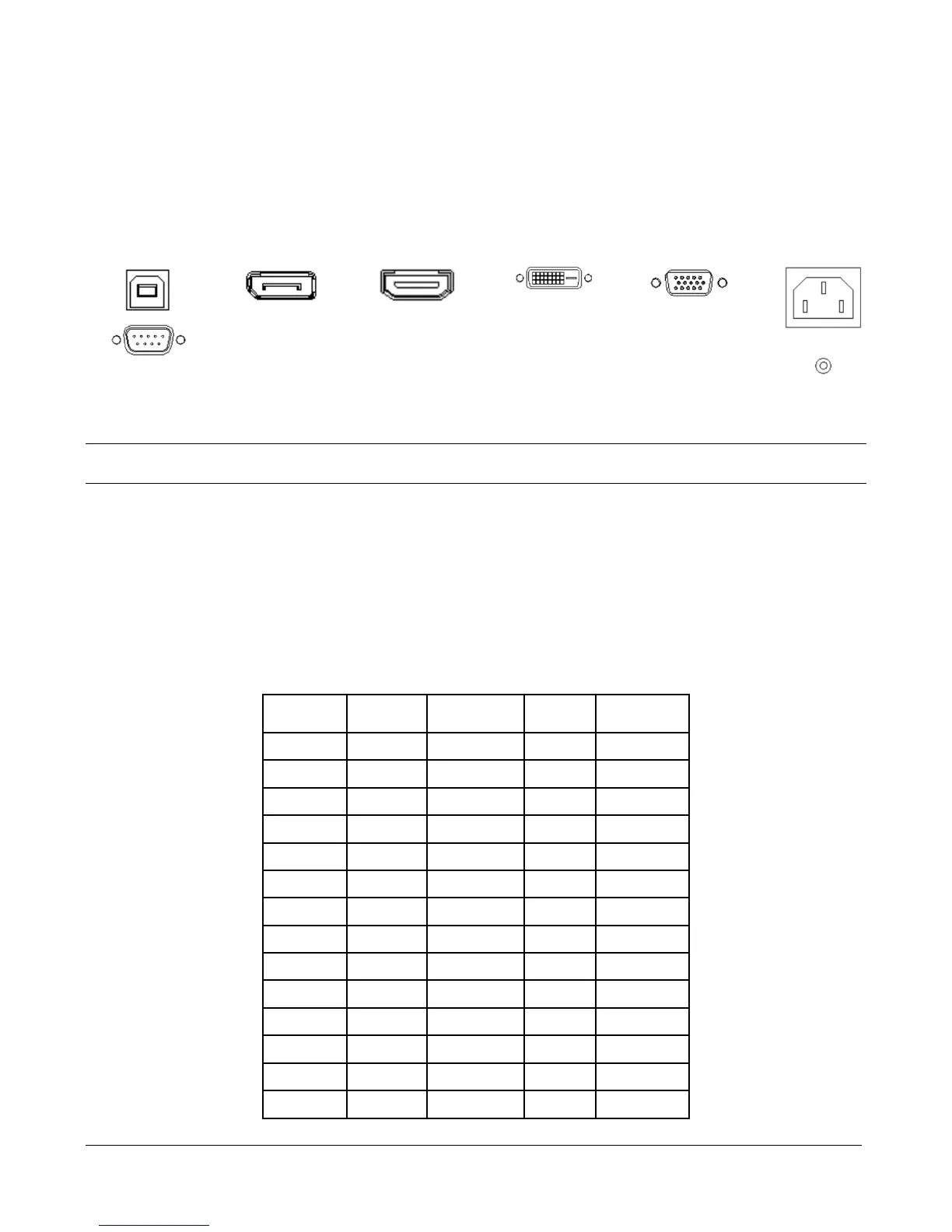

(A)
(B)
(C)
(D)
(E)
(F)
USB
Displayport
HDMI
DVI
VGA
Разъем питания
Монтаж сенсорного дисплея 3M
Примечание. При закреплении кронштейнов или монтажного рычага всегда использовать монтажные отверстия. Не высверливать в блоке
дополнительные отверстия.
Монтаж типа VESA
Для крепления на рычаге на задней стороне каждого дисплея располагаются крепежные элементы VESA.
Примечание. Для предотвращения риска потенциального повреждения электронных компонентов дисплея:
• При креплении на рычаг всегда использовать монтажные отверстия VESA соответствующего размера. (Правильные размеры VESA
приведены в таблице). Не высверливать в блоке дополнительные отверстия для монтажа пластин в других точках.
• Не использовать винты, длина которых превышает указанные в таблице значения. Они могут повредить электронные компоненты,
расположенные внутри дисплея.
• При использовании монтажных устройств VESA или указанных UL кронштейнов для настенного монтажа убедиться в их соответствующей
несущей способности.
• Для правильного крепления на дисплее следовать указаниям изготовителя монтажных устройств.
Модели
сенсорных
дисплеев 3M™
Монтажные
размеры
VESA (мм)
Размер винта и
максимальная
длина (ММ)
Вес
Комплект
вспомогательных
компонентов
M1500SS
75 X 75
M4 x 8
7,4 кг
(16,3 фунта)
C1500SS
75 X 75
M4 x 8
4,2 кг
(9,2 фунта)
X
M1700SS
100 X 100
M4 x 8
8,6 кг
(18,9 фунта)
M1866PW
100 X 100
M4 x 10
4,9 кг
(10,8 фунта)
M2167PW
100 X 100
M4 x 10
6,4 кг
(14,1 фунта)
C2167PW
100 X 100
M4 x 8
5,7 кг
(12,6 фунта)
X
C2234SW
100 X 100
M4 x 8
6,4 кг
(14,0 фунта)
M2467PW
100 X 100
M4 x 10
6,6 кг
(14,6 фунта)
M2767PW
100 X 100, 100
X 200
M4 x 10
7,7 кг
(17,0 фунта)
C3266PW
200 X 200
M4 x 8
15 кг
(33 фунта)
X
C4267PW
400 X 400
M6 X 16
23 кг
(50,7 фунта)
C4667PW
400 X 400
M6 X 16
26 кг
(57,3 фунта)
C5567PW
400 X 400
M6 X 16
40 кг
(88,2 фунта)
C6587PW
400 X 400
M8 X 20
64 кг
(141,1 фунта)
