3M C3266PW Quick Start Guide

3M Touch Systems, Inc. chránené informácie 90

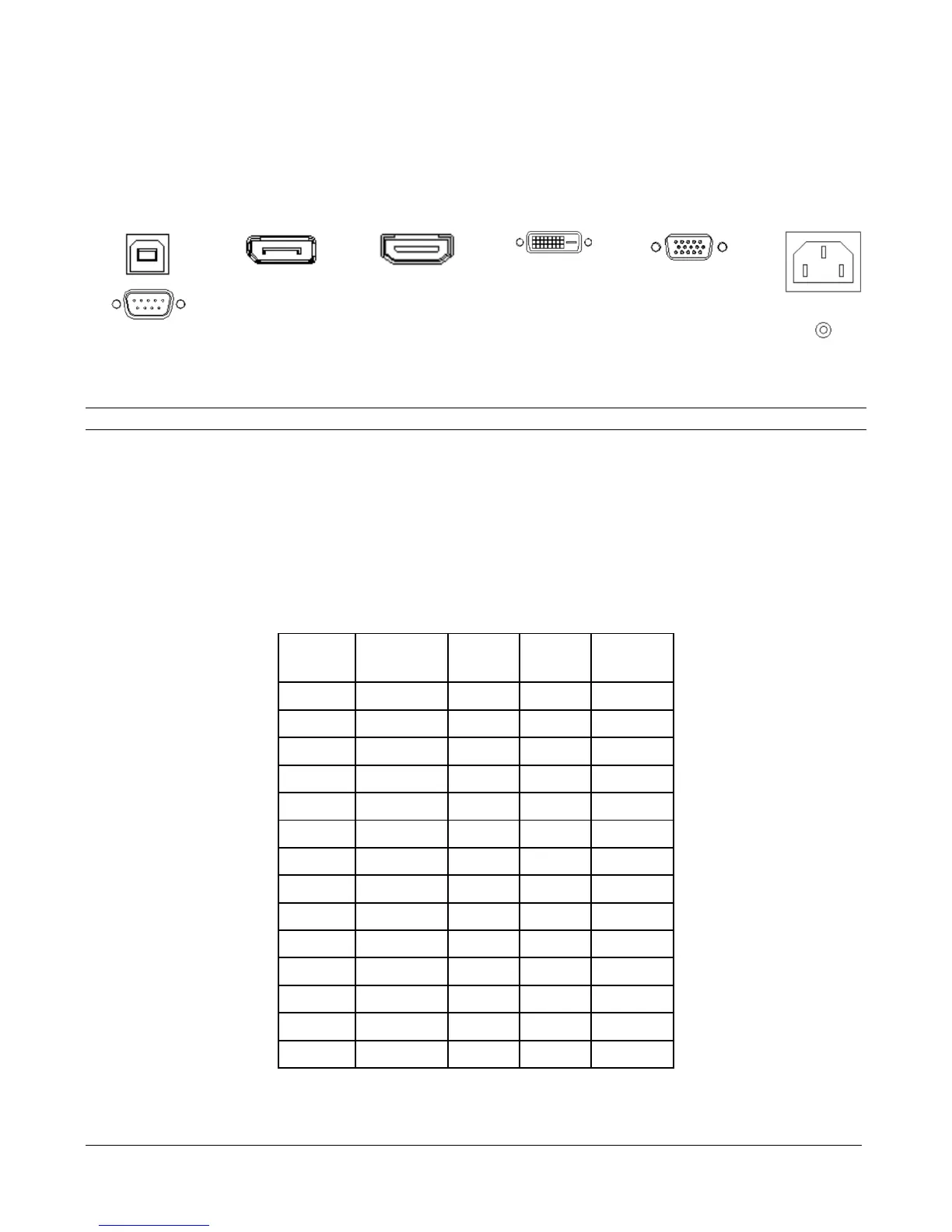

Pripojenie dotykového displeja 3M
1. Vypnite sieťový vypínač vášho počítača. Pred pripojením alebo odpojením zariadenia počítač vždy vypnite.
2. Pripojte (A) USB alebo sériový kábel do dostupného portu na vašom počítači a druhý koniec kábla zapojte do zadnej strany displeja.
3. Pripojte buď kábel (B) Displayportu alebo (C) HDMI alebo (D) DVI alebo(E) VGA do video konektoru na displeji. Druhý koniec kábla zapojte do
video karty vášho počítača.
4. Pripojte napájaciu šnúru do (F) napájacej zásuvky na displeji. Druhý koniec napájacej šnúry zapojte do vhodnej uzemnenej zásuvky.
(A)
(B)
C)
(D)
(E)
(F)
USB
Displayport
HDMI
DVI
VGA
Sieťový konektor
Montáž dotykového displeja 3M
Poznámka: Pri montáži ramena alebo montážnych konzol vždy používajte montážne otvory. Do zariadenia nevŕtajte ďalšie otvory.
Možnosti montáže VESA
Každý displej má na zadnej strane prípravu na montáž VESA na rameno.
Poznámka: Aby ste sa vyhli možnému poškodeniu elektroniky displeja:
• Pri montáži na rameno vždy používajte správne dimenzované montážne otvory VESA. (Pozri tabuľku so správnymi rozmermi VESA) Do montážnej
platničky nevŕtajte ďalšie diery na iných miestach.
• Nepoužívajte skrutky dlhšie ako určuje tabuľka, môžu poškodiť elektroniku vnútri displeja.
• Ak sa rozhodnete pre montáž VESA alebo jednu z uvedených montáží na stanovú konzolu, zohľadnite nosnosť.
• Pri správnej montáži vášho displeja postupujte podľa priloženého návodu výrobcu.
3M™
Dotykové
Modely
Montážne
rozmery VESA
(mm)
Dĺžky a
priemery
skrutiek
(mm)
Hmotnosť
Súprava
hardvérového
príslušenstva
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 libier)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 libier)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 libier)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 libier)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 libier)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 libier)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 libier)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 libier)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 libier)
C3266PW
200 X 200
M4 X 8
15 kg
(33 libier)
X
C4267PW
400 X 400
M6 X 1.0
23 kg
(50,7 libier)
C4667PW
400 X 400
M6 X 1.0
26 kg
(57,3 libier)
C5567PW
400 X 400
M6 X 1.0
40 kg
(88,2 libier)
C6587PW
400 X 400
M8 X 1.25
64 kg
(141,1 libier)
