3M C3266PW Quick Start Guide

Zaščitene informacije podjetja 3M Touch Systems, Inc. 94

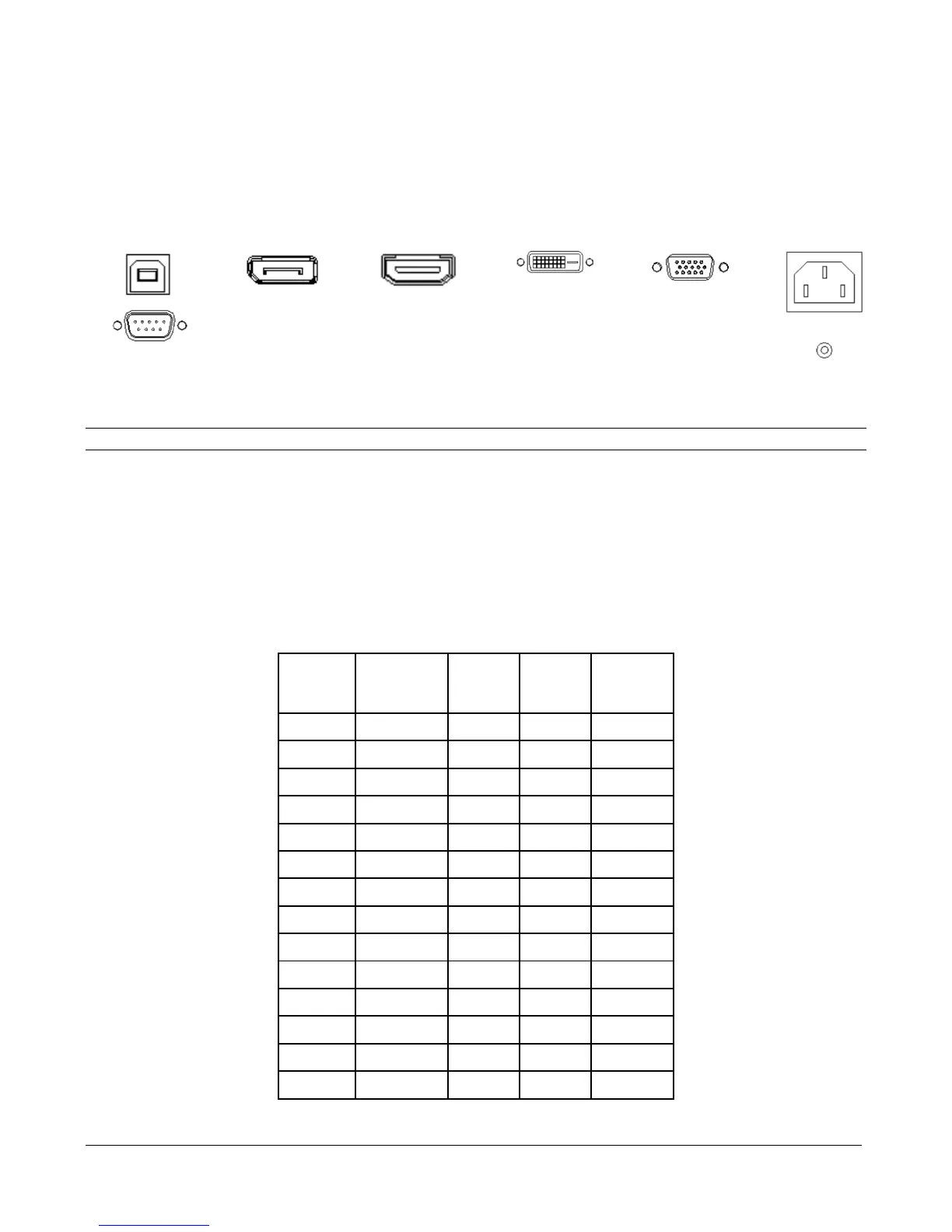

Priključitev zaslona na dotik 3M™
1. Na računalniku izključite stikalo za vklop. Pred priključitvijo ali izključitvijo naprave morate vedno ugasniti računalnik.
2. USB-kabel (A) ali serijsko izdelan kabel povežite s prostim priključkom na računalniku, drugi konec kabla pa vtaknite v priključek na zadnji strani
zaslona.
3. Z video priključkom na zaslonu povežite priključek zaslona (B), priključni kabel HDMI (C), DVI (D) ali VGA (E). Drugi konec povežite z video kartico
v računalniku.
4. Priključni kabel povežite s priključkom na zaslonu (F). Drugi konec priključnega kabla povežite z ustrezno ozemljenim virom energije.
(A)
(B)
(C)
(D)
(E)
(F)
USB
Vhod za zaslon
HDMI
DVI
VGA
Priključek na vir energije
Montaža zaslona na dotik 3M
Opomba: Ko pritrjujete nosilce ali roko, vedno uporabite montažne izvrtine. V enoto ne delajte dodatnih izvrtin.
Možnost montaže VESA
Da bi lahko pritrdili roko, ima vsak zaslon na zadnji strani vzorec za montažo VESA.
Opomba: Da bi se izognili tveganju morebitnih poškodb elektronike pri zaslonu:
• Ko uporabljate pritrditev s pomočjo roke, vedno uporabite ustrezno velikost izvrtin za montažo VESA. (Za ustrezno velikost pri montaži VESA glej
tabelo.) V enoto ne delajte dodatnih izvrtin, da bi lahko namestili plošče na druga mesta.
• Ne uporabljajte vijakov, daljših od vrednosti iz tabele, saj bi ti lahko poškodovali elektroniko znotraj zaslona.
• Če se odločite za montažo VESA ali nosilec za montažo na steno, skladen z UL (najmanjša obremenitev), se najprej prepričajte o njegovi nosilnosti.
• Za pravilno pritrditev zaslona sledite navodilom proizvajalca, ki so priložena opremi za montažo.
Modeli
zaslona na
dotik 3M™
Dimenzije za
montažo VESA (v
mm)
Velikost in
največja
dolžina
vijaka (v
mm)
Teža
Pripomočki za
montažo
M1500SS
75 X 75
M4 X 8
7,4 kg
(16,3 lbs)
C1500SS
75 X 75
M4 X 8
4,2 kg
(9,2 lbs)
X
M1700SS
100 X 100
M4 X 8
8,6 kg
(18,9 lbs)
M1866PW
100 X 100
M4 X 10
4,9 kg
(10,8 lbs)
M2167PW
100 X 100
M4 X 10
6,4 kg
(14,1 lbs)
C2167PW
100 X 100
M4 X 8
5,7 kg
(12,6 lbs)
X
C2234SW
100 X 100
M4 X 8
6,4 kg
(14,0 lbs)
M2467PW
100 X 100
M4 X 10
6,6 kg
(14,6 lbs)
M2767PW
100 X 100, 100 X
200
M4 X 10
7,7 kg
(17,0 lbs)
C3266PW
200 X 200
M4 X 8
15 kg
(33 lbs)
X
C4267PW
400 X 400
M6 X 16
23 kg
(50,7 lbs)
C4667PW
400 X 400
M6 X 16
26 kg
(57,3 lbs)
C5567PW
400 X 400
M6 X 16
40 kg
(88,2 lbs)
C6587PW
400 X 400
M8 X 20
64 kg
(141,1 lbs)

3M C3266PW Specifications

General

Brand	3M
Model	C3266PW
Category	Monitor
Language	English
