3M File Belt Sander - Page 44

3M
1
/8 in. to
3
/4 in. File Belt Sander 44 Revision 022514
Montagem e Remoção de Correia Abrasiva
Para instalar/remover a correia:
1. Desconecte a linha de ar.
2. Gire o engate da cobertura da correia para soltar a cobertura da
correia.
3. Gire a cobertura da correia para cima, expondo a roldana de trans-
missão.
4. Puxe para trás a montagem do braço de acompanhamento para obter
e manter uma folga na correia.
5. Remova e substitua a correia, e então solte a Montagem do Braço de
Acompanhamento para voltar o ter tensão na correia.
6. Gire a cobertura da correia para baixo, e gire o engate da cobertura
da correia para baixo, prendendo a cobertura da correia.
7. Conecte a linha de ar.
8. Ajuste o acompanhamento da correia girando o botão para a direita
ou para a esquerda como necessário, enquanto a máquina estiver
funcionando.
Ajuste do acompanhamento da correia
Para ajustar o acompanhamento da correia:
1. Enquanto a ferramenta está funcionando, gire o botão de
acompanhamento para a direita ou para a esquerda, para que a
correia abrasiva funcione centrada sobre a roda do braço de contato.
(Veja a Fig. 2)
2. Sempre aplique o lado de retorno da correia à peça de trabalho para
manter o acompanhamento correto.
A
B
C
Ajuste do Alojamento da Correia e da
Posição do Cabo
Para ajustar a posição do alojamento da correia:
1. Desconecte a linha de ar.
2. Solte os parafusos de cobertura M4 “A” e “B”: (Veja a Fig. 4)
3. Gire o Alojamento da Correia para a posição desejada. Os detentores
indicam as posições dentro de uma amplitude de 360 graus.
4. Aperte os parafusos de cobertura M4 “A” e “B”:
Para ajustar a posição do cabo/alavanca:
1. Desconecte a linha de ar.
2. Solte os parafusos de cobertura M4 “B” e “C”: (Veja a Fig. 4)
3. Rotate the Handle/Lever to the desired position. Detents indicate the
positions within a 360 degree range.
4. Aperte os parafusos de cobertura M4 “B” e “C”:
Montagem e remoção dos braços de
contato
Para instalar/trocar o braço de contato:
1. Desconecte a linha de ar.
2. Gire o engate da cobertura da correia para soltar a cobertura da
correia.
3. Gire a cobertura da correia para cima, expondo a roldana de
transmissão.
4. Puxe para trás a montagem do braço de acompanhamento para
obter e manter uma folga na correia.
5. Remova a correia.
6. Remova o botão de acompanhamento.
7. Remova o braço de contato e substitua com o braço desejado.
Certique-se de que a guia na extremidade do braço seja o canal da
Montagem do Braço de Acompanhamento. (Veja a g. 3)
8. Substitua o botão de acompanhamento e aperte-o no orifício
chanfrado no braço de contato para que o braço de contato esteja
tão reto quanto possível.
9. Instale a correia abrasiva e prenda a cobertura da correia.
10. Conecte a linha de ar e ajuste o acompanhamento da correia girando
o botão de acompanhamento como necessário enquanto a máquina
está funcionando.

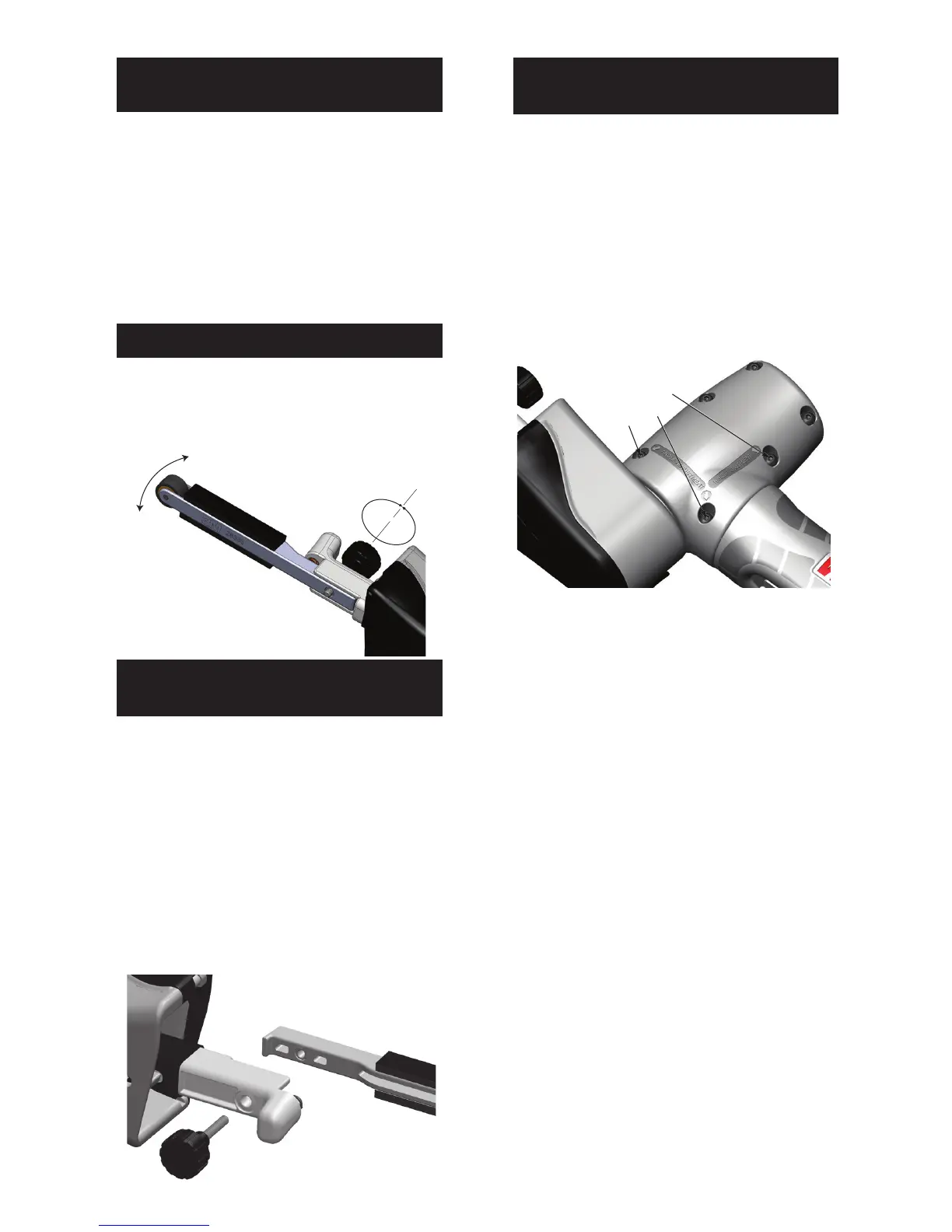

Fig. 2
Fig. 3
Fig. 4
