3M Filtrete Standard - Herramientas Necesarias; Antes de Comenzar

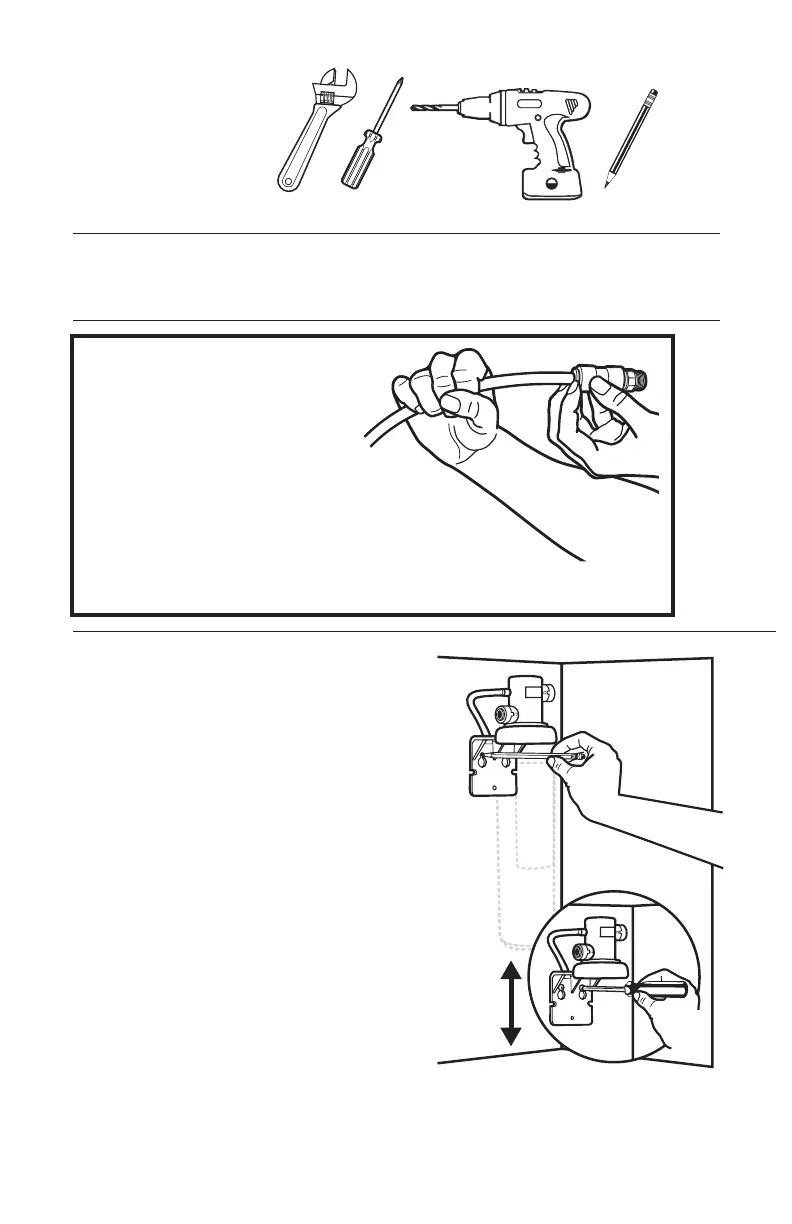

HERRAMIENTAS
NECESARIAS:
(No incluidas)
Llave inglesa
Destornillador Phillips Nº 2
Taladro
lápiz
ANTES DE COMENZAR:
Retire los artículos almacenados debajo del fregadero.
Tenga a mano un recipiente y una toalla en caso de existir goteos.
Este sistema utiliza
conexiones a presión:
Este sistema de fácil instalación utiliza
conexiones a presión, herméticas.
Para Anexar la Tubería:
(Fig. 1)
Empuje la tubería hasta su
límite. La tubería debe inser-
tarse pasando la junta tórica y
llegando el tope de detención.
Tire del tubo para comprobar
que está seguro.
Para Liberar la
Tubería:
(Fig. 2)
Empuje el portapiezas gris
para liberar la tubería.
Sosteniendo el portapiezas,
extraiga la tubería.
12
PARA INSTALAR EL
SOPORTE DEL MONTAJE DE
LA CABEZA DEL FILTRO:
Necesitará: Destornillador Phillips, taladro, lápiz,
soporte del montaje de la cabeza del fi ltro (B),
tornillos de montaje Nº 2 (H)
1. Elija un lugar para instalar el soporte del montaje
de la cabeza del fi ltro (B). Tenga presente: El
soporte debe estar ubicado de manera tal
que permita un fácil acceso para el cambio de
fi ltros. Deje un espacio libre de 2 ½" debajo del
cartucho del fi ltro instalado. (Consulte la Fig. 3)
2. Utilizando el soporte (B) como guía, marque en
la pared con un lápiz el lugar donde se realizarán
los dos orifi cios de los tornillos. (Fig. 4)
3. Ajuste el soporte a la pared utilizando un
destornillador Phillips y los dos tornillos de
montaje incluidos (H). (Si lo prefi ere, utilice un
taladro con una broca de tamaño 3/16" para
realizar los orifi cios guía para los tornillos.) (Fig. 5)
4. Compruebe que el soporte de montaje esté
instalado fi rmemente.
(Fig. 3)
(Fig. 4)
(Fig. 5)
2
1
/
2
"
