ANEXE EL ADAPTADOR
DE LA LÍNEA DE
SUMINISTRO DEL AGUA:
Necesitará: Llave inglesa (Nota: Puede necesitar
dos llaves inglesas para ajustar las conexiones
adecuadamente al conectar el adaptador a la línea
de suministro), adaptador macho de la línea de
suministro de agua (D)

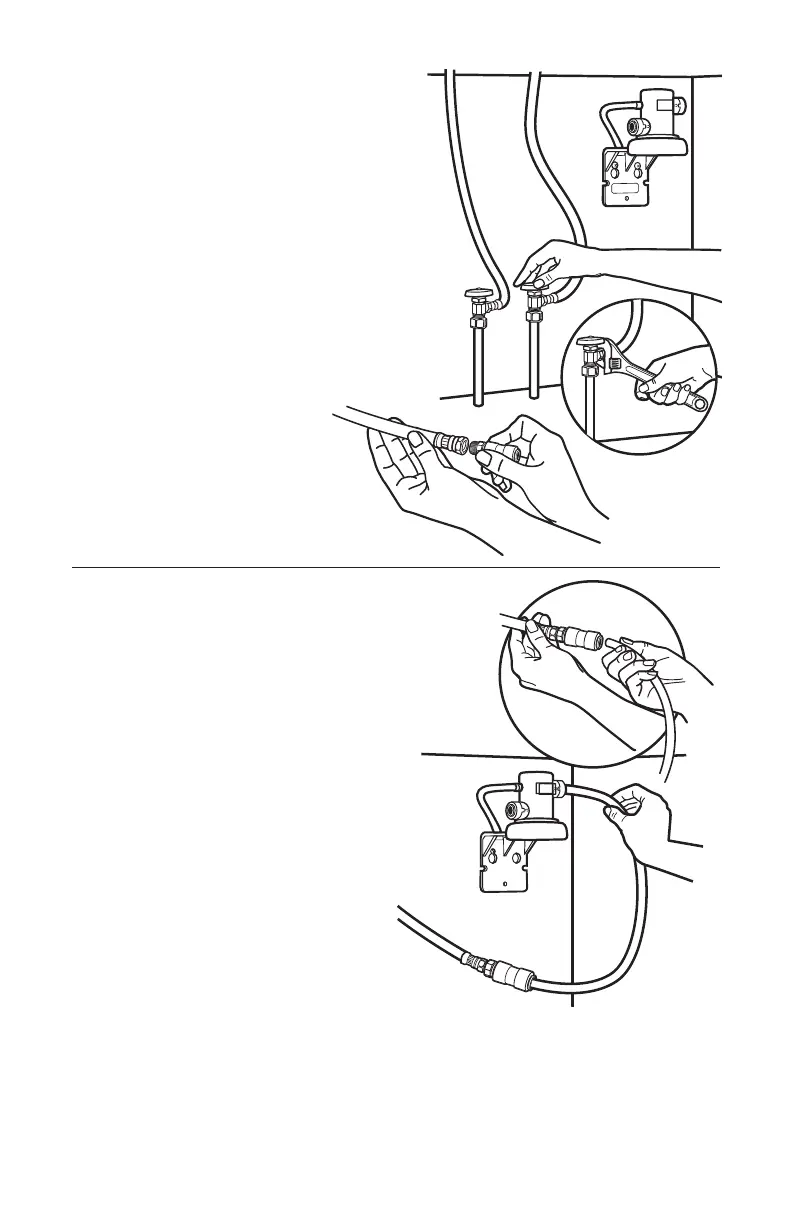

1. Cierre el suministro de agua fría con la válvula
de cierre ubicada debajo del fregadero. (Fig. 6)
2. Desconecte la manguera del grifo de agua fría
de la válvula de cierre de abajo utilizando una
llave inglesa. Deje la manguera anexada al grifo
de arriba. (Fig. 7)
3. Instale el adaptador macho de la línea de
suministro de agua (D) colocando
el lado para el grifo en el extremo
de la manguera del grifo. Nota: La
conexión tiene un lado para el grifo
y un lado a presión. (Fig. 8)
Nota: Si el adaptador de la línea de suministro
de agua (D) NO se conectara apropiadamente al
extremo de la manguera de su grifo, visite su ferretería
local para comprar el tamaño correcto.
(Fig. 6)
(Fig. 7)
(Fig. 8)
13
ANEXE LA MANGUERA DEL
SUMINISTRO DE ENTRADA
DEL AGUA:
Necesitará: 1 segmento de tubería azul de 3/8" (C).
1. Inserte un extremo de uno de los segmentos
de la tubería azul de 3/8" (C) al lateral de la
conexión a presión del adaptador macho de
la línea de suministro de agua (D) que recién
instaló. Empuje la tubería hasta el límite para
lograr una conexión hermética. (Fig. 9.1)
Advertencia: Si no se empuja el tubo
completamente, pueden existir fugas
de agua. (Consulte la explicación de las
“conexiones a presión” de la Pág. 11.)
2. Tome el otro extremo de la misma tubería
azul de 3/8" (C) e insértelo en el lateral
derecho (salida) del soporte de montaje
(B). Las fl echas del soporte quedarán
apuntando alejadas o hacia afuera del
soporte.
(Fig. 9.1)
(Fig. 9.2)
