ENSAMBLE EL KIT DE
COMPRESIÓN / ANEXE
LA MANGUERA DEL
SUMINISTRO DE SALIDA
DEL AGUA:
AVISO: NO lo instale en las líneas de
alimentación de agua caliente. La temperatura
máxima de operación del agua para este sistema
de fi ltro es 100 °F (37,8 °C).
Necesitará: Llave inglesa, tuerca hexagonal de
compresión (E), férula de 3/8" (G), Inserto de
tubo de 3/8" (F), 1 segmento de tubería azul de
3/8" (C).

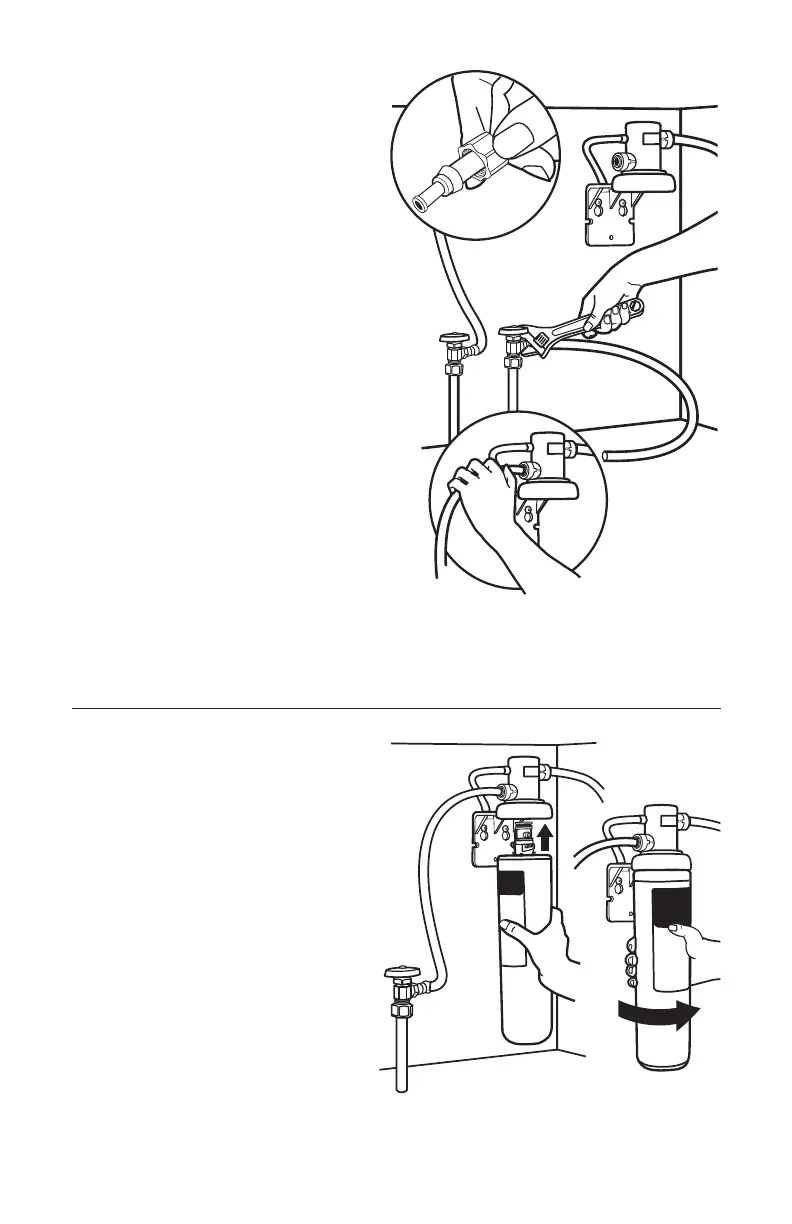

1. Ensamble el kit de compresión. (Fig. 10)
Coloque la tuerca hexagonal de compresión
(E) (con el lado roscado hacia abajo) y la
férula de 3/8" (G) (con el extremo cónico
hacia abajo) al segundo segmento de la
tubería azul (C). Introduzca el inserto de tubo
de 3/8" (F) al extremo de la tubería azul (C).
2. Ajuste con la llave inglesa para anexar
fi rmemente el kit de compresión a la válvula
de cierre de 3/8" del suministro de agua
fría. (Fig. 11) Tire de la tubería azul para
asegurarse de haber logrado una conexión
ajustada.
3. Empuje el otro extremo de la misma tubería
azul (C) adentro del lateral izquierdo (entrada)
del soporte (B). Las fl echas del soporte
quedarán apuntando hacia o adentro del
soporte. (Fig. 12)
(Fig. 10)
(Fig. 11)
(Fig. 12)
(F)
(G)
(E)
14
ANEXE EL FILTRO:
Necesitará: Cartucho del fi ltro (A)
1. Inserte el cartucho del fi ltro (A) adentro
del soporte (B).
2. Empuje el fi ltro hacia arriba, luego gírelo
un cuarto hacia la derecha hasta que
se detenga. (Fig. 13)
3. NO existen brechas entre el soporte
(B) y el cartucho del fi ltro (A) cuando
los mismos están anexados
correctamente.
(Fig. 13)
