16
T7-T7M-X1/W

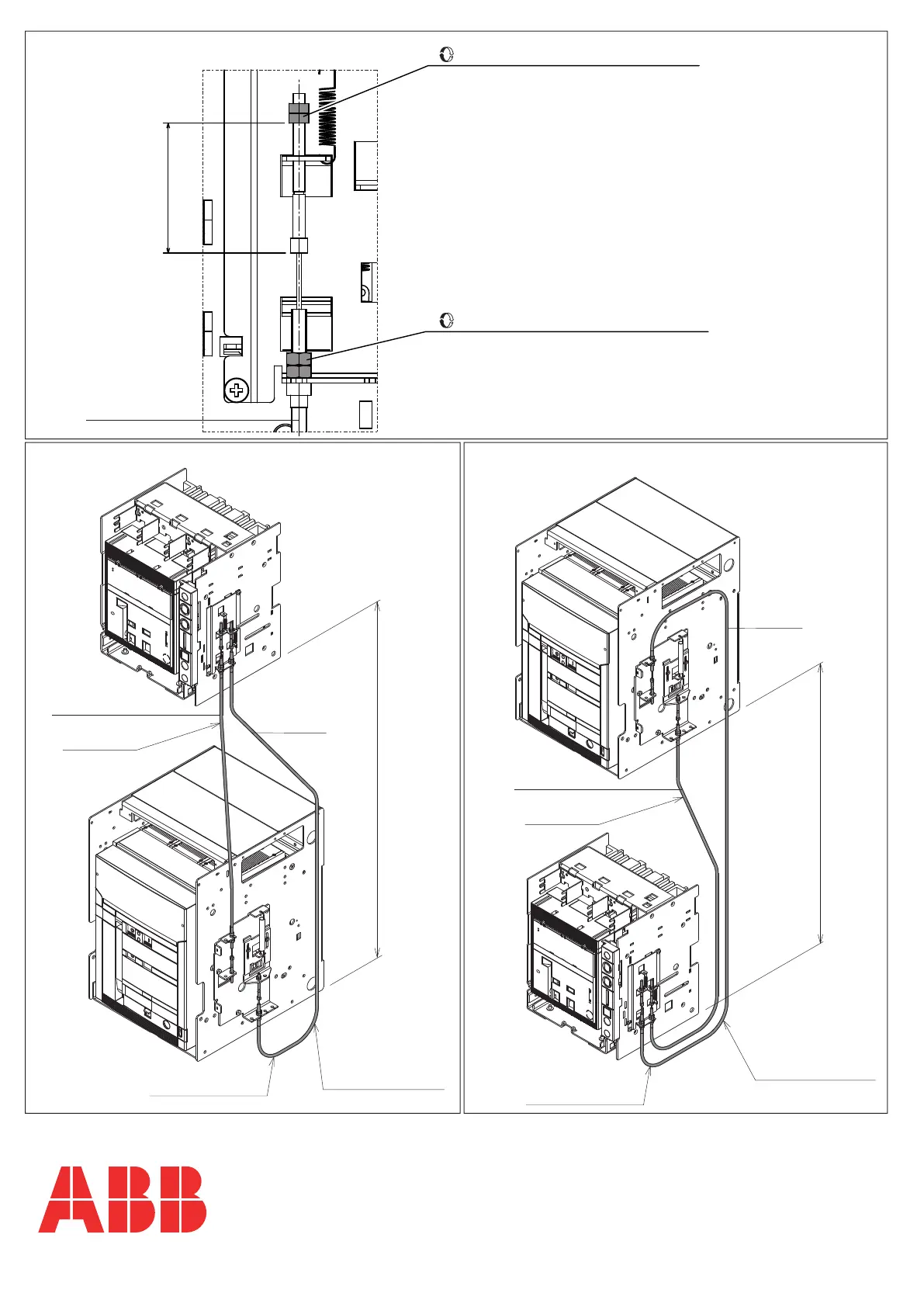

Serrare dado e controdado a 3,7 Nm.
Tighten the nut and lock nut to 3,7 Nm.
Mutter und Kontermutter mit 3,7 Nm festziehen.
Serrer écrou et contre-écrou à 3,7 Nm.
Apriete la tuerca y la contratuerca con un par de 3,7 Nm.
Quota importante
Important measurement
Wichtiges Maß
Cote importante
Cota importante
Serrare dado e controdado a 2 Nm.
Tighten the nut and lock nut to 2 Nm.
Mutter und Kontermutter mit 2 Nm festziehen.
Serrer écrou et contre-écrou à 2 Nm.
Apriete la tuerca y la contratuerca con un par de 2 Nm.
43 ± 0.5
2 Nm
3,7 Nm
Cavo Z2
Bowden wire Z2
Bowdenzug Z2
Câble Bowden Z2
Cable Bowden Z2
3,7 Nm
17
18
“B”
1000 max
“A”
R 70 min.
2150 mm
1600 mm
1000 max
R 70 min.
“A”
“B”
Z2
Z1
1600 mm
Z1
2150 mm
Z2

ABB Emax Specifications

General

Rated Current	630 A to 6300 A
Number of Poles	3 or 4
Frequency	50/60 Hz
Mounting	Fixed or withdrawable
Standards	IEC 60947-2
Trip Unit	Electronic
