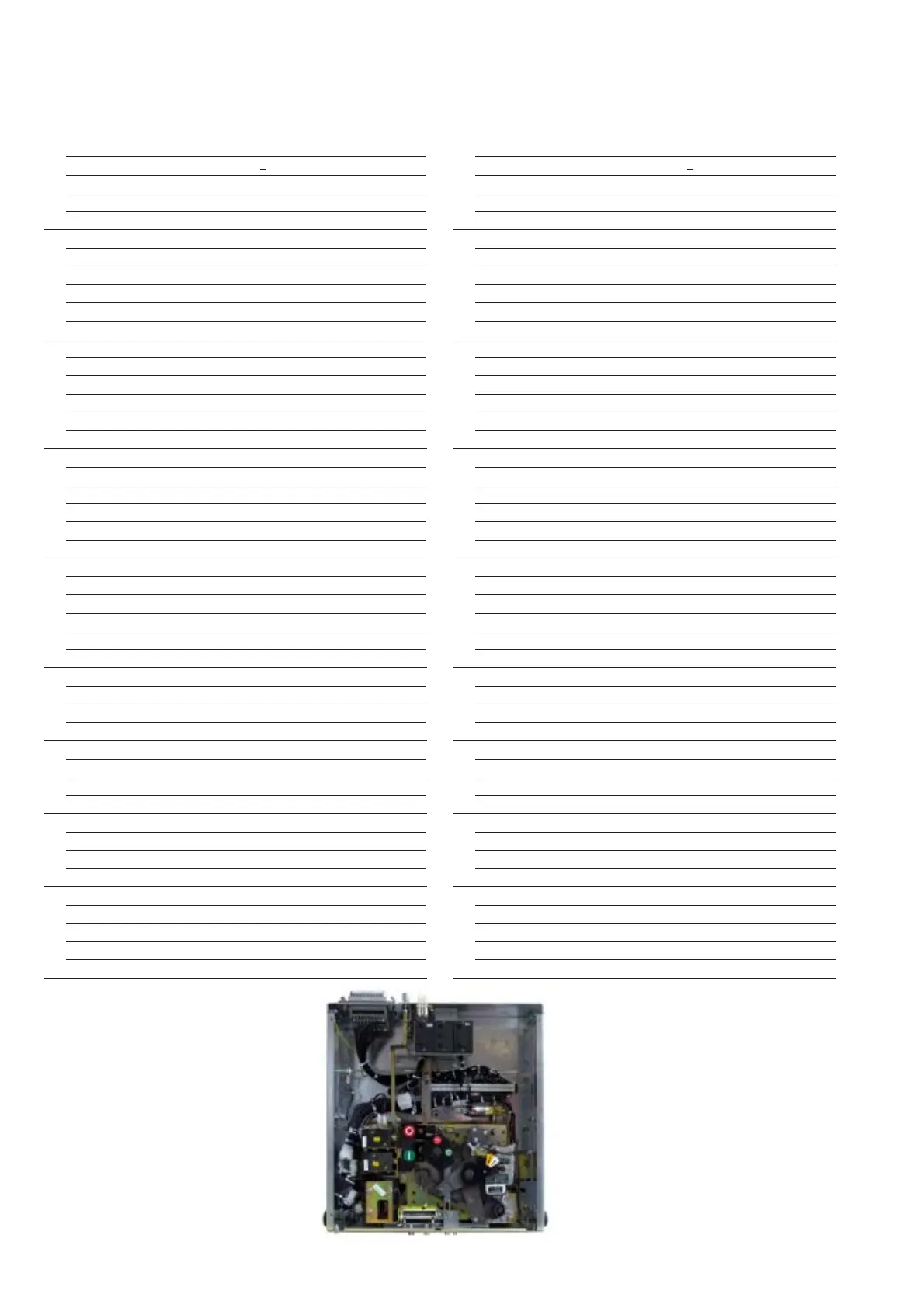

13. Accessori 13. Accessories
Sganciatore di apertura (-MO1; -MO2)
Ps = 125 W/VA (servizio istantaneo < 45 ms)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Sganciatore di chiusura (-MC)
Ps = 250 W/VA (150 ms)
Pc = 5 W/VA (funzione antipompaggio - servizio continuativo)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Sganciatore di minima tensione (-MU)
Ps = 250 W/VA (150 ms)
Pc = 5 W/VA (servizio continuativo)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Motoriduttore carica molle (-MS)
Ps = 1500 W/VA (100 ms)
Pc = 400 W/VA ( tempo di carica molle 6 s)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Magneti di blocco (-RL1)
Ps = 250 W/VA (150 ms)
Pc = 5 W/VA (servizio continuativo)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Dispositivo controllo gas con 3 LED
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Dispositivo di visualizzazione interruttore aperto/chiuso
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Dispositivo di visualizzazione molle cariche/scariche
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Contatti ausiliari dell’interruttore
Un = 500 V~ 220 V–
Icu = 15 A 1,5 A
cos
ϕϕ
ϕϕ
ϕ = 0,4 –
T = – 10 ms
Un Tensione nominale
Cos
ϕϕ
ϕϕ
ϕ Fattore di potenza
Icu Potere di interruzione
Ps Potenza assorbita allo spunto (tra parentesi è
indicata la durata dello spunto)
Pc Potenza assorbita in servizio continuativo
T Costante di tempo
13.1. Caratteristiche degli accessori elettrici
Un Rated voltage
Cos
ϕϕ
ϕϕ
ϕ Power factor
Icu Breaking capacity
Ps Inrush power consumption (the inrush time is
indicated in brackets)
Pc Continuous service power consumption
T Time constant
13.1. Characteristics of electrical accessories
Shunt opening release (-MO1; -MO2)
Ps = 125 W/VA (Instantaneous service < 45 ms)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Shunt closing release (-MC)
Ps = 250 W/VA (150 ms)
Pc = 5 W/VA (antipumping function - continuous service)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Undervoltage release (-MU)
Ps = 250 W/VA (150 ms)
Pc = 5 W/VA (continuous service)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Spring charging geared motor ( (-MS)
Ps = 1500 W/VA (100 ms)
Pc = 400 W/VA (spring charging time: 6 s)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Locking magnets (-RL1)
Ps = 250 W/VA (150 ms)
Pc = 5 W/VA (continuous service)
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Gas control device with 3 LEDs
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Device for showing circuit-breaker open/closed
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Device for showing springs charged/discharged
Un = 24, 30, 48, 60, 110, 125, 220, 250 V–
Un = 48, 110, 120 (127), 230 (220/240) V~ 50 Hz
Un = 110 (127), 230 (220/240) V~ 60 Hz
Circuit-breaker auxiliary contacts
Un = 500 V~ 220 V–
Icu = 15 A 1,5 A
cos
ϕϕ
ϕϕ
ϕ = 0,4 –
T = – 10 ms
