4. Movimentazione
Prima di eseguire qualsiasi operazione verificare sempre che
le molle del comando siano scariche e l’apparecchio sia in
posizione di aperto.

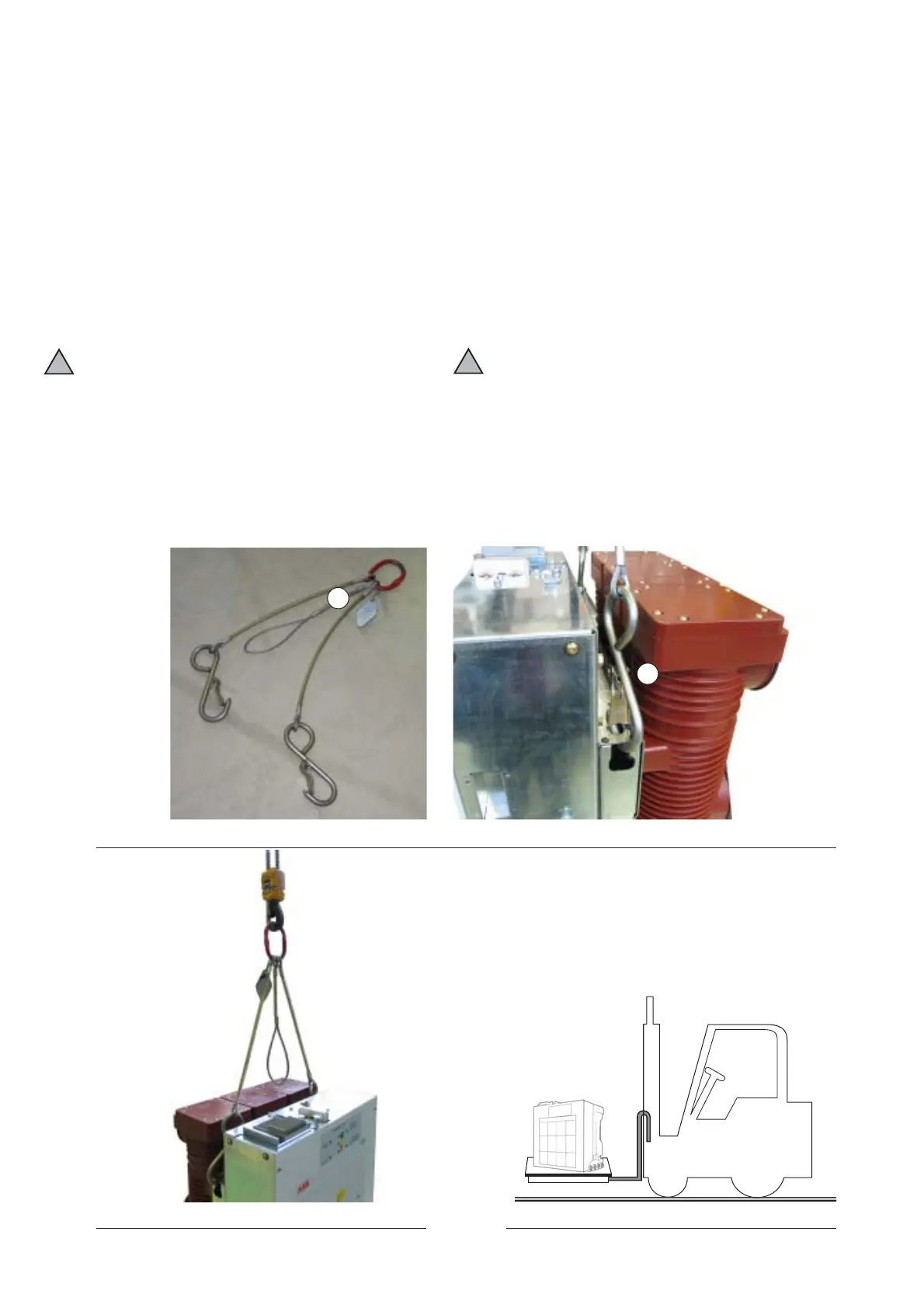

– Per il sollevamento e la movimentazione dell’interruttore
utilizzare l’attrezzo (1) (fig. 2a: ganci corti).
– Applicare i ganci (2) ai fori predisposti nel telaio dell’interrut-
tore e sollevare.
– Al termine dell’operazione (ed in ogni caso prima della messa
in servizio) sganciare l’attrezzo di sollevamento (1) (fig. 2b).
Durante la movimentazione porre la massima attenzione a non
sollecitare le parti isolanti e i terminali dell’interruttore.
Gli apparecchi non devono essere movimentati
inserendo dispositivi di sollevamento direttamente
sotto l’apparecchio stesso. Nel caso in cui fosse
necessario utilizzare questa tecnica, porre l’inter-
ruttore sopra un robusto piano di supporto (vedi
fig. 3).
4. Handling
Before carrying out any operation, always check that the
operating mechanism springs are discharged and that the
apparatus is in the open position.
– To lift and handle the circuit-breaker, use the tool (1) (fig. 2a:
shortest hooks).
– Put the hooks (2) in the holes prepared in the circuit-breaker
frame and lift.
– On completion of the operation (and in any case before
putting into service) unhook the lifting tool (1) (fig. 2b).
Always take great care during handling not to stress the
insulating parts and the circuit-breaker terminals.
The apparatus must not be handled by inserting
lifting devices directly under the apparatus itself.
Should it be necessary to use this method, place
the circuit-breaker on a sturdy supporting surface
(see fig. 3).
!
