12

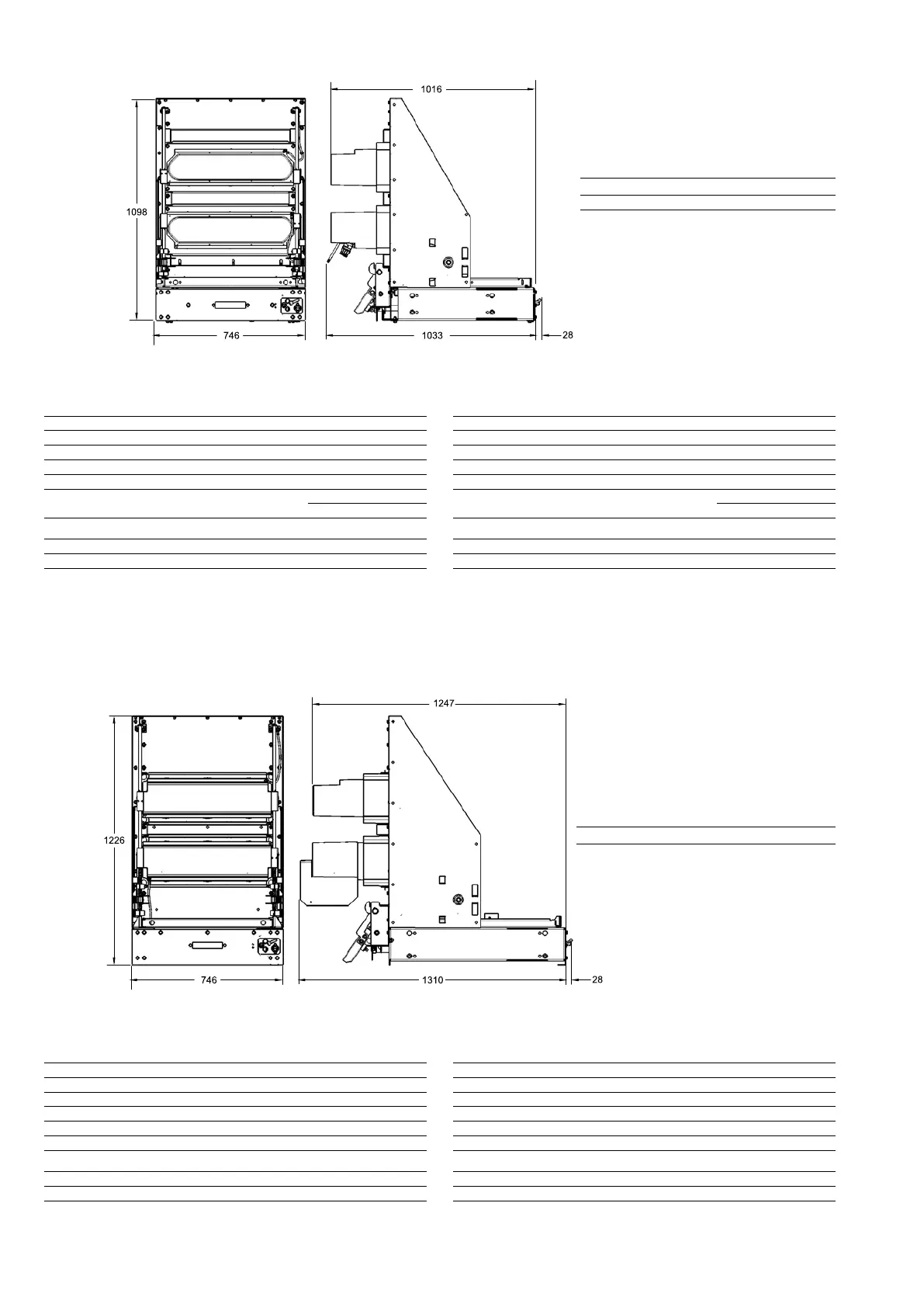

Disegni dimensionali a richiesta disponibili in formato elettronico.
Modulo PB 2/F Utilizzo tipico
Tensione nominale 12 - 17 kV
Tensione di prova a frequenza industriale 28 - 38 kV
Tensione di tenuta ad impulso 75 - 95 kV bil
Corrente ammissibile di breve durata 31,5 kA x 3s
Corrente di cresta 79 kA
Corrente nominale delle derivazioni 630 - 1250 A
(1)
1600 - 2000 A
(2)
Sezionatore di terra (se richiesto)
Corrente ammissibile di breve durata 31,5 kA x 3s
Corrente di cresta 79 kA
Dimensional drawings available on request in electronic format.
Module PB 2/F Typical use
Rated voltage 12 - 17 kV
Test voltage at industrial frequency 28 - 38 kV
Impulse withstand voltage 75 - 95 kV bil
Short-time withstand current 31.5 kA x 3s
Peak current 79 kA
Rated branch current 630 - 1250 A
(1)
1600 - 2000 A
(2)
Earthing switch (if requested)
Short-time withstand current 31.5 kA x 3s
Peak current 79 kA
(1) Diametro dei contatti 35 mm.
(2) Diametro dei contatti 79 mm.
(1) Contact diameter: 35 mm
(2) Contact diameter: 79 mm
Un (kV) Icw (kA) In (A) TN
12 31,5 630...2000 1VCD003383
17 31,5 630...2000 1VCD003383
Disegni dimensionali a richiesta disponibili in formato elettronico. Dimensional drawings available on request in electronic format.
Module PB4/F Typical use
Rated voltage 24 kV
Test voltage at industrial frequency 50 kV
Impulse withstand voltage 125 kV bil
Short-time withstand current 25 kA x 3s
Peak current 63 kA
Rated branch current 630-1250 A
(1)
Earthing switch (if requested)
Short-time withstand current 25 kA x 3s
Peak current 63 kA
Modulo PB4/F Utilizzo tipico
Tensione nominale 24 kV
Tensione di prova a frequenza industriale 50 kV
Tensione di tenuta ad impulso 125 kV bil
Corrente ammissibile di breve durata 25 kA x 3s
Corrente di cresta 63 kA
Corrente nominale delle derivazioni 630-1250 A
(1)
Sezionatore di terra (se richiesto)
Corrente ammissibile di breve durata 25 kA x 3s
Corrente di cresta 63 kA
Un (kV) Icw (kA) In (A) TN
24 25 630 - 1250 1VCD003384
(1) Diametro dei contatti 35 mm. (1) Contact diameter 35 mm.
