ABB PowerCube PB/F - Dimensions and Weights

11
Disegni dimensionali a richiesta disponibili in formato elettronico.
Un (kV) Icw (kA) In (A) TN
12 31,5 630 - 1250 1VCD003382
17 31,5 630 - 1250 1VCD003382
Modulo PB 1/F Utilizzo tipico
Diametro contatti (mm) 35 mm
Tensione nominale 12-17 kV
Tensione di prova a frequenza industriale 28-38 kV
Tensione di tenuta ad impulso 75-95 kV bil
Corrente ammissibile di breve durata 31,5 kA x 3s
Corrente di cresta 79 kA
Correnti nominali delle derivazioni 630-1250 A
Sezionatore di terra (se richiesto)
Corrente ammissibile di breve durata 31,5 kA x 3s
Corrente di cresta 79 kA

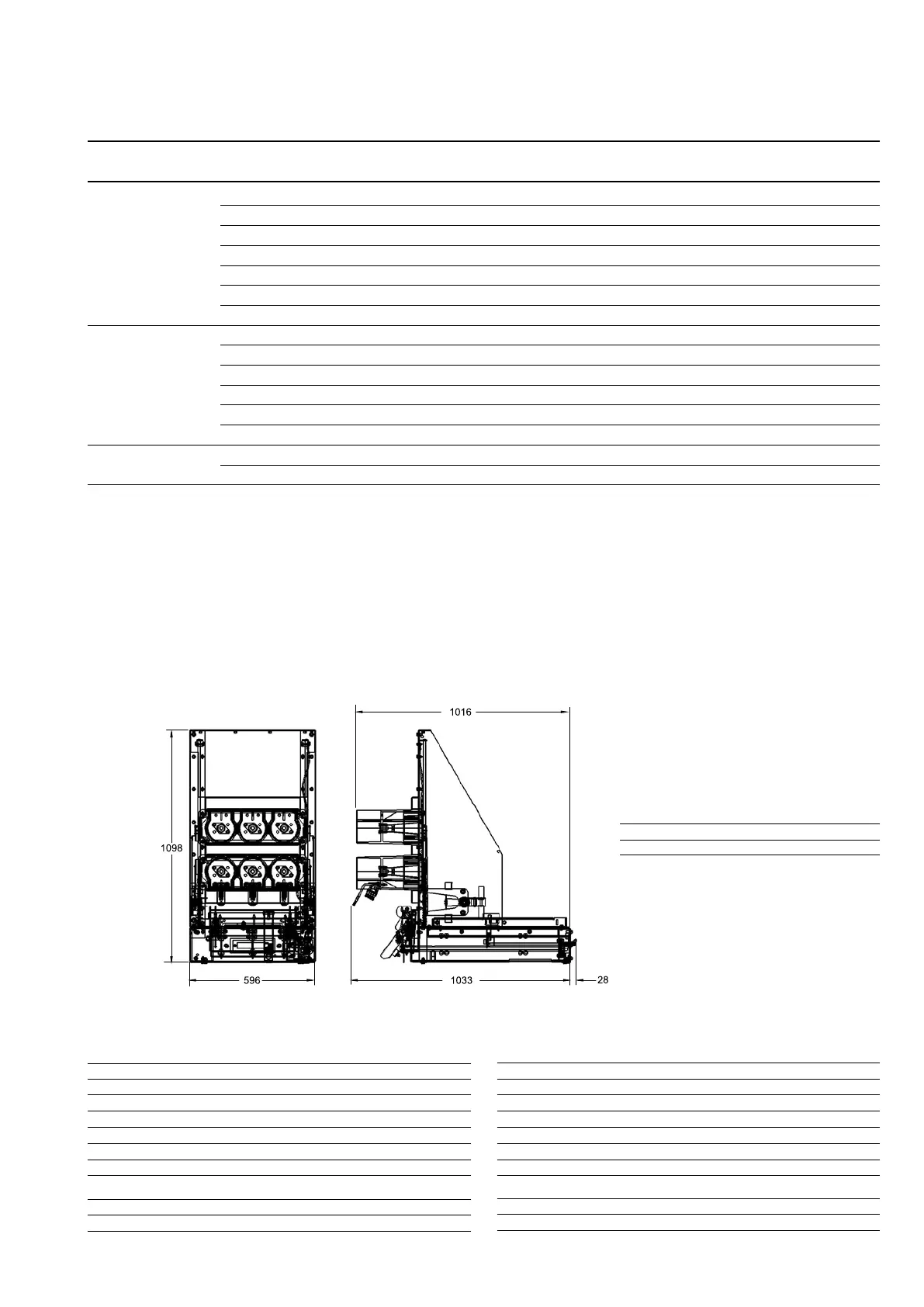

Dimensioni di ingombro Overall dimensions
Dimensional drawings available on request in electronic format.
Module PB 1/F Typical use
Contact diameter (mm) 35 mm
Rated voltage 12-17 kV
Test voltage at industrial frequency 28-38 kV
Impulse withstand voltage 75-95 kV bil
Short-time withstand current 31.5 kA x 3s
Peak current 79 kA
Rated branch current 630-1250 A
Earthing switch (if requested)
Short-time withstand current 31.5 kA x 3s
Peak current 79 kA
5.2. Dimensioni e pesi
Tipologie disponibili.
PowerCube PB1/F ... PB4/F: adatti per unità tipo arrivo,
partenza e congiuntore.
5.2. Dimensions and weights
Types available.
PowerCube PB1/F ... PB4/F: suitable for incoming, outgo-
ing and bus-tie units.
Un In Icw-Isc Larghezza Modulo
[kV] [kA] [A] Width Module
12 31,5 400 600 mm PB1/F
31,5 630 600 mm PB1/F
31,5 1250 600 mm PB1/F
31,5 630 750 mm PB2/F
31,5 1250 750 mm PB2/F
31,5 1600 750 mm PB2/F
31,5 2000 750 mm PB2/F
17 31,5 630 600 mm PB1/F
31,5 1250 600 mm PB1/F
31,5 630 750 mm PB2/F
31,5 1250 750 mm PB2/F
31,5 1600 750 mm PB2/F
31,5 2000 750 mm PB2/F
24 25 630 750 mm PB4/F
25 1250 750 mm PB4/F
