6. Istruzioni per la manovra degli
apparecchi e la sequenza manovre
delle unità
• Non asportare i pannelli di copertura dell’interrut-
tore, in caso di necessità durante le manovre di
apertura e chiusura dell’apparecchio mantenere
una adeguata distanza di sicurezza per evitare il
contatto con parti in movimento.
• Le manovre devono essere effettuate con la
normale forza di azionamento (non superiore a
260 Nm) utilizzando esclusivamente gli appositi
attrezzi (vedere par. 6.1.). Se risultassero impedite
verificare la corretta sequenza manovre.
6.1. Accessori e attrezzi per le manovre
Legenda
1 Leva di manovra dei sezionatori di terra
2 Leva carica molle dell’interruttore
3 Leva di inserzione/estrazione interruttore
4 Risalto della leva di manovra

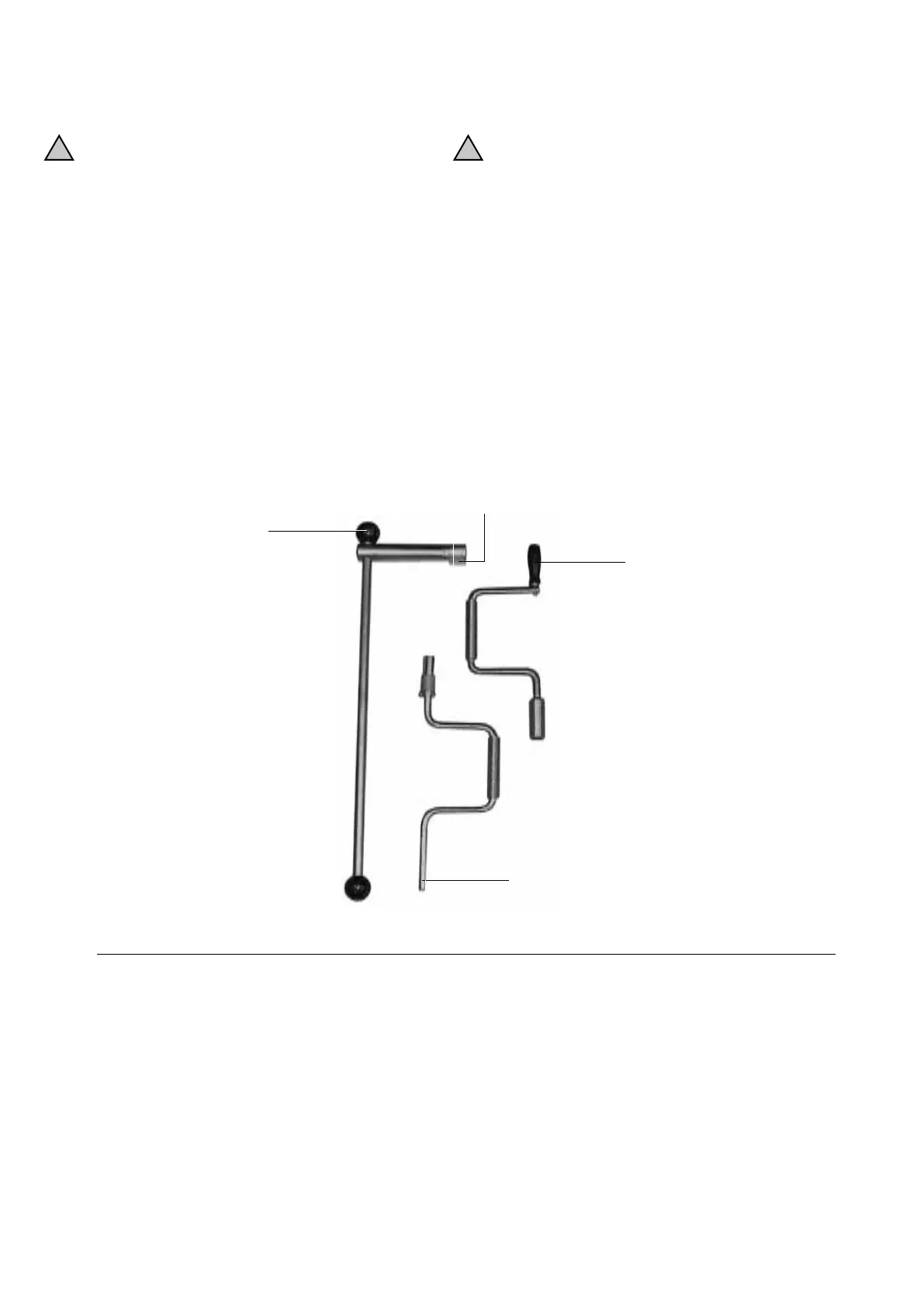

Fig. 12
6. Instructions for operating the
apparatus and operation sequence
of the units
• Do not remove the circuit-breaker covering panels;
if necessary, keep a safe distance during appara-
tus opening and closing operations to avoid any
contact with moving parts.
• The operations must be carried out with normal
activating force (not more than 260 Nm), only us-
ing the special tools (see para. 6.1). Should they be
prevented, make sure that the operating sequence
is correct.
6.1. Operating accessories and devices
Caption
1 Earthing switch operating lever
2 Circuit-breaker charging-spring lever
3 Circuit-breaker racking in/out lever
4 Operating lever raised part
! !
