ABB RD3M User Manual

Remote Reset
Bobina di
minima tensione
230V
TR...
4 3 2 1
T2-T1 S2-S1
L O A D
PE
Interruttore
magnetotermico
quadripolare
1 2 3 4 5 6
L1 L3L2 N
POWER SUPPLY
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
9 10 11 1287
1 2 3 4 5 6
9 10 11 1287
Remote Reset
TR...
PE
4 3 2 1
T2-T1 S2-S1
Bobina Lancio
230V
Interruttore
magnetotermico
quadripolare
L1 L3L2 N
L O A D
POWER SUPPLY
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
Situazione di guasto

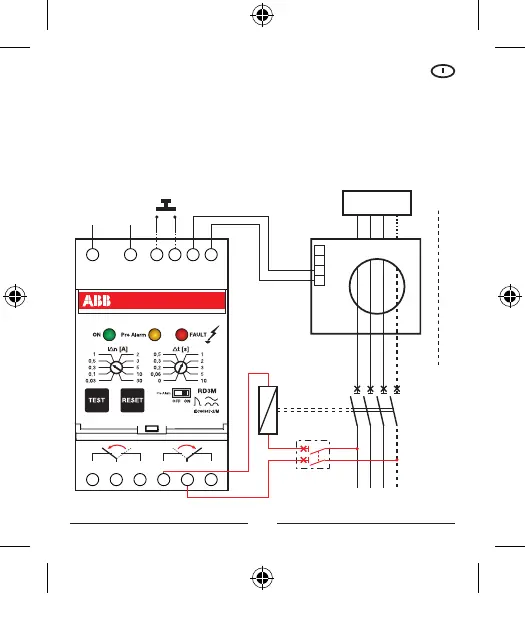

Collegamento con bobina di minima tensione:
11
ABB_76x88mm_RD3M_rev4.indd 11 19/09/11 11:02
