TR...
4 3 2 1
T2-T1 S2-S1
PE
1 2 3 4 5 6
FERNRÜCKSETZUNG
Vierpoliger
thermomagnetischer
Schutzschalter
Unterspannungsauslöser
230V
L1 L3L2 N
9 10 11 1287
L A S T
STROMVERSORGUNG
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
1 2 3 4 5 6
9 10 11 1287
FERNRÜCKSETZUNG
TR...
PE
4 3 2 1
T2-T1 S2-S1
Vierpoliger
thermomagnetischer
Schutzschalter
Unterspannungsauslöser
230V
L1 L3L2 N
L A S T
STROMVERSORGUNG
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
Fehlersituation
Liegt der vom Wandler ermittelte Fehlerstrom über dem Grenzwert
I∆n, so bringt das Relais RD3M den über einen Arbeitsstromauslöser
angeschlossenen Leistungsschalter zum Abschalten.

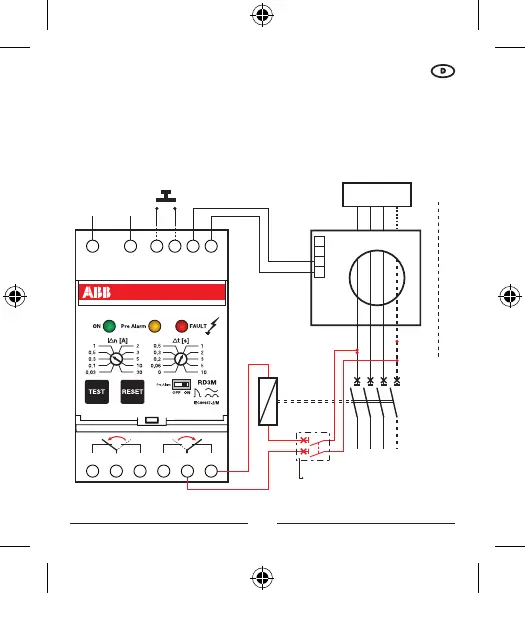

Anschluss an Arbeitsstromauslöser:
Der Differentialschutz ist
nicht vorhanden wenn
dieser schalter aus ist
34
