ABB RD3M - Page 47

1 2 3 4 5 6
9 10 11 1287
Remote Reset
TR...
PE
4 3 2 1
T2-T1 S2-S1
Interrupteur
magnétothermique
quadripolaire
Bobine à lancement
230V
L1 L3L2 N
L O A D
POWER SUPPLY
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
Remote Reset
TR...
4 3 2 1
T2-T1 S2-S1
L O A D
PE
Interrupteur
magnétothermique
quadripolaire
1 2 3 4 5 6
Bobine de
tension mini
230V
L1 L3L2 N
POWER SUPPLY
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
9 10 11 1287
Situation de panne

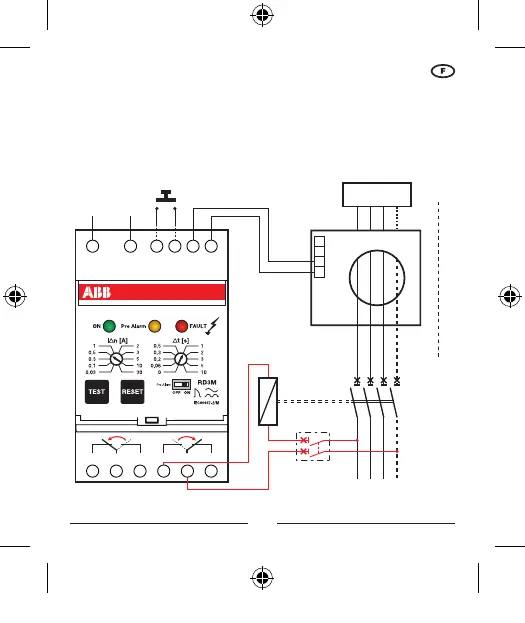

Branchement avec bobine de tension mini:
47
