1 2 3 4 5 6
9 10 11 1287
Remote Reset
TR...
PE
4 3 2 1
T2-T1 S2-S1
Interrupteur
magnétothermique
quadripolaire
Bobine à lancement
230V
L1 L3L2 N
L O A D
POWER SUPPLY
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
Remote Reset
TR...
4 3 2 1
T2-T1 S2-S1
L O A D
PE
Interruptor
magnetotérmico
tetrapolar
1 2 3 4 5 6
Bobina de
mínima tensión
230V
L1 L3L2 N
POWER SUPPLY
RD3M: 230-400 VAC
RD3M-48: 12-48 VAC/DC
9 10 11 1287

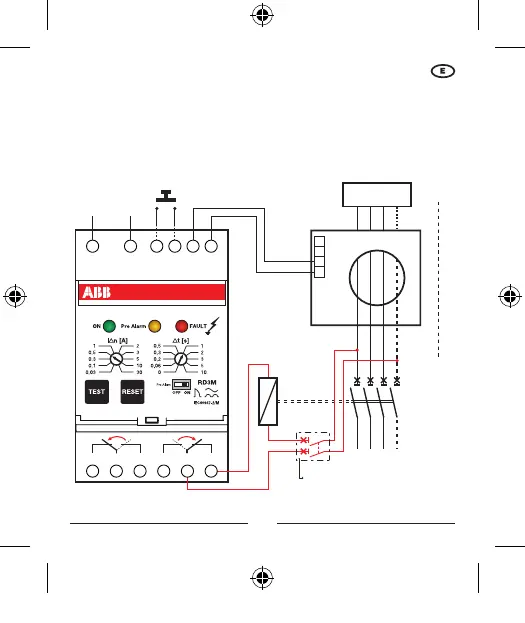

Situación de avería
Cuando el valor de la corriente diferencial detectada por el trasformador toroidal
es superior al umbral I∆n, el relé RD3 provoca la apertura del interruptor
automático al que está conectado a través de emissión de corriente.
Conexión con bobina de emisión de corriente:
La protección differencial
está disactivada quando
este interuptor está abierto
58
