Abilia IR-1S - Sette i og bytte batterier; Kanalinnstilling

15
Sette i og bytte batterier
Løsne de fire skruene i hjørnet på underdelen av IR-1S Armbåndsenderen med en stjernetrekker.
Ta bort underdelen og sett inn 3 stk. 1,5V sølvoksyd batterier type SR44, eller 401930 Batteripakke
Micro/Armbåndssender, tilgjengelig for kjøp fra Abilia eller Abilia forhandler. Batteriene plasseres
rett polvendt som vist på markering i bunnen på batterilokket. Det er viktig å bruke anbefalte
batterier for å få maksimal rekkevidde.
Vær nøye med at o-ringen som tetter senderen settes på riktig.
Batterivarsling skjer på senderen når ca. 75% av batterienes effekt er brukt. Batterivarslingen skjer
ved at indikeringslampen blinker med ett sekunds intervall. Senderen inneholder tilstrekkelig effekt til
å sende enda en stund før nye batterier blir satt i.
Kanalinnstilling
Innstilling av GewaLink-kanal skjer ved at loddebaner mellom loddepunktene skrapes bort
respektive sammenkoples på kretskortet. Disse stedene er merket med A, B og C i figur 3. Tabellen
viser hvilke kanaler som skal benyttes og hvilke loddebaner som skal skrapes bort respektive
sammenkoples.
GewaLink-
kanal
Loddebane
A
Loddebane
B
Loddebane
C
16
17
18
19
20
* 4096 Kod
(tilfeldig)
35
* Från serienr: 421012 har kanal 21 ersatts med en slumpvis 4096 kod.

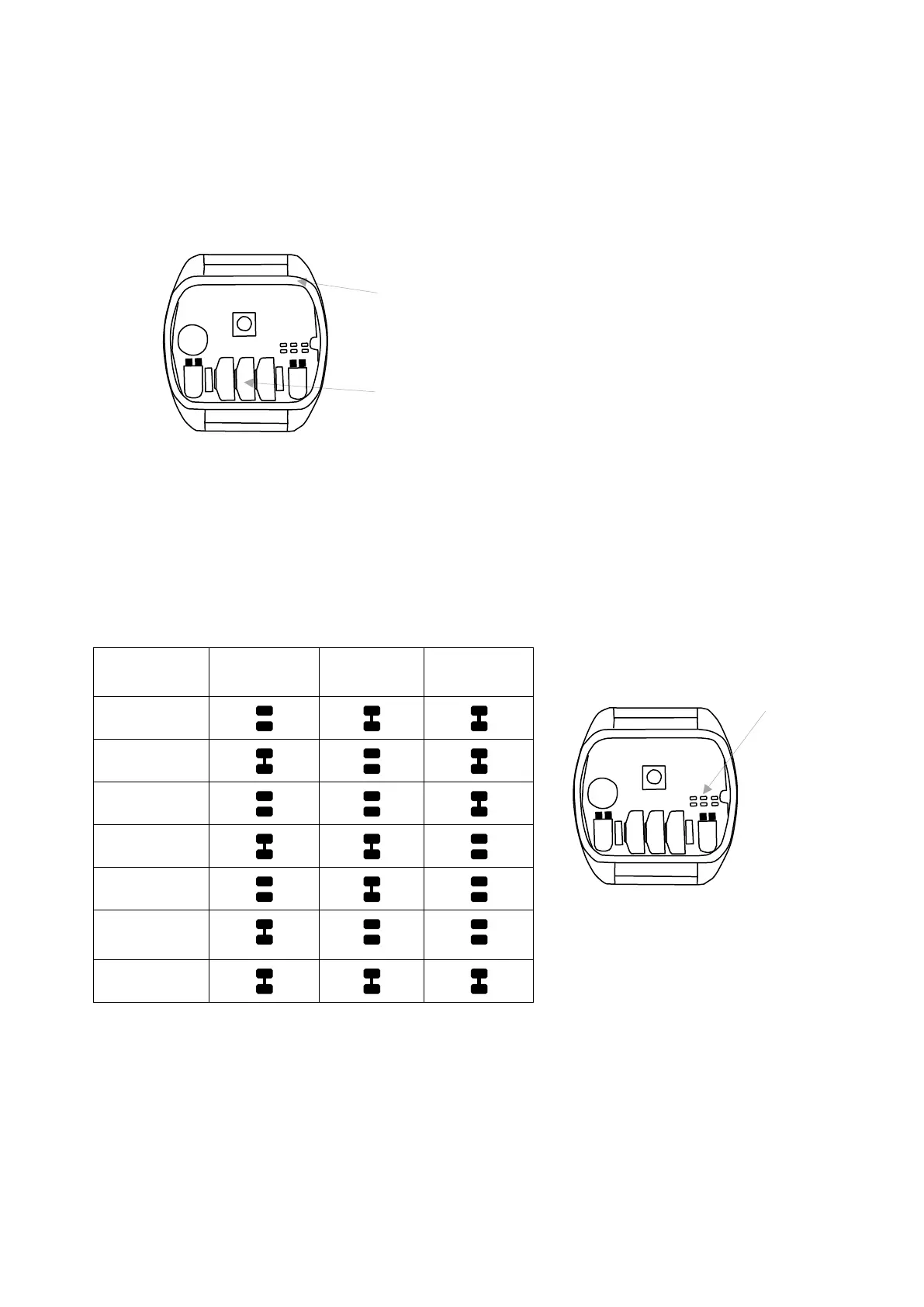

Fig 2
Batterier: 3 x SR44
eller 401930 Batteripakke Micro/Armbåndssender
O-ring (tetningsring)
Fig 3
Loddebane A B C
