Einsetzen der Batterien
Lösen Sie die Schrauben auf der Unterseite am IR-1S Micro mit einem Kreuzschraubendreher.
Entfernen Sie das Oberteil und setzen Sie die 3 st 1,5V Silberoxid Batterien Type SR44, oder
401930 Battery pack for Micro and Wrist transmitters, sind ab Abilia oder Abilias Händler. Beachten
Sie die Polarität entsprechend der Beschriftung im Batteriefach. Es ist wichtig, dass spezifizierten
Batterien benutzt werden, um maximale Reichweite zu erzielen.
Bitte beachten Sie, dass die Gummidichtung, die den Sender abdichtet, richtig sitzt.
Eine Batteriewarnung setzt ein, wenn ca. 75% der Batteriekapazität verbraucht ist. Dies wird
angezeigt, indem die Indikatorlampe mit einer Sekunde Intervall blinkt. Der Sender besitzt aber noch
ausreichend Kapazität um eine Zeit senden zu können.
Kanaleinstellung
Dei Einstellung der Kanäle geschieht, indem Sie die Linie zwischen den beiden Lötinseln
durchtrennen oder verbinden. Diese Plätze sind mit A, B und C in der Figur 3 gekennzeichnet. Die
Tabelle zeigt, welche Kanäle benutzt werden können und welche Lötinseln getrennt,
beziehungsweise verbunden werden müssen.
GewaLink-
kanal
Linie A Linie B Linie C
16
17
18
19
20
* 4096 Code
(Zufallscode)
35
* Seit Serienr: 421012 wurde der Kanal 21 durch einen Zufallscode, 4096 Code ersetzt.

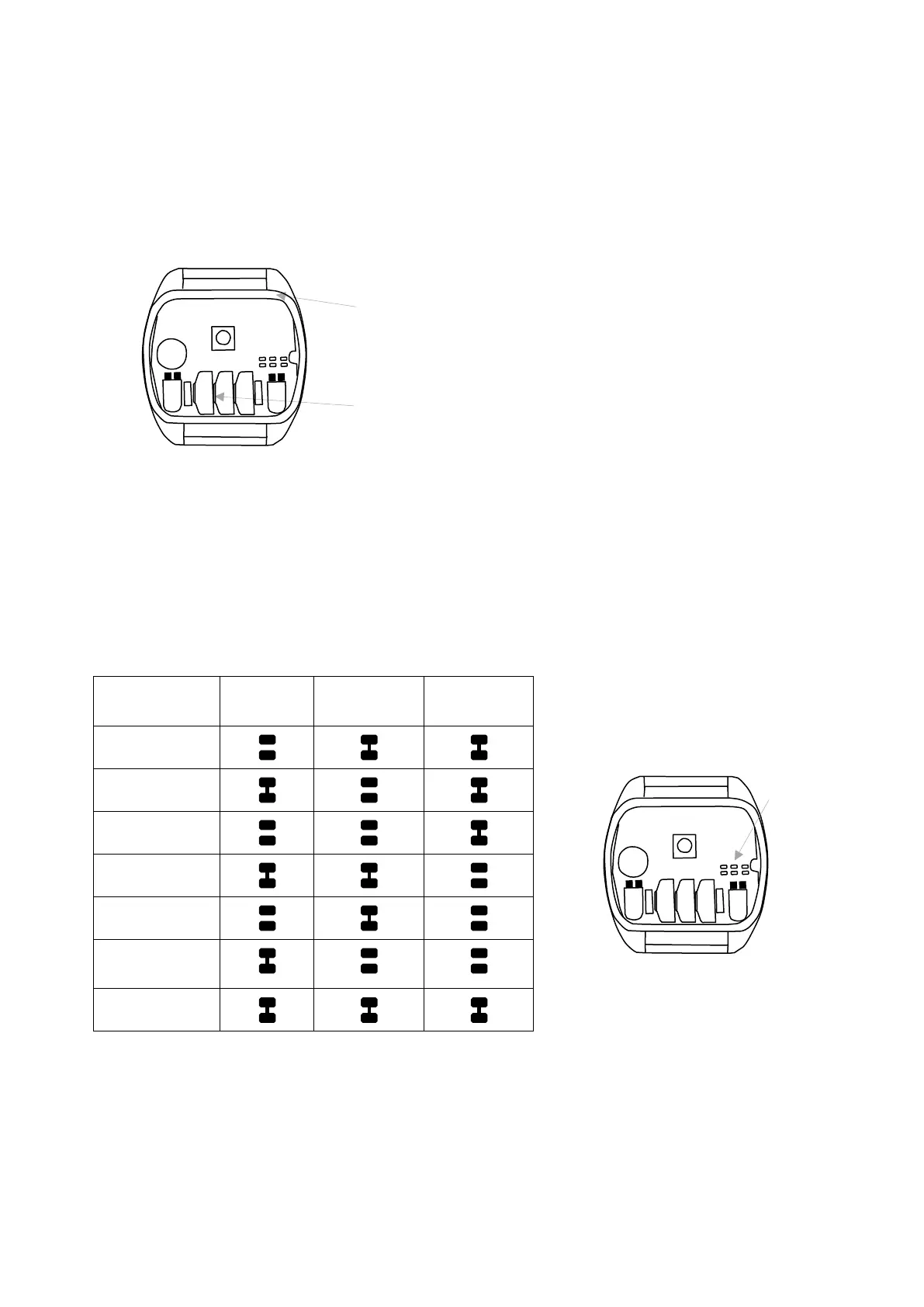

Fig 3
Batterien: 3 x SR44
oder 401930 Battery pack for Micro and Wrist transmitters
Gummidichtung
Fig 2
Lötverbindungen
A B C
